Як зробити снігоприбирач своїми руками з бензопили, на мотоблок, з електродвигуном і інші

Незважаючи на розмови про глобальне потепління, снігу менше не стає, тому ідея зробити снігоприбирач своїми руками як і раніше актуальна. До того ж, ціни на снігоприбиральні машини з поточним курсом валюти стали набагато вище, а розчищати сніг лопатою - заняття досить обтяжлива.

З огляду на, що принцип роботи снігоочисника досить простий (обертання від валу двигуна передається на шнек, а він лопатями подрібнює сніг і відкидає в бік), багато умільці приходять до думки зробити снігоприбиральну машину своїми руками. Тим більше, що по грошах це може вийти дешевше, ніж покупка заводської моделі.

Ми теж вирішили, чому б і ні? Особливо, якщо вас є необхідний інструмент і хороші слюсарні навички. У даній статті ми розглянемо ідеї по самостійному виготовленню снігоприбиральної техніки.

З чого почати?

Приступаючи до роботи над саморобним снегоуборщиком, в першу чергу, потрібно визначитися з силовим агрегатом для нього. Ми вибрали три найбільш підходящі варіанти: бензиновий двигун від бензопили, готовий варіант - мотоблок, і електричний двигун.

Також слід врахувати, що існує кілька типів снігоочисників: шнековий, роторний або двоступеневий.

Важливий момент. кількість обертів двигуна не повинно перевищувати 1500 об / хв. Для двоступеневого снігоочисника потрібно редуктор.

Нижче в статті описані кілька варіантів конструкцій саморобних снігоприбиральних машин, які повинні допомогти вам у створенні свого чуда техніки.

Снігоприбиральник з бензопили

Збираючи саморобний снегоуборщик самостійно, практично всі деталі і запчастини ви можете зняти зі старою техніки або придбати в автомагазині. А в якості приводу взяти движок від бензопили. Головне - не робіть шнек дуже великим, оскільки потужність бензопили не надто велика.

Щоб зробити снігоприбирач з бензопили своїми руками, вам буде потрібно певний набір матеріалів і запчастин, а також інструменти.

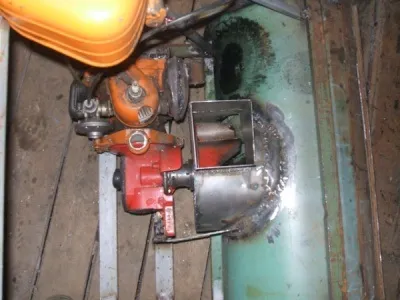

Фото 1 - Саморобний снегоуборщик з бензопили Дружба

Матеріали і запчастини:

• бензиновий двигун від бензопили;
• бензобак;
• ланцюг і зірочки для ланцюгової передачі (наприклад, від старого мотоцикла);
• сталеві / алюмінієві листи;
• фанера;
• металевий куточок для рами;
• труби для рукоятки.

Необхідний інструмент:

Етапи робіт:

• Виготовити шнек і ківш (докладніше див. Нижче).
• Зварити раму з сталевого куточка або сталевих труб.
• Змонтувати на рамі полози з пластику або дерев'яного бруса. Для простоти збірки в пропонованої моделі немає коліс.
• Закріпити на рамі платформу і встановити на неї двигун (при необхідності конструкцію можна зробити знімною - якщо в літню пору двигун буде використовуватися на іншій техніці).
• Змонтувати шнек разом з ковшем на рамі. З іншого боку встановити рукоятки для управління.
• Встановити патрубок для викиду снігу.
• З'єднати вал двигуна з валом шнека за допомогою ланцюгової або пасової передачі. Готово - залишилося тільки пофарбувати!

Робимо шнек для снігоприбирача

Виготовити шнек для снігоприбирача своїми руками досить важко, так як деталь має складну конструкцію. Тому розглянемо процес окремо.

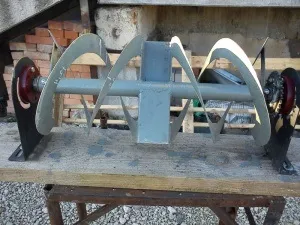

Фото 2 - Саморобний шнек для снігоприбирача

Технологія виготовлення шнека:

• Візьміть полотно листової сталі (2 мм), викрийте з нього 4 диска.
• Розріжте заготовки навпіл і зігніть в спіраль.
• Першу частину (4 напівдиска) приварите до однієї сторони труби, валу конструкції (підтримуючи спіральну форму).
• Повторіть процес на протилежному боці.
• По обидва боки труби монтуємо цапфи (на підшипниках). Можна використовувати підшипники №203.
• Зваріть корпус з приготованих заготовок, або з'єднайте заклепками.
• Збираємо раму для конструкції (зварює три сторони рами).
• У верхній частині монтуємо трубу для викиду снігу (можна використовувати трубу ПВХ або зробити свій варіант з оцинковки). Фіксуємо її до корпусу шурупами.

Як зробити снігоприбирач на мотоблок

Якщо у вас є мотоблок або садовий трактор. половина справи зроблена: можна виготовити снегоуборщик у вигляді навісного обладнання.

Щоб зробити снігоприбирач на мотоблок своїми руками, слід виконати кілька етапів робіт. Вам слід:

Фото 3 - Саморобний снегоуборщик на мотоблок

• З сталевого або алюмінієвого листа зробити шнек з лопатями (можна використовувати готовий від непрацюючої сільгосптехніки).
• З листового матеріалу зварити короб (ківш) для шнека. Нижні краї потрібно загнути на зразок полозів, щоб ківш краще ковзав по снігу.
• На вал діаметром від 50 мм наварити захоплення з 2-х пластин.
• До захоплення приварити шнек.
• З боків короба закріпити в стаканах підшипники для обертання валу.
• Позаду захоплення прорізати отвір і прикріпити до нього вертикальний патрубок для відкидання снігу (можна взяти готову трубу або зігнути жолоб з листової жерсті).
• Встановити зірочку і з'єднати навісний снегоуборщик з мотоблоком за допомогою ланцюгової передачі.

Саморобний роторний снігоприбирач «Завірюха»

Найпростіше зробити роторний снігоприбирач своїми руками, керуючись поетапним, детальним планом, описаним в журналі «Моделіст-конструктор».

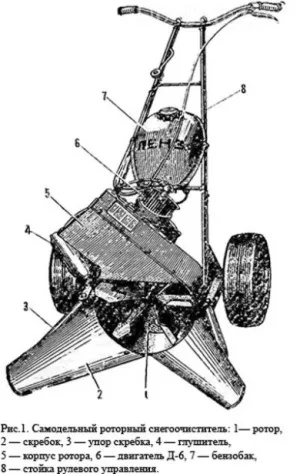

Мал. 1. Саморобний роторний снігоприбирач "Завірюха"

Назва цього снігоприбирача пов'язано з його конструктивною схожістю з професійною моделлю «Завірюха».

Матеріали і запчастини:

• Бензо- або електродвигун;
• бензобак;
• Трос з дросельною заслінкою;
• Двохміліметрова листова сталь для ротора і лопаток;
• Більш тонкі аркуші (сталь, алюміній) для корпусу.

Етапи роботи:

• Виготовте ротор на токарному верстаті (модель схожа на сталевий диск діаметром 29 мм і товщиною 2 мм).
• З'єднуємо диск з маточиною за допомогою двох болтів. До готової конструкції кріпимо 5 лопатей. (Для збільшення міцності зміцните їх зі зворотного боку додатковими ребрами жорсткості).

• Для поліпшеного охолодження двигуна розмістіть головку циліндра під кутом в 90 градусів. Захистіть вентилятор паяним кожухом.
• Помістіть вал на чотирьох шарикопідшипниках на корпус ротора. Використовуйте: сталеве притискне кільце і болти.
• Корпус ротора притисніть до рами за допомогою скоби (скоба повинна частково захоплювати притискне кільце).

Вага конструкції, що вийшла не перевищує 12 кг. Дальність відкидання снігу - близько 8 метрів.

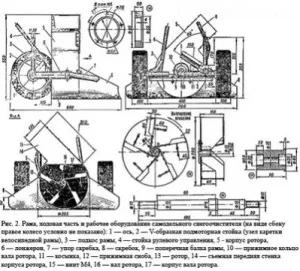

Мал. 2. Рама і ходова частина саморобного снігоприбирача "Завірюха"

Мал. 3. Установка вентилятора роторного снігоприбирача "Завірюха"

Саморобний електричний снігоприбирач - особливості конструювання

Якщо ви вирішили зробити електричний снігоприбирач своїми руками, то слід врахувати ряд важливих деталей, щоб все вийшло.

Фото 4 - саморобний електричний снігоприбирач

Фото 5 - снігоприбирач з електродвигуном, зроблений своїми руками

Таким чином, при наявності часу, необхідних навичок та інструменту, ви можете зробити снігоприбиральну машину того чи іншого типу своїми руками. Тим більше, що в мережі повно прикладів конструкцій і схем.
