На сьогодні існує безліч схем реалізації підсилювача звуку. Деякі радіоаматори роблять їх на транзисторах, принципові схеми яких були розроблені ще в 80-х роках.

Інші роблять з використанням мікросхем, що простіше, але в деяких випадках може спостерігатися більш низьку якість звуку в порівнянні з транзисторними підсилювачами.
Ми ж будемо робити підсилювач з використанням мікросхеми.

Робимо підсилювач для колонок своїми руками

Що нам знадобиться

1. Мікросхема TDA7294

2. Резистори по 0.25Вт:

b. R2, R3, R4 - 22 кОм

3. Конденсатор плівковий, поліпропіленовий:

4. Конденсатори електролітичні:

a. C2, C3, C4 - 22 мкФ 50В

b. C5 - 47 мкФ 50В

5. Резистор змінний здвоєний - 50 кОм

6. Друкована плата з одностороннього фольгованого склотекстоліти.

Ми використовуємо мікросхему TDA7294, розроблену в SGS-THOMSON. Вона підсилює низькі частоти і побудована на польових транзисторах, з реалізованої захистом від короткого замикання і перегріву.

Інструкція

1. Беремо друковану плату

2. Встановлюємо на неї мікросхему з віддаленими ніжками 5, 11 і 12.

3. Радіатор для неї використовуємо з площею не менше 600 см2.

4. Корпус з'єднуємо з загальним проводом.

5. Для блоку живлення використовуємо понижуючий трансформатор з двома обмотками, напругою в 25В і силою струму 5А (малюнок нижче).

6. Паралельно кожному діоду припаюємо конденсатор ємністю 0.01 мкФ.

7. Конденсатори фільтра:

a. C1, C3 ємністю 22 мкФ і напругою 50В

b. C2, C4 ємність 0.1 мкФ

8. Напруга живлення:

a. 35В тільки при навантаженні 8 Ом.

b. При навантаженні 4 Ома напруга живлення зменшуємо до 27В

c. напруга на вторинних обмотках трансформатора 20В

Схематичний малюнок підсилювача:

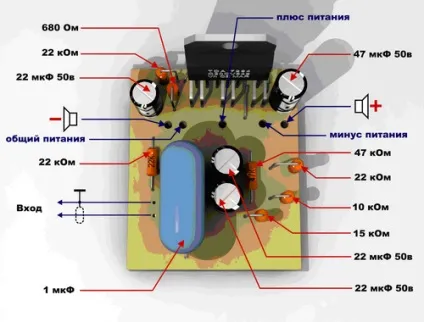

Загальний вигляд майбутнього підсилювача

На звороті плата

важливо пам'ятати

1. Напруга на обмотках обов'язково має бути однаковим.

2. Не допускайте «перекосу» напруги: при подачі живлення на підсилювач, воно повинно подаватися одночасно. Інакше мікросхема може вибухнути!

1. Діоди в випрямлячі ставте надшвидкі, хоча підійдуть і звичайні.
2. Монтаж краще виробляти проводами з перетином більш 0.74 мм 2.
3. При роботі користуйтеся паяльником з заземленням.
4. Радіатор краще екранувати від корпусу підсилювача, щоб уникнути пробою статичної напруги.
