Як зробити піч тривалого горіння своїми руками

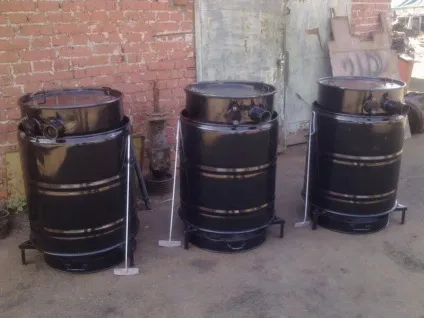

Піч Слобожанка є піччю тривалого горіння. Вона ідеально підійде для опалення теплиць, гаражів, майстерень, підсобних приміщень і дачних будинків. Її конструкція проста, і таку грубку легко зібрати своїми руками. Дотримуючись наших інструкцій, будь-який домашній майстер впорається з цим завданням.

Трохи теорії для початку

Щоб досягти успіху в практиці, слід розуміти теорію, тобто знати принцип роботи пристрою. Це допоможе зрозуміти послідовність виготовлення печі типу Слобожанка, що значно спростить весь процес її виготовлення.

Такий тип джерел теплової енергії відноситься до типу печей тривалого горіння. Вигляд камери згоряння дозволяє за одну закладку палива отримати велику кількість тепла, що виділяється.

Паливом для такого типу обігрівачів служать тирса. Можна використовувати непідготовлені відходи деревообробки або ж спресовані брикети типу пелетів. Вони повинні бути досить просушеними, щоб піч нормально функціонувала. Відзначимо, що є моделі, в яких використовуються інші види палива, наприклад, відпрацьоване масло машин. Кожна модель має свої креслення, але принцип роботи скрізь однаковий.

Як працює Слобожанка? У неї закладається паливо і підпалюється. Вогнем охоплено верхній шар тирси, і згоряння йде зверху вниз, а не навпаки, як в традиційних печах. А ось повітря для забезпечення процесу перетворення палива в теплову енергію подається знизу. Залежно від конструкції печі він йде або по трубі, розташованій в центрі корпусу, або ж по бічних стінок. За рахунок цього вони добре прогріваються і якісно віддають тепло.

У процесі згоряння полум'я поширюється від центру до стінок, а піднімається повітря забезпечує краще «засвоювання» вогнем палива. За рахунок цього досягається дуже високий коефіцієнт корисної дії (близько 90%), що робить піч типу Слобожанка дуже вигідною в домашньому господарстві.

Інструменти і матеріали

Для складання вогнища такого типу своїми руками знадобляться наступні інструменти:

зварювальний апарат (газовий або електричний);
болгарка і комплект дисків по металу (відрізні, зачисні);
дриль з набором свердел по металу;
молоток;
зубило;
рулетка;
крейда або маркер.

Щоб виготовити піч тривалого горіння, будуть потрібні наступні матеріали:

газовий балон або металева бочка (для корпусу);
труба з товстими стінками (для системи подачі повітря);
лист сталевий (не тонше 5 мм).

Тепер розглянемо процес виготовлення і збірки печей типу Слобожанка. Для прикладу візьмемо модель з системою подачі повітря через центральну частину.

Робимо піч крок за кроком

Перший крок - складання корпусу. Для цього можна взяти вже готовий фрагмент бочки або газового балона. У нього зрізається верхня частина, залишається циліндр з дном. Якщо корпус робиться з листа стали, то до скручені і звареного циліндру знизу приварюється днище. Розміри беруть довільні, в залежності від того, який обсяг приміщення потрібно обігріти.

Зверху в бічній частині вирізують отвір (не менш 10 сантиметрів) для димової труби. Вона наглухо приварюється до отвору. У центрі днища теж прорізають діру з діаметром, що відповідає розміру труби воздуховода.

Другий крок - виготовлення системи подачі і подальшого поширення повітря. Для цього беремо трубу з товстими стінками і обрізаємо так, щоб її довжина дорівнювала висоті топки. Для руху повітря в стінках труби болгаркою прорізають пази-отвори. Щоб регулювати подачу повітря, з листової сталі вирізують кругляк, рівний діаметру труби. Кріпимо його на трубі знизу так, щоб він вільно рухався, відкриваючи й закриваючи отвір. Згодом за допомогою цього пристрою буде регулюватися подача повітря в топкову частину.

З стали вирізують коло по діаметру циліндра корпусу. У його центрі роблять отвір для приготовленої труби, яку зварювальним апаратом кріплять до днища, так, щоб її кінець виступав на 20-30 см.

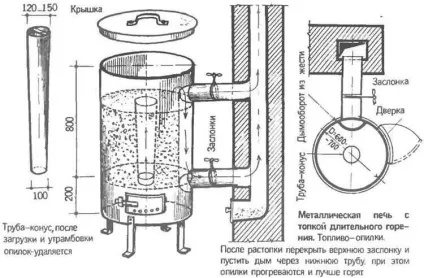

Пристрій печі «Слобожанка»

Рассеиватель тепла роблять з листа стали товщиною не менше 1 см. Він вирізується у вигляді кола, діаметр якого на кілька сантиметрів менше внутрішнього діаметра корпусу. Оскільки розсіювач вільно знімається і одягається, до нього варто прикріпити ручки.

Після цього роблять кожух печі, її зовнішній корпус. Його ще називають конвекционной сорочкою. Для цього з листа стали скручується циліндр і заварюється по стику. Діаметр кожуха, зробленого своїми руками, на 2-3 сантиметри більше діаметра корпусу топкової частини.

Зовнішній корпус надягають на внутрішній і кріплять його за допомогою пристрою наступного типу. З товстого металевого прута вирізаються циліндри з обточеним головками. Їх довжина відповідає відстані між стінками внутрішнього і зовнішнього корпусів грубки. У корпусах висвердлюють отвори, в які вставляють циліндри і молотком розклепують головки.

Заключний етап - виготовлення кришки. Для цього з сталевого листа вирізають круг, який приварюється до верхньої частини печі.

особливості експлуатації

Як вже зазначалося вище, принцип роботи Слобожанки заснований на русі холодного повітря знизу вгору. Тому корпус таких печей повинен бути піднятий над поверхнею підлоги не менше, ніж на 20-25 см. Для цього до стінок рекомендується приварити міцні ніжки з арматури.

Можна використовувати куточок, але такої ширини, щоб залишалося достатньо місця для вільної циркуляції повітря.

Димова труба робиться з стандартної жерсті, її діаметр не повинен бути менше 10 см. Це теж важливо, оскільки впливає на швидкість руху повітря в системі.
