Як зробити міні арбалет
Передмова
Пару років тому я зробив міні арбалет. Він не сильно потужний, так як тятива зроблена з гумок, що робить такий арбалет відмінною стріляє іграшкою для дитини. Також важливою його особливістю є те, що стріляє він чим завгодно. Далі дивіться невелику інструкцію про те, як зробити міні арбалет, схожий на мій.
- дерев'яна планка
- смужка стали
- дерев'яна прищіпка
- Рукоятка від лижної палиці
- Гумка або тонка пружинка
- Курок з іграшкового пістолета
- Частини механічного конструктора або листове залізо
- сталевий дріт
- ножівка
- дриль
- кріпильний інструмент
- напилок
- плоскогубці
Як зробити міні арбалет
Ложе цього невеликого арбалета зроблено з трьох дощечок. Вони скріплені між собою цвяхами.
Плечі арбалета зроблені з сталевої смужки і закріплені до ложу шурупами.
Плечі міні арбалета гнутися не будуть, як тятиви використана гумка.

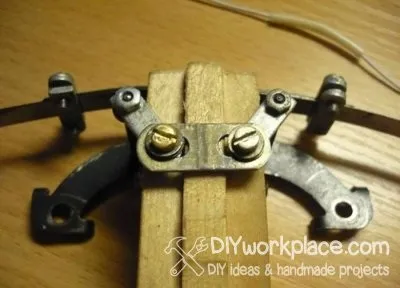

Передня панель, видно як кріпляться плечі

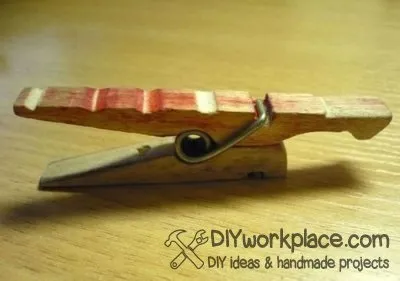

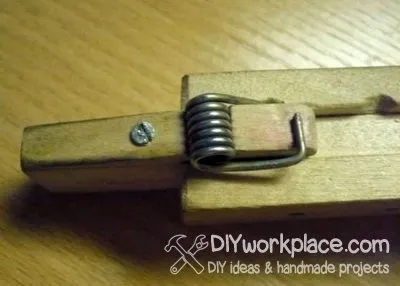

Спусковий механізм дуже простий. Відпилюємо у прищіпки один кінець хапає частини
Рукоять - ручка від лижної палиці, до ложу кріпиться за допомогою клею
З старого годинника зроблено друге кріплення для гумок (друга пара плечей), щоб зробити міні арбалет трохи могутніше

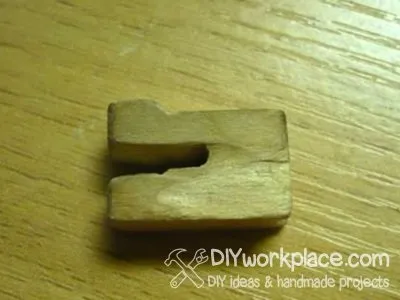

Штовхач виточений з деревинки, ретельно підігнаний під прищіпку. У штовхачі зроблений паз для закріплення тятиви.

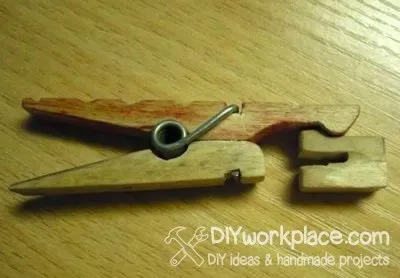

Разом з прищіпкою штовхач утворює дуже простий спусковий механізм
Гумка, буде виконувати роль тятиви.
На ділянку гумки, який буде закріплений в штовхачі, надіта невелика трубочка

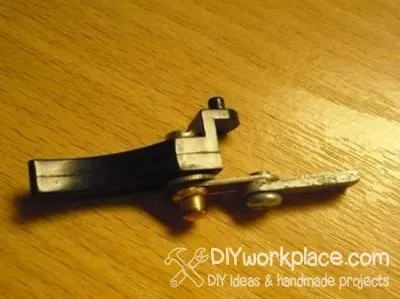

Курок з іграшки з кріпленням з тонкого металу, також можна використовувати дитячий механічний конструктор.

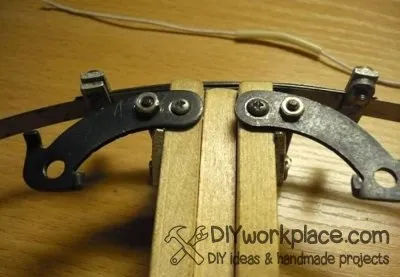

Установка додаткових плечей, вид зверху
Кріплення спускового механізму до міні арбалету за допомогою шурупа
Як це працює
Гумки кріпляться в штовхачі, який вільно переміщається по канавці в ложі. Штовхач фіксується прищіпкою. Варіант з використанням штовхача дозволяє використовувати будь-які боєприпаси, навіть кульки.

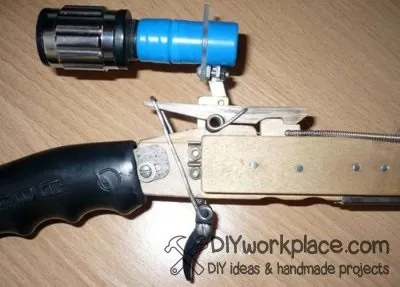

Також я встановив приціл, а гумку вирішив замінити тонкою довгою пружиною

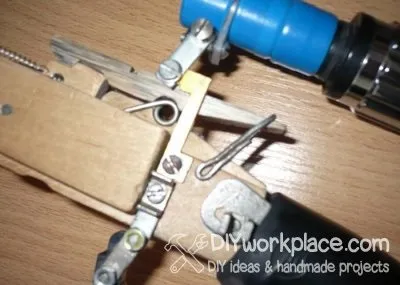

З сталевого дроту зроблена тяга від курка до прищіпки. Коли натискаємо на курок, прищіпка розтискається і випускає штовхач.
Як міні болтів для міні арбалета використовую обтяжені або загострені голкою шприца стрижні від ручок
- Проста конструкція, завдяки якій зробити міні арбалет своїми руками зможе навіть дитина.
- Потужність недостатня для заподіяння шкоди, але зате вона дозволяє використовувати дуже простий спусковий механізм.
- Також не потрібно прикладати великих зусиль для натягування.
- Іншими словами цей міні арбалет - відмінна стріляючий іграшка для дитини!
- Простий у виготовленні та експлуатації
- Під будь-який боєприпас (болти, кульки ..)
