Медогонка Займаюся цим захоплюючим справою з шістнадцяти років. Працюючи з бджолами, завжди дізнаєшся щось нове і вдосконалюєш старе. Пасіка в мене стаціонарна, розміщена в плодовому саду, на даний момент складається з 45 бджолосімей. Містяться вони у вуликах різної конструкції - 16-рамкових, лежаках і багатокорпусних. Бджоли помісні. Через відсутність у продажу маток штучного осіменіння неможливо підтримувати чистопородність бджіл в неізольованих умовах. Тому на одній пасіці бджоли можуть бути злі і миролюбні, малопродуктивні і збиткові, і так за багатьма показниками. Навіть пчело-інвентар не є досконалим, в ньому є ряд недоробок. Створюється враження, що виробники пчелоинвентаря ніколи їм не користувалися.

Об'єктом мого вдосконалення стала 4-рамкова медогонка. За початкової характеристиці вона розрахована на вісім магазинних рамок і чотири гніздових. Після внесення змін у конструкцію медогонка з хордіальной перетворюється в радіальну і вміщує вже двадцять дев'ять магазинних рамок.

Як це зробити? В витягнутий з медогонки робочий корпус (рис. 1) потрібно на хрестовину 3 закріпити два кільця з дроту діаметром не менше 7 мм. - кільце 1 приварюють впритул до пальців кріплення сітчастих касет 4. Друге кільце 2 меншого діаметра кріплять на відстані 10-12 см від першого. Обидва кільця повинні знаходитися в одній площині з хрестовиною 3.

Мал. 1. Нижня частина робочого механізму медогонки: 1,2 - металеві обручі; 3 - хрестовина; 4 - пальці кріплення сітчастих касет.

У верхній частині робочого механізму медогонки (рис. 2) на обтискове кільце 1 робочого механізму з внутрішньої сторони прикріплена смуга 2 з тонкого металу або пластику. Дана рейка фіксує рамки в вертикальному положенні, до того ж на однаковій відстані одна від одної.

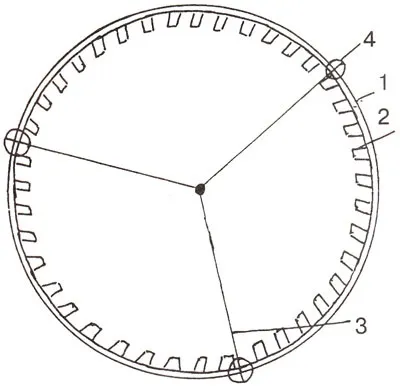

Мал. 2. Верхня частина робочого механізму медогонки: 1 - обтискне кільце; 2 - металева рельєфна смуга; 3 - хрестовина; 4 - пальці кріплення сітчастих касет.

Металеву рейку можна замінити пластиковою арочної (рис. 3), яку можна купити на будівельному ринку. З неї потрібно видалити зайві сегменти (через два), щоб утворилася рейка з постійними обмежувачами.

Мал. 3. Вид рельєфною смуги: 1 - з арочної рейки; 2 - з металу.

Для полегшення зливу меду з медогонки я виготовив до неї три опори. Вони приварені з внутрішньої сторони нижнього обжимного кільця медогонки. З внутрішньої сторони залізних опор на рівні обжимного кільця зроблені опорні пальці - болт, вставлений в опору і затиснутий гайкою. Це необхідно для кращої фіксації медогонки з опорами при відкачці меду. Металеві опори по відношенню до медогонці розташовані під кутом не менше 20 градусів. Між собою опори з'єднані трьома пластинами для стійкості при експлуатації.

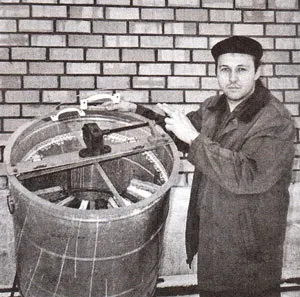

При обертанні робочого механізму медогонки з потоком повітря, спрямованого вгору, викидаються частки меду у вигляді тонких павутинок. Для усунення цього з оргскла товщиною 5 мм вирізав за допомогою нитки розжарювання два півкола (див. Фото), попередньо знявши розміри відкритого простору медогонки. Для зручності в роботі до обох кришок прикріпив ручки і по дві маленькі завіси на кожну. Кришки необхідно закріпити на центральному підставі передачі механічного обертання за допомогою зварювання або на болти.

Отже, медогонка готова до роботи. Витративши невелику кількість часу і вклавши мінімум коштів, ви заощадите час і зменшите витрати фізичної праці.
