Як зробити контактну зварку

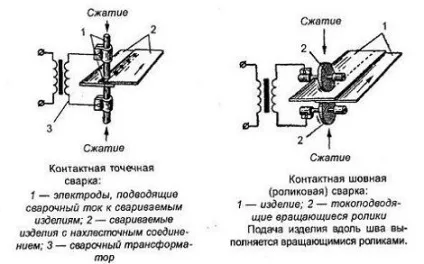

Принцип дії точкового зварювання

Тривалість дії зварювального імпульсу становить від 0,01 до 0,1 секунди. Це сприяє утворенню загального ядра розплаву у обох зварюються. Після припинення токового імпульсу, заготовки продовжують відчувати вплив сдавливающей навантаження. За рахунок цього утворюється єдиний зварений шов. Зона розплавлення обмежується за рахунок контакту металів між собою, що призводить до відведення надлишків тепла.

Для подачі імпульсу на електроди використовується вторинна обмотка, в якій з'являється великий струм при незначному напрузі. Імпульс, що подається на первинну обмотку, виникає при розрядці одного або декількох конденсаторів. Накопичення зарядів в конденсаторах відбувається в проміжках між імпульсами, що подаються на електроди, при переміщенні на іншу зварювальну точку.

Точкове зварювання знайшла широке застосування в промисловості і домашніх умовах. Вона особливо ефективна при зварюванні кольорових металів, наприклад, мідних і алюмінієвих заготовок. Єдиним обмеженням є товщина аркушів, яка не повинна перевищувати 1,5 мм.

Трансформатор для контактного зварювання

Трансформатор є основною деталлю будь-якого зварювального апарату, в тому числі і для точкового зварювання. За рахунок високого коефіцієнта трансформації досягається необхідне значення зварювального струму. Мінімальна потужність трансформатора знаходиться на рівні 1 кВт. Такими якостями в повній мірі володіють пристрої, що застосовуються в конструкціях мікрохвильових печей. Трансформатор потрібного типу можна придбати в сервісному центрі або зняти з несправною грубки. Його потужність дозволяє зварювати сталеві листи, товщиною до 1 мм.

Основними елементами трансформатора є магнітопровід, первинна та вторинна обмотка. Перші два елементи будуть використані без змін, а ось вторинна обмотка повинна бути видалена. Зазвичай вона зрізається ножівкою або іншим зручним інструментом. Під час цієї процедури потрібно дотримуватися обережності, щоб випадково не пошкодити муздрамтеатр і первинну обмотку. З трансформатора також прибираються і шунти, що обмежують струм.

Після видалення зайвих елементів можна приступати до створення нової вторинної обмотки. Для забезпечення високого значення струму рекомендується використовувати товстий мідний дріт, діаметром не менше 1 см, в кількості трьох витків. При виготовленні більш потужного зварювального апарату з використанням декількох трансформаторів, слід враховувати технічні характеристики і можливості домашньої електричної мережі.

Збирання контактного зварювання

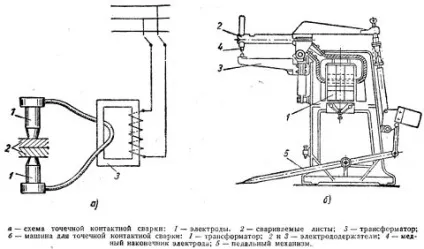

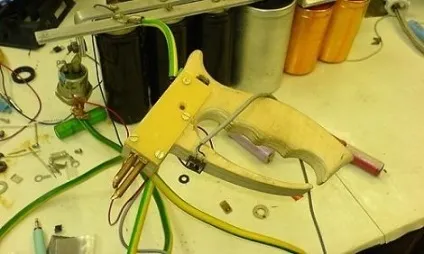

Виготовлення електродів є такий же відповідальною операцією, як і збірка трансформатора. Необхідно заздалегідь запастися мідними прутами, стрижні повинні мати діаметр не менше, аніж товщина дроту. Для виготовлення зварювання з невисокими технічними характеристиками, підійдуть робочі елементи від потужних паяльників. В процесі роботи, особливо при частому використанні точкового зварювання, відбувається інтенсивний знос електродів. Тому рекомендується відразу ж виготовити запасний комплект. При складанні всієї конструкції повинна використовуватися схема контактного зварювання.

У деяких випадках виникає додатковий опір, що викликається зварювальної апаратурою. Причина цього полягає в з'єднаннях електродів і наконечників, які не спаяні між собою. Пайка не допускається оскільки періодично виникає необхідність в знятті електродів для ремонту або заміни. Однак подібні з'єднання досить легко очищаються від окислення, в порівнянні з багатожильними проводами, обтиснутими наконечниками.

Велике значення надається управлінню точковим зварюванням. Для цих цілей застосовується вимикач і важіль. Необхідний контакт між зварюються деталями забезпечується достатнім зусиллям, що виникають між електродами. При зварюванні більш товстих листів, сила стиснення повинна відповідно збільшитися. Важіль повинен мати достатню міцність і не бути занадто коротким. Підстава апарату вибирається масивне, з можливістю його кріплення до столу.

З метою збільшення притискання електродів, крім важеля застосовується для важеля гвинтовий затиск. Він являє собою кручені стяжку, розташовану між важелем і підставою. Можна застосувати й інші способи стиснення, але вони потребують спеціального обладнання. Вимикач встановлюється в ланцюг первинної обмотки. Вторинну обмотку можна використовувати для цих цілей, оскільки в ній занадто великий струм, який утворює додатковий опір.

При використанні важеля притискного механізму, вимикач рекомендується встановлювати і закріплювати на важелі. Це дає можливість керувати важелем і включати струм однією рукою. Інша рука в цей час буде притримувати деталі, призначені для зварювання.

Рекомендації по експлуатації саморобного апарату

Одним з основних вимог є стислий стан електродів під час включення і виключення зварювального струму. В іншому випадку може виникнути сильне іскріння, що врешті-решт призведе до підгоряння електродів. У деяких випадках застосовується реле часу для контактного зварювання.
В процесі роботи зварювання рекомендується використовувати примусове охолодження за допомогою вентилятора. Інакше знадобиться постійний контроль над температурою токопроводов, трансформатора, електродів і інших елементів.
Щоб уникнути перегріву зварювання, необхідно періодично влаштовувати перерви в роботі.
В процесі експлуатації потрібно обов'язково враховувати можливості саморобного зварювального апарату, інакше якість точкових швів буде низьким або вони не вийдуть зовсім.

При контактному зварюванні розрядка конденсатора здійснюється на дві металеві заготовки, попередньо стислі між собою. У точці контакту відбувається виникнення дуги, розплавляється і з'єднує металеві заготовки на обмеженій ділянці. Величина зварювального струму в зоні дуги може досягати 15 кА, а період дії становить до 3 мс. Ударна зварювання впливає на заготовки короткочасним ударом у вигляді електричного розряду. Дуга з'являється лише на 1,5 мс, ще більш зменшуючи розміри зварювального ділянки. Під час точкового зварювання подача розряду провадиться на два мідних електрода, торкаються до поверхонь заготовок з двох сторін. Час дії дуги регулюється і складає від 0,01 до 0,1 с. Зварювальний струм може досягати величини в 10 кА.

Якісна робота конденсаторного зварювання забезпечується можливістю подачі короткочасного імпульсу і подальшої зарядки за дуже короткий час. Тиск електродів повинно сприяти надійному контакту між зварюються деталями. Після зварювання вони розпрямляються поступово, щоб метал остигав під тиском і кристалізувався в зварювальному шві.
