Як зробити фарбувальну камеру для авто в гаражі своїми руками відео, креслення

З кожним роком все більше людей задаються питанням про будівництво власної фарбувальної камери. Деякі цікавляться цим питанням з метою створення бізнесу, який в майбутньому принесе їм чимало прибутку. Інші ж просто хочуть перефарбувати свій автомобіль з мінімальними витратами.

Саме тут виникає закономірне питання наскільки це рентабельно? Насправді все залежить від самого проекту. Безумовно, якщо ви хочете створити першокласну фарбувальну камеру, що працює на основі найновіших технологічних рішень, то її будівництво дешевої не буде.

У той же час можна значно заощадити, якщо, наприклад, взяти вже готове приміщення. Ідеально для фарбувальної камери підходить гараж. Але тут потрібно вкрай уважно поставитися до габаритів приміщення, інакше вам доведеться фарбувати тільки малолітражки.

Переобладнуємо звичайний гараж в фарбувальну камеру

Незважаючи на те що конструкція буде саморобної, ви повинні строго дотримуватися всіх правил безпеки. В іншому випадку серйозно зросте ризик загоряння. Дотримуючись вказівок, які будуть представлені в цій статті і ваша фарбувальна камера буде не тільки безпечною, але і ефективною.

Важливо! Фарбувальна камера може бути як тимчасової, так і постійної. Наприклад, ви можете створити всі необхідні умови для фарбування вашого автомобіля, здійснити процедуру, після чого зробити все як було.

Робимо оцінку гаража

Саме з цього пункту починається створення фарбувальної камери. Якщо гараж має характеристики, що не підходять під заданий проект, то від всієї задумки доведеться відмовитися. Якщо брати стандартні норми, то вони наступні:

1. Висота стель від 2,8 м і вище.
2. Внутрішня площа не менше ніж 6 на 4 метри.
3. Утеплення гаража для фарбувальної камери повинно здійснюватися не горючими матеріалами.
4. Стіни повинні бути пофарбовані в білий колір. Як варіант можна використовувати матову плівку. Причому остання повинна мати ефект намагнічування. Тоді вся пил буде осідати на стінах, не заважаючи процесу фарбування. Плівкова поверхню відмінно миється. Заміна проводиться після десяти циклів фарбування.
5. Якщо стіни у вашому гаражі викладені кахлем або складаються з нержавіючих матеріалів, потрібно зробити їх матовими. Вони не повинні зліпити вас під час роботи в фарбувальній камері. Як варіант використовуйте порошкову фарбу. Не забудьте про протипожежний шар.

Найважливішим нормативом для гаража при облаштуванні фарбувальної камери є можливість створення ефекту герметичності. Якщо ви розумієте, що зробити це неможливо або ж ціна подібного облаштування буде занадто високою - від проекту доведеться відмовитися.

Проводимо комплексні роботи з реконструкції

Щоб переобладнати гараж в фарбувальну камеру необхідно все правильно розрахувати. Після того як ви оцінили приміщення і визнали його придатним, необхідно скласти проект і розподілити фронт робіт. Все потрібно робити поступово. Це стане запорукою створення надійної фарбувальної камери, яка дозволить вам швидко змінювати колір будь-якої машини.

Це один з найважливіших елементів у фарбувальній камері. Адже саме від нього залежить, чи зможете ви визначити потрібний відтінок. До того ж буде не дуже професійно через погане освітлення пропустити кілька місць на кузові машини.

Увага! Величина освітлення в фарбувальній камері повинна бути не менше 600 люксів. Рекомендований параметр для комфортної роботи становить не менше двох тисяч.

Мало використовувати тільки стельові лампи. Світильники в фарбувальній камері потрібно встановлювати також на стінах. Це дозволить належним чином висвітлити бічні поверхні машини. Кращим варіантом вважається використання світлодіодних елементів в якості джерела світла. Також можна розглянути люмінесцентну технологію.

У більшості сучасних фарбувальних камер встановлюються саме світлодіодні лампи. Справа в тому, що їх термін служби вимірюється десятиліттями. а енергоспоживання вкрай мало.

Люмінесцентні лампи в фарбувальній камері дозволяють уникнути утворення відблисків. До того ж вони забезпечують достовірну передачу кольору. Це, в свою чергу, дозволяє робити складні графічні композиції з поєднанням різних стилістичних елементів.

Додатковим плюсом люмінесцентних ламп, які встановлюються в фарбувальних камерах, є те, що вони повністю екологічні і мають високу стійкість до вібрацій різного роду.

Увага! Світлодіодні елементи дають яскравий і рівний світло.

При роботі в фарбувальній камері часто виникає потреба краще висвітлити той чи інший елемент кузова автомобіля. Щоб це стало можливим, подбайте про покупку ламп на довгих ніжках. При цьому сам світильник повинен легко розгортатися в потрібну вам сторону.

Для цього зручно використовувати поворотні світильники на довгій ніжці. Найбільш ефективною схемою освітлення фарбувального боксу вважається установка довгих ламп, розташованих у шаховому порядку.

Переобладнання підлоги має величезне значення при будівництві фарбувальної камери своїми руками. Справа в тому, що на ньому не просто стоятиме машина. Пол буде являти собою багаторівневий каркас, через який будуть тягнутися труби вентиляції.

Наявність оглядової ями в майбутньому сильно спростить монтаж вентиляції і витяжки в фарбувальній камері. Одні з найпоширеніших схем включає в себе накривання ями гратами з арматури. При цьому під неї потрібно буде покласти дошки. У підсумку ви отримаєте клин до дверей гаража.

Важливо! Повітропровід найкраще пустить через оглядову яму. Це дозволить добитися значної економії.

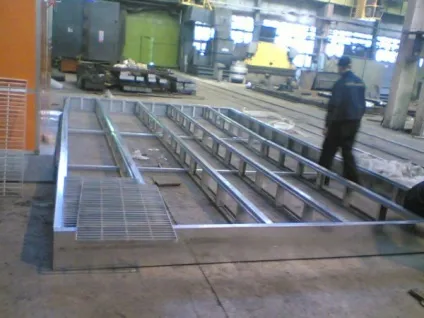

При суцільному підлогове покриття доведеться викопати яму. Щоб заощадити час можна обмежитися двома траншеями. Кращим же варіантом буде спорудження другого статі з металевого каркаса для фарбувальної камери.

Увага! Друга стать повинен бути висотою близько 20 сантиметрів. Це дозволить без особливих складнощів прокласти воздуховод під підлогою.

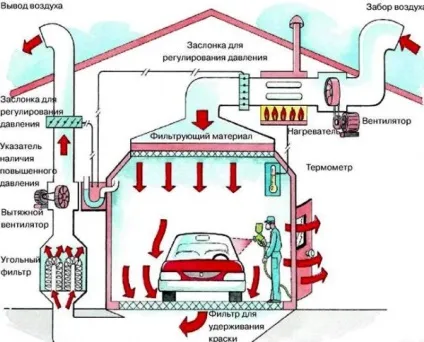

Вентиляція фарбувальної камери

Особливу роль у фарбувальній камері грає вентиляція. Саме від правильності створення даної системи залежить ваша безпека під час роботи. Справа в тому, що лакофарбові матеріали виділяють величезну кількість шкідливих парів.

Увага! Туман, що складається з мікроскопічних часток фарби, накопичується всередині приміщення.

Випари всередині можуть досягти такого рівня, що видимість стане практично нульовий. Говорити в такому випадку про безпеку для людини навіть не доводиться. Як результат ви втрачаєте здоров'я, а якість роботи погіршується.

Важливо! Система вентиляції допомагає за кілька хвилин очистити фарбувальну камеру від шкідливих випарів і продовжити роботу.

Система працює на основі декількох витяжок. При цьому вони повинні бути встановлені в таких місцях, де будуть розташовуватися фарбувальні ванни. Щоб вибрати пристрої потрібної потужності і придбати їх в достатній кількості потрібно провести деякі нескладні розрахунки.

Для початку розрахуйте повітрообмін камери в розрахунку на одну годину. Також в формулу розрахунку потрібно включити роботу теплообмінника. Це пристрій буде спалювати чимала кількість кисню, і про це потрібно пам'ятати. Зазвичай цей параметр повинен бути вказаний в технічному паспорті апарату.

Увага! Ефективний повітрообмін можливий за рахунок двох вентиляторів. Один всмоктує повітря, а інший заганяє його всередину.

В системі повітрообміну може бути як два мотори, так і один. Їх кількість в чому залежить від габаритів приміщення, а також передбачуваного навантаження. Якщо ви розраховуєте організувати безперервний цикл - краще буде встановити два агрегати.

Сучасні системи здатні працювати в трьох режимах:

1. Перший потрібен для того, щоб очистити повітря безпосередньо перед фарбуванням. Повітряні потоки починають ефективно циркулювати в робочій зоні, готуючи її до роботи.
2. Другий режим роботи полягає в тому, що система забирає з вулиці певну кількість повітря і нагріває його до встановленої температури. При цьому фарбувальний туман йде через спеціальні отвори в підлозі.
3. Третій режим висушує нанесене вами раніше покриття. При цьому прогрів здійснюється до 60 градусів. Тут в роботу вступають фільтри. Система висмоктує повітря з фарбувальної камери, проганяє його через мембрани фільтрів і видуває назад.

Організація системи вентиляції фарбувальної камери дозволяє ефективно розподіляти повітряні потоки, забезпечуючи таким чином найкращі умови для роботи. Фільтри в системі повинні бути двоступінчастими.

Особливу роль в системі відіграють клапани. Саме вони можуть регулювати подачу повітря в потрібному для роботи діапазоні. Найкраще їх монтувати в підлозі або на стелі. Подібне розташування забезпечує найбільшу ефективність роботи.

Витяжка для фарбувальної камери в гаражі

Найпростіша конструкція витяжки для фарбувальної камери складається з двох паралельних канавок. Їх глибина повинна бути в районі тридцяти сантиметром. Причому розташовуватися вони повинні під колесами окрашиваемого автомобіля.

Важливо! Канавки повинні виходити в короб вентилятора.

Підлоговий фільтр для витяжки повинен бути встановлений там, де і внутрішня решітка. При його розміщенні ви повинні враховувати, що потрапляння на нього фарби може привести до повного виходу з ладу.

Найкраще закріпити фільтри витяжки між двома каркасами. Кріплення можна зварити з арматури. Для більшої міцності додайте в конструкцію кілька куточків. Вони можуть бути з будь-якого металу, який ви знайдете у себе в гаражі.

Витяжної повітропровід витяжки повинен стикатися з припливної трубою в фарбувальній камері. Це дозволить з мінімальними витратами нагріти частина повітря, що надходить всередину. Гофрована труба повинна мати клапан.

Фарбувальна камера - це чудовий варіант для стартапу. Але робити її тільки для того, щоб пофарбувати один автомобіль - вкрай нерентабельно. Спорудження фарбувальної камери в гаражі дозволяє значно заощадити на будівництві нового приміщення, але установка статі, освітлення, вентиляційної системи та інших елементів вимагає чималих фінансових витрат і часу.
