Як зробити електрозамок багажника ваз 2107 своїми руками

Цілий рік збирався зробити електрозамок багажника ВАЗ 2107. І ось в один прекрасний день, коли мені остаточно набридло кожен раз коли мені потрібно залізти в багажник витягувати ключі із замка, відкривати багажник, потім знову встромляти тому, а якщо ще при цьому потрібно заглушити, я нарешті сподобився їм зайнятися. Активатор дверного замка, що використовується в центральних замках і сигналізації вже лежав чекаючи. Мені його навіть не довелося купувати, хоча і ціна-то не велика 200 р.

Якби я поцікавився в інтернеті як робиться установка електрозамку багажника на ваз 2107, то може зробив його по іншому, але вийшло теж непогано. Установка електрозамку практично однакова з одного боку, а ось тягу виконують по різному, тросом, дротом. Деякі встановлюють для відмикання багажника соленоїд.

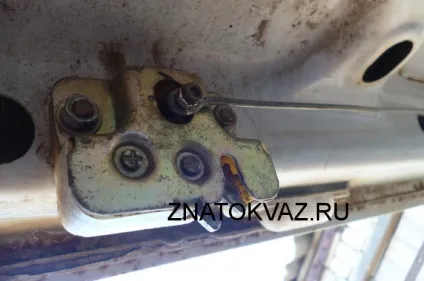

Були труднощі з вирішенням питання кріпленням тяги до замку багажника. Вирішив зробити штирек і кріпити до нього. Просвердлити і нарізати різьбу, але не вдалося так як метал виявився вельми твердим. Подумавши вирішив приварити болтик на 4 зварюванням. Хоч дірка невелика, але все вдалося.

Як встановити електрозамок на багажник

Викладаю фото як я поставив електрозамок на багажник.

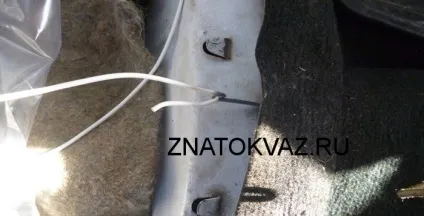

Провід протягнув під килимком салону.

Підключення до електрику автомобіля зробив по своєму, не вдаючись до установки реле. Справа в тому, що при установці сигналізації ставляться 4 приводу електро-замку, в цьому випадку реле потрібно обов'язково ставити, а тут всього один. Дійшов висновку, що навантаження невелике і запобіжник витримає.

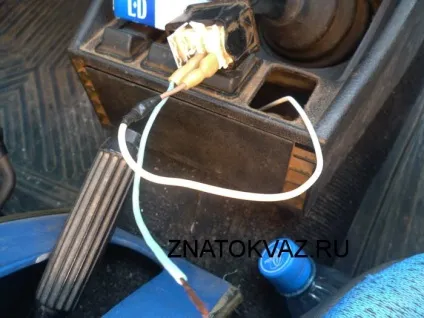

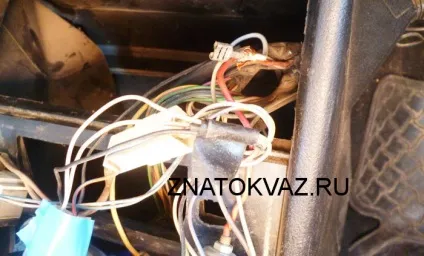

Використовував для підключення приводу крайню кнопку, вона без фіксації, у мене в машині не використовувалася. Мінус і плюс причепив до проводів прикурювача, все прекрасно працює. Тут видно червоний провід на прикурювач. Звичайно одночасне використання може призвести до згорання запобіжника, але я не курю. Для уникнення таких казусів краще ставити реле.
