Як зробити електропроводку у ванній своїми руками, схема
Прилади й матеріали
Розводку світильників і вентилятора завжди роблять окремо від розеток. Тому і комплектуючі потрібні різні.
Що потрібно для проводки електрики до освітлювальних приладів і вентилятору?
В цьому випадку окремий автомат (він відключає подачу струму при замиканні і перевантаженнях) в щиток не ставлять. Використовують загальний, який для освітлення кількох кімнат в будинку. Наприклад, від нього йде провід до коробки, а вже звідти кабелі розходяться до світильників і вентиляторів відразу в кухні, коридорі, ванній та туалеті.
Автоматичний вимикач на 10 А завжди використовують для освітлення у ванній
Потужність такого автоматичного вимикача повинна бути всього 10 А. Він витримує до 2,2 кВт (Потужність 2200 Вт) навантаження на годину. Розшифровуємо - в українських квартирах найчастіше стоять лампочки з потужністю не більше 40-60 Вт. Ось і порахуйте, скільки їх необхідно, щоб автомат вибило.
У комплекті з автоматичним вимикачем найчастіше йде УЗО. Це пристрій захисного відключення, яке вирубує автомат при витоку струму. Якщо УЗО в щитку немає, його легко можна додати, не змінюючи щитка і тим більше проводки у ванній і в усьому будинку.
Також знадобляться мідні дроти з перетином 1,5 з гарною ізоляцією і заземленням. А саме: кабель NYM. На відміну від інших проводів, у нього потрійна ізоляція, з якої ймовірність витоку майже дорівнює нулю.
Що знадобиться для проводки електрики до розеток?
Щоб зробити електропроводку у ванній кімнаті до розеток, потрібен окремий автомат в 25 А, який витримує напругу в 5500 Вт. Якщо взяти з потужністю менше, його може вибивати. Адже одна пральна машинка споживає до 2500 Вт в годину.
Якщо номінальний струм навантаження УЗО набагато більше потужності автомата, може вдарити струмом
УЗО для розеток у ванній теж найчастіше встановлюють окреме. Його номінальний струм повинен бути рівний або трохи більше потужності автомата. Наприклад, для автомата в 25 А підійде УЗО в 30 мА. Якщо встановити УЗО з меншим номінальним струмом, воно буде часто і без причини спрацьовувати. А з великим - не спрацює навіть у випадку витоку.
Ще вам буде потрібно монтажна коробка з задньою стінкою для розведення проводів і кабель NYM із заземленням і перетином 2,5 (3 * 2,5). Тонше буде перегріватися, а товщі ні до чого.
Як зробити проводку в ванній?
На монтаж електропроводки у ванній кімнаті часом іде цілий день, а то і два. Однак робота це скоріше копітка, ніж складна. Переконайтеся самі:
1. Спочатку намалюйте схему розташування всіх світильників і розеток на листочку. Вона, залежить від того, які електроприлади знаходяться у ванній, і де саме. Якщо у вас немає чогось зараз, наприклад, бойлера або полотенцесушителя, але може з'явитися в майбутньому, зробіть для них проводку і встановіть розетки заздалегідь.
Про нормативи освітлення ванних кімнат і туалетів прочитайте в методичному матеріалі на нашому сайті
2. Далі зробіть розмітку на стінах олівцем або будівельним маркером там, де підуть дроти. Пам'ятайте, що для лампочки кабель прокладають в 2 етапи. Спочатку ведуть один провід від коробки до вимикача, а потім другий (третій, четвертий і т.д. - залежно від кількості ламп) від вимикача до лампочки.
Провід у ванній кімнаті повинні бути на висоті не менше 1,5 метрів від підлоги.
Глибина штроба - до 2 см
3. Згідно розмітці, перфоратором зробіть штроби для проводів, монтажної коробки і вимикача.
Монтажні коробки, вимикачі і, тим більше, УЗО, найкраще ставити за межами ванної.
4. Основа підготовлена, і тепер можете починати безпосередній монтаж електропроводки у ванній кімнаті. Вимкніть електроживлення, відкрийте коробку, від якої розходиться проводка на освітлення і вентилятори. У бічний отвір коробки введіть один кінець дроту, який піде до вимикача.
5. Зачистіть цей кінець від ізоляції складаним ножиком або спеціальними кусачками на 1-2 см.
Як затиску для електропроводки у ванній можна використовувати клемники або сполучну гільзу

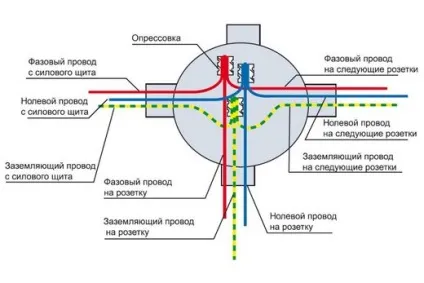

6. Скрутите жили проводу з жилами розвідного кабелю в коробці, щоб нейтраль виявився з нейтралів, фаза з фазою, а заземлення із заземленням. А щоб з'єднання вийшло надійним, на місця скруток одягніть гільзи і затисніть їх прес-кліщами. Обмотайте гільзи ізоляційною стрічкою ХБ для сухих приміщень.
У ванній оголені контакти ізолюють стрічкою ПВХ. Вона більш чутлива до перегріву кабелю, але зате не боїться вологи.
Хомут для проводки електрики в ванну одягають на кабель і вбивають в заздалегідь приготоване отвір
7. Закріпіть цей провід і провід від вимикача до світильника в штробах за допомогою дюбель-хомутів. Так само встановіть окремий провід для вентилятора.
Про те, яке освітлення підходить найкращим чином для натяжних стель. вам розкажуть наші експерти в рубриці, присвяченій натяжних стель
Схема електричного щитка для підводки електрики в ванну
8. Візьміть кабель NYM 3 * 2,5 і підключіть до електрощитку. Для цього зачистите 1 кінець дроту на 1 см. Фазу L закріпіть у відповідному контакті на автоматі. Нейтраль N на нульової шини. А жовто-зелений провідник заземлення PE на шини заземлення.
УЗО з автоматом і нульовою шиною зв'язуються відрізками проводів L і N, як показано на схемі. Для цього відрізки однією стороною вставляють у відповідні контакти на УЗО. Інший кінець дроту L в контакт на автоматі, а N - на нульової шини, і затискають.
9. Вставте в штробу монтажну коробку, підведіть до неї провід. І далі робіть те ж саме, що і при монтажі електропроводки для світильників у ванній.
10. Закрийте штроби з проводами шпаклівкою. При цьому у ванній обов'язково потрібно використовувати вологостійку.
Провід можна і не ховати в стіну, а помістити в пластиковий ізоляційний короб. Металевий, тому що він добре проводить електрику, для цього не годиться.
Навіщо робити заземлення у ванній?
Далеко не всі знають, що таке заземлення ванної кімнати і навіщо його роблять. Насправді, це коли за допомогою спеціальних жовто-зелених проводів всі предмети, які проводять електрику: труби, змійовик, ванну, душовий піддон, пральну машинку і т.д. - підключають до системи зрівнювання потенціалів (СУП).

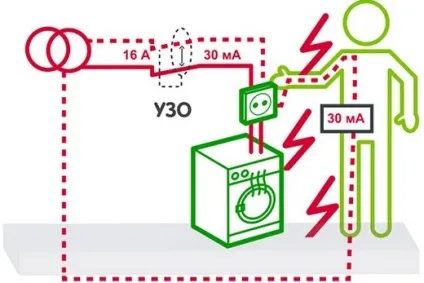

Один з випадків, коли людину може вдарити струмом у ванній кімнаті
Якщо цього не зробити, в разі витоку електрики один предмет може виявитися більше наелектризоване, ніж інший. Тобто у них виявиться різний електричний потенціал. І якщо доторкнутися до них одночасно, ваше тіло виступить в ролі провідника струму. Іншими словами, шарахне так, що мало не здасться.
СУП, коли вона є, веде електрику через дроти в землю. І якщо навіть витік велика, і струм не встигає йде, між усіма предметами він розподілиться однаково, і вас не вдарить.
Чи потрібно заземлювати акрилову ванну?
Акрилова ванна не проводить струм, але накопичує статичну електрику. Звичайно, особливої шкоди від нього немає, але і приємного теж мало. Тому акрилові ванни краще все-таки заземлювати.
Як заземлити ванну кімнату?
Щоб заземлити ванну, там встановлюють спеціальний розподільник (це і є СУП). А від нього ведуть кілька проводів заземлення: 1 до щитка, а решта до всіх потенційними провідниками струму.
До різних предметів дроти заземлення під'єднують по-різному.
Кріплення проводів, за допомогою яких заземляють ванни і душові піддони
Наприклад, до ванн і піддонів - за допомогою з'єднують перемичок. Щоб встановити їх на ванну старого зразка або акрилову, просвердлите в ніжці отвір і закріпіть перемичку за допомогою болта і гайки.
У ванних зі сталі і чавуну для кріплення проводу заземлення є спеціальний пелюстка.
Провід заземлення можна заховати під штукатуркою, в шафках або порожнинах стін. Залишити на увазі - теж варіант, але це некрасиво, і, врешті-решт, травмоопасно.
Пластикові труби заземлювати не потрібно
Провід до труб, змеевикам, і водонагрівачів кріпляться за допомогою спеціальних хомутів у вигляді кілець з отворами. Таке колечко одягають на трубу, а потім його кінці скріплюють за допомогою того ж болта.
Якщо труби заховані в стінах, то хомути можна закріпити на змішувачах або душових стояках.

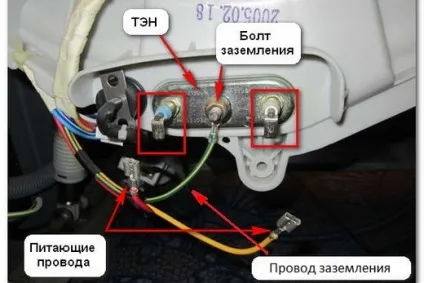

Заземлення каркаса пральної машини
Щоб заземлити пральну машину нового зразка, досить підвести дріт із заземленням до розетки. А далі заземлення проходить через шнур і всередині з'єднується з корпусом пральної машини.
Якщо в шнурі проводи заземлення немає, корпус потрібно заземлювати самому. Для цього зробіть невеликий отвір у верхній кришці і закріпіть провід заземлення корпусу апарата перемичкою так само, як і на ніжці ванни.
Провід з клемами для теплого електричного підлоги у ванній
Заземлити електричний підлогу дуже просто. Для цього покладіть в стяжку над ним металеву сітку і за допомогою клеми приєднаєте до неї дріт заземлення.
І, нарешті, якщо у вас у ванній є металева вентиляційна труба. також заземлите її перемичкою.
У тих будинках, до яких заземлення не підведено, часто роблять занулення. Це коли всі предмети заземляють за допомогою нульових проводів, а їх підключають до нульової шини. З одного боку, це хороший варіант, адже при витоку струму автомат обов'язково відключиться. З іншого, якщо ланцюг занулення обірветься, всі прилади за точкою обриву опиняться під напругою.
