Як зробити дренаж фундаменту на ділянці приватного будинку

Грунтові води, особливо, коли їх велика кількість, з часом підточують фундаментні опорні конструкції, що може привести до обвалів конструкції, просідання і затоплення підвальних приміщень.

Зовнішня частина фундаменту під постійним впливом води за рік піддається серйозним руйнівним навантаженням.

Волога заповнює собою мікротріщини і взимку під впливом низьких температур замерзає і розширюється, від чого фундамент поступово починає дробитися.

Восени і навесні внаслідок постійних перепадів температур від мінусових до плюсових, наявні тріщини збільшуються, і крім того, виникають нові. Щоб всього цього уникнути, необхідно своєчасно спорудити дренажну систему.

Випадки коли дренаж фундаменту просто необхідний

Але тут виникає закономірне питання: що якщо грунтові води проходять досить низько? Чи потрібен дренаж фундаменту в такому випадку?

Насправді, кожен приклад слід розглядати окремо. Тут же ми можемо лише привести випадки, коли дренаж фундаменту просто необхідний:

1. Ваші підвальні приміщення знаходяться нижче рівня проходження ґрунтових вод, або якщо підлога вище рівня вод менше, ніж на півметра.
2. Ваш підвал знаходиться в глинистому / суглинному грунті. Якщо так, то рівень вод не має ніякого значення.
3. Ваші підвальні приміщення в грунті глинистого / суглинистого типу нижче 150 см від горизонту. В такому випадку рівень вод теж байдужий.
4. Ваша споруда знаходиться в зоні капілярного зволоження.

Отже, зробити дренаж фундаменту необхідно якщо ваша опорна конструкція знаходиться в критичній близькості від грунтових вод, або ж якщо рівень вод настільки високий, що візуально територія ділянки здається заболоченій.

Якщо ж на вашій ділянці сухий грунт, а рівень ґрунтових вод в період паводків і дощів не перевищує критичної позначки, то без гідроізоляції фундаменту дренажем цілком можна обійтися.

Правила підготовки до дренажним роботам

Якщо ви оцінили стан на своїй ділянці і зрозуміли, що без втручання нікуди, то перш, ніж приступити до дренажу фундаменту своїми руками, слід обумовити ще деякі правила.

1.
   По перше. всі роботи повинні проходити влітку - зі зрозумілих причин.
2. По-друге. слід розуміти, що процес буде трудомістким і тривалим від 2 до 3 місяців.
3. По-третє. необхідно подбати про оберігання дренажної системи від попадання в неї вологи, якщо погода зіпсується. Наприклад, влаштувати навіс з поліетилену або дощок.
4.
   По-четверте. якщо у вас слабкий грунт, потрібно заздалегідь подбати про його зміцненні утримують конструкціями.
5. По-п'яте, непогано буде відкопати фундамент і оглянути його глибину і форму.
6. По-шосте. в земельний кадастр буде потрібно дізнатися розташування підземних джерел і ґрунтових вод.
7. По-сьоме, поспостерігайте, де на вашому фундаменті накопичується більше вологи.

І наостанок. заздалегідь підготуйте схему труб, колодязів і т.д. запасіться всім необхідним для дренажу.

Підготовка до гідроізоляції

Перш, ніж безпосередньо підійти до пристінних дренажу, слід виконати деякі підготовчі роботи з гідроізоляції.

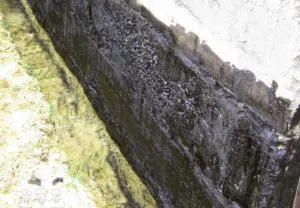

1. Для початку, як уже говорилося раніше, необхідно відкопати фундамент. При цьому необхідно очищати плити фундаменту від землі і старої гідроізоляції.
2. Дайте фундаменту час висушують.

Вибір матеріалів для дренажу

Особлива увага повинна бути приділена матеріалам.

Труби для дренажу варто вибирати з кераміки, азбестоцементу або пластику.

Крім того, інші види труб мають ряд вагомих недоліків, як то: схильність засмічення, маленький термін експлуатації (менше, ніж у пластикових) і необхідність свердлити отвори для надходження води самостійно.

Пластикові ж, навпаки, довго прослужать, завдяки ребрам жорсткості зможуть протистояти зміні тиску, виключно просто транспортуються і монтуються - вони мало важать і добре гнуться.

Внутрішні стінки таких труб не візьмеш, що підвищує здатність самоочищення. Ну, і зрозуміло, оптимальне відношення ціни-якості.

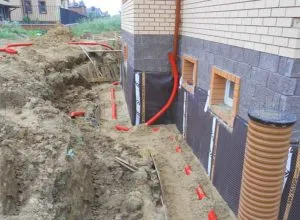

Для прокладки дренажної системи найкраще підходять перфоровані труби з ребрами жорсткості, які забезпечать рівномірний розподіл навантаження на трубу. Такі труби кладуться на глибину до 5-6 метрів, що дозволяє здійснити дренаж фундаменту будь-якого будинку.

Діаметр труб вибирається орієнтуючись на ступінь зволоженості грунту: високий рівень грунтових вод - 10 сантиметрові труби, немає - 16,5 сантиметрів.

Крім труб для влаштування дренажу фундаменту нам ще знадобляться колодязі. Нам потрібні два типи: ревізійні та колодязі-колектори.

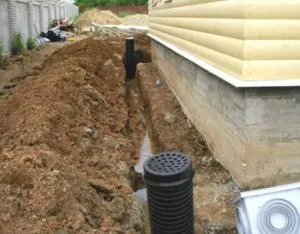

Ревізійні колодязі використовуються для контролю і очищення системи від засмічень. При засорах в колодязь спускається насос і прочищає труби. Ревізійні колодязі ставляться на перетині труб кожного 2-го повороту і кожні 50 метрів на прямих трубах. Зазвичай у таких колодязів діаметр 60 сантиметрів.

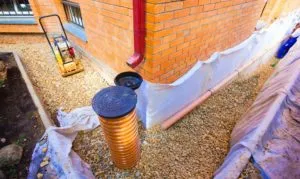

Колодязь-колектор являє собою кінцевий резервуар системи - в нього потрапляє зібрана волога. Герметичність конструкції виключає можливість протікань і вивільнення водяних мас. А воду з таких колодязів можна використовувати як для поливання земельної ділянки, так і перенаправляти у відкритий водойму.

Крім того для нашої системи дренажу ще знадобляться: фітинги, заглушки, перехідники та коліна. З'єднуємо все це за допомогою герметизуючих прокладок.

Розрахунок дренажної системи

Коли запаслися всіма необхідними матеріалами, можна приступати до розрахунків дренажної системи нашої ділянки. Нам буде потрібно розрахувати глибину закладення труб і колодязів і оптимальні ухили трубопроводів.

Зазвичай дренаж фундаменту влаштовується на 0,3-0,5 м. Нижче опорної конструкції. Труби слід монтувати під таким ухилом, щоб вода з них швидко добиралася до колектора - зазвичай це 20 мм. для кожного погонного метра.

Необхідно знайти вищу і нижню точки ділянки. У верхній (як правило, найвищий кут споруди) розташуємо місце скупчування вод, а в інший поставимо колодязь для прийому. Таким чином, ми створимо природний ухил, що позбавить нас від необхідності купувати додаткові насоси.

Що нам буде потрібно з інструментів?

2 лопати - совок і штиковка, кирка, перфоратор і тачка для вивозу землі і привозу щебінки.

Основні роботи

Отже, приступимо.

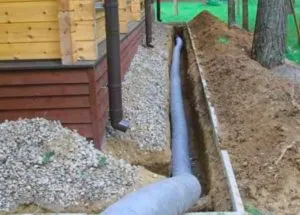

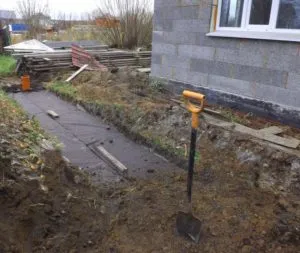

Для початку викопаємо траншеї для укладання нашої системи, при цьому відступимо на 1 метр в сторону від фундаменту. Парканом ширину траншеї - вона повинна на 20 см. Перевищувати діаметр труби.

При прокладанні труб не забуваємо, що дренаж повинен проходити на півметра нижче опорної конструкції.

Ущільнюємо траншею подушкою з піску на 10 см. - перевіряємо ухил, він повинен залишитися незмінним.

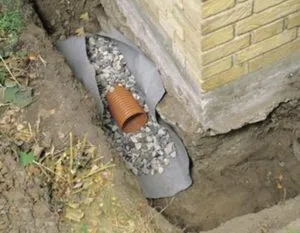

На пісок кладемо широкі смужки геотекстильного тканини таким чином, щоб її кінці виступали за кордону траншеї. Далі засипаємо навколо фундаменту крупний щебінь - він відмінно проводить воду.

Тільки після всього цього, укладаємо труби, при цьому стежимо, щоб вони лягали ухилом до нижньої точки системи. За допомогою фітингів з'єднуємо труби, про всяк випадок обмотуємо ізоляційною стрічкою і засипаємо на 10 см. Щебінкою. Після чого зшиваємо нитками кінці геотекстилю.

Колектор встановлюємо на відстані не менше 5 м. Від будинку. Він повинен розташовуватися між рівнями труби і грунтових вод. Від труб нижче приблизно на метр. Яму для колектора так само встеляли геотекстильного тканиною і тільки після того, встановлюємо сам колодязь. Щоб виключити скіс колодязя в дні ємності потрібно просвердлити кілька отворів і міцно закріпити. Після чого, засипаємо гравієм а потім землею.

До речі, засипати траншеї слід так, щоб утворився невеликий горбок, оскільки якщо цього не зробити, грунт просяде і доведеться підсипати заново.

На жаль, не завжди виходить залишитися в рамках запропонованої схеми. У виняткових випадках доводиться, наприклад, докуповувати додаткове обладнання.

Наприклад, уявімо, що ваша ємність для прийому води буде вищою рівня труб, то доведеться крім усього іншого встановити і дренажний насос. Він буде примусово переганяти водяні маси.

Якщо глибина труб знаходиться вище глибини промерзання грунту, необхідно встановити систему обігріву за допомогою кабелю, що гріє. Це охоронить вашу дренажну систему від промерзання в зимовий період.

Таким чином, при бажанні зробити дренаж фундаменту своїми руками не найпростіша, але цілком здійсненне завдання.
