Як зробити димар в лазні через стелю правила, способи і використовувані матеріали

Як вивести трубу в лазні через стелю? З цим питанням стикаються багато власників будинків і бань, оснащених печами. При монтажі димоходу в лазні, важливим моментом є прохід труби через стелю. Якщо будова виконано з дерева, то правильна оброблення димоходу стає першорядним завданням для забезпечення пожежної безпеки. Тільки ретельне дотримання всіх встановлених норм гарантує довгу і безперебійну службу вашого майна.

Виведення димоходу через стелю

Правила безпеки

Необхідно дотримання відстані більшого, ніж 380 мм до легкозаймистих предметів, захищених ізоляцією;
Мінімальна відстань до легкозаймистих предметів без ізоляції повинно бути більше 500 мм.

В даному випадку ці відстані потрібно забезпечити до зіткнення трубопроводу з деревом.

В ідеалі ці відстані було б взагалі нічим не закривати, але такий варіант буде сприяти підвищеної тепловтрат, що є економічно невигідним. Тому зазначений обсяг закривається негорючими матеріалами.

Максимальна довжина труби, що проходить через стелю в лазні, не повинна бути більше 1000 мм. Димохід не може закріпитися на даху жорстким чином, т. К. При зміні температури, труба може дещо змінюватися в розмірі, що може привести до деформації перекриття.

У лазні часто використовуються труби особливої конструкції, звані «сендвіч». Вони являють собою дві труби різного діаметру, одна з яких знаходиться всередині іншої. Простір між ними заповнений шаром утеплювача. Мало хто знає, що зовнішня частина такої конструкції має майже такий же температурою, як і внутрішня частина димоходу.

Треба знати! Основне призначення такого пристрою - забезпечення нормальної тяги, а зовсім не поліпшення протипожежних властивостей.

Часто господарі, в цілях прискореного протоплювання лазні, допускають перегрівання печі. Якщо температури зовнішньої частини труби перевищують допустимі значення в 400 ºС, то це загрожує виходом з ладу зовнішньої частини сендвіча, що призведе до виникнення загрози пожежі. Тому ні в якому разі не можна допускати зменшення відстані між трубою і навколишніми предметами.

СНиП 2.04.05-91 (п.3,83) дає наступні рекомендації.

Відстань до горючих конструкцій в разі використання труб з цегли або бетону повинно бути не менше 13 см. Для керамічних труб, не оснащених ізоляцією, відповідне відстань буде більше 25 см, для труб з ізоляцією - 13 см.

Бажано закладати ці параметри ще на стадії проектування лазні, так як крок при установці балок перекриття зазвичай буває не великий. Якщо він дорівнює 60 см, то буде можливе використання тільки ізольованих труб.

Тепер подивимося, яку відстань між балками повинно бути при використанні не утепленого димоходу. Якщо внутрішній діаметр дорівнює 11.5 мм, то додаємо до нього необхідне за правилами безпеки відстань з усіх боків в 25 см, отримуємо 61,5 см. Отриманий результат не вкладається в наявне відстань між балками. Причому діаметр труби може бути ще більше, і тоді розбіжність розміру димоходу і кроку балок стає ще більш помітним.

Порада! В інструкції до печей виробники зазвичай вказують відстань, мінімально необхідне для проходу димоходу через перекриття з різних матеріалів. Споруджуючи димохід, скористайтеся цими значеннями.

Вогнезахист

Отже, який же ізоляційний матеріал краще використовувати для теплозахисту, споруджуючи прохід димоходу через стелю своїми руками?

Мінеральна вата. Зберігає свої властивості аж до 300 º С. Більш високу температуру (до 1000 ºС) здатна витримати жорстка мінвата ПЖ - 175. Недоліком є виділення формальдегіду, що може завдати шкоди здоров'ю. Також недостатньо стійкий до впливу води;

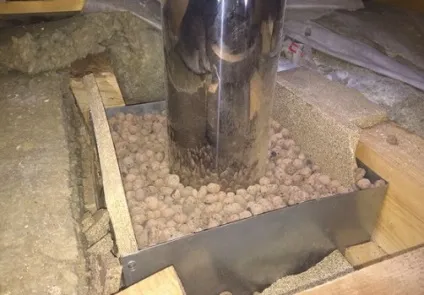

Керамзит. Добре переносить намокання. Недоліком є необхідність спорудження додаткових ємностей для його розміщення;
Базальтовий картон. Екологічно безпечний. Лист товщиною 5 мм може витримати температуру до 900 ° С;
Азбест. Дуже добре справляється з вогнезахистом, але при цьому виділяє шкідливі речовини. Тому в разі його використання для трубопроводів необхідно ізолювати приміщення від нього за допомогою металевих листів;
Мінер. Здатний витримувати нагрівання до 600 ° С, не руйнуючись від води і будучи абсолютно екологічним матеріалом.

Базальтовий картон в дії. Чудова вогнезахист.

Деякі фахівці до цих пір використовують для теплоізоляції пісок або глину, але такий спосіб поступово відходить в минуле.

Знизити ймовірність загоряння можна, використовуючи ще кілька способів.

Спорудження на димоході водяної сорочки. При цьому потрібно виносної бак. Також буде необхідно підвести холодну воду. Зате утворюється гаряча вода зможе використовуватися в душі або для опалення. Зате значно знизяться температури вище водяної сорочки, що знизить ймовірність прогорання труби;
Можна розташувати над пічкою бак з водою, завдяки чому буде також забезпечено захист димоходу від надмірного нагрівання. Але при такому способі доведеться постійно стежити за тим, щоб вода в баку не закипала і вчасно заливати холодну воду;
Укласти на трубу камені. Знадобиться опора для перерозподілу їх маси.

Використовуючи всі ці способи, можна домогтися зниження температури в установленому проході, що значно збільшить пожежна безпека.

Для збільшення пожежної безпеки в бані, можна використовувати такі матеріали, як стекломагніевие листи і вогнестійкі гіпсокартонні листи. Їх використовують, закриваючи ними самі перекриття і отвори в них, через які проходить димохід. Як вогнезахисту підійдуть тільки листи класу Преміум, промарковані «НГ». Якщо таке маркування відсутнє, то використовувати такі вироби для захисту від вогню не можна.

Спорудження переходу через перекриття

Розглянемо, як зробити димохід в бані через стелю. Це можна здійснити двома способами.

Використовувати готову оброблення;
Змонтувати прохідний вузол своїми руками.

Застосування готової оброблення

Для того, щоб повноцінно захистити елементи покрівлі від впливу високих температур, що виникають при проходженні по димоходу продуктів горіння, а заодно закріпити трубу в необхідному положенні, використовується так звана стельова оброблення.

Щоб спорудити прохід димоходу через перекриття, необхідно придбати прохідний стельовий вузол для димоходу в будівельному магазині. Він представляє з себе короб, виконаний з мінеріта або металу, з'єднаного з пластиною з нержавіючої сталі. У центрі конструкції є отвір, в яке поміщається сендвіч. Такий пристрій виконує, крім іншого, ще й декоративну функцію. Пластина, прикріплена до нього, закриває стельове отвір, надаючи йому більш естетичний вигляд. Крім того, на цю пластину спирається утеплювач, яким заповнюється місце між елементами перекриття і трубою.

Вони бувають двох видів:

- з ізоляцією, що виглядає як дві пластини в поєднанні з ізольованою трубою;

- без ізоляції, що вдає із себе короб, виготовлений з металу, який належить заповнювати ізоляційними матеріалами власноруч і отвір, призначене для установки труб.

Оброблення зустрічаються різних форм. Іноді вони виглядають як металевий циліндр, в такому випадку пластина значно перевершує його за габаритами. Якщо використовується такий пристрій, а стельове отвір має квадратну форму, то все одно необхідно дотримати всі перераховані параметри, необхідні для забезпечення пожежної безпеки конструкції. При цьому необхідно посилити захист дерев'яних конструкцій лазні за допомогою смужок металу.

Установка готового перехідника

Вирізати отвір в стелі, з огляду на габаритні розміри оброблення;
При необхідності здійснити утеплення;
Встановити прохідний вузол димоходу в перекриття;
Підвести трубу до стелі, при цьому її довжина повинна бути на 100-150 мм менше висоти;
Приєднати ділянку труби, розташований зверху даху;
Провести герметизацію всіх стиків, що виникли при здійсненні проходу димаря через дерев'яне перекриття.

Установка перехідника, виконаного власноруч

Можна здійснити проведення димоходу через стелю в лазні і без заводських вузлів.

Розглянемо, як виготовити стельові прохідний вузол своїми руками. Для цього потрібно:

- димохідна труба;

- матеріал, обраний для термоізоляції проходу труби через стелю лазні;

- пластини з металу.

Труба в лазні через стелю і дах встановлюється, слідуючи описаним нижче рекомендацій.

Вирізати в перекритті отвір, що перевищує розмір труби на 13-18 мм;
У зроблений отвір виводиться один край труби;
Зсередини приміщення на стелю накладається пластина;
Здійснюється утеплення проходу димоходу через стелю. Оптимальним є виготовлення теплоізоляції стельові прохідного вузла з мінеріта.
Простір, що залишився між стелею і пластиною, необхідно також заповнити шаром утеплювача.
Пластина кріпиться за допомогою саморізів.

Обдумуючи, як встановити трубу в лазні через стелю, обов'язково приділіть увагу такому важливому чиннику, як вибір відповідного місця для проходу перекриття для димоходу.

Основна функція перехідника - захист від загоряння

Його можна встановити або прямо на конику, забезпечивши при цьому хорошу тягу і відсутність скупчення опадів; або поруч з коником.

Увага! Ніколи не встановлюйте димохід в місці, де з'єднуються скати даху.

Оброблення димоходу, встановлена своїми руками, зажадає трохи більше часу, ніж придбана в магазині, але допоможе заощадити кошти, такі необхідні при будівництві.

Встановлюючи оброблення в стельові - дахове перекриття, майстри часто стикаються з такою складністю, як необхідність зробити димохід в бані через стелю строго вертикально, розмістивши його при цьому по центру проходу. Для цього можна порекомендувати використовувати схил. Його піднімають нагору і опускають в центр димоходу. Цю точку відзначають на стелі і використовують в якості відповідної позначки перед тим, як зробити прохід труби через стелю лазні.

Правила проходу через перекриття

Перед тим, як провести димар через дерев'яне перекриття, необхідно ознайомитися з правилами установки стельового прохідного вузла для димоходу своїми руками.

На виході з печі встановлюється тільки металева труба з товстими стінками без теплоізоляції. Це пов'язано з тим, що в цьому місці температури досягають таких значень, які не здатні витримати мінеральні матеріали.
Труба в лазні через стелю і дах проводиться в оточенні утеплювального матеріалу.

У місцях проведення труби в лазні через стелю не допускається наявність стиків при перетині перекриттів. Вони можливі або нижче, або вище їх;
Горизонтальний ділянка не повинна перевищувати 1 м;
Максимальна кількість колін при проході димоходу в лазні через стелю - три;
Прохід труби через стелю в лазні не дозволяється закріплювати жорстким чином.

ізоляція стиків

Споруджуючи оброблення труби на стелі лазні, користуються герметиками, що забезпечують міцність стиків і витримують високі температури.

Хомути, використовувані в конструкції, повинні бути виконані з такого ж матеріалу, що і сам димар.

Ретельна обробка проходу труби через покрівлю дуже важлива. В іншому випадку можливі такі наслідки:

- проникнення вологи всередину димоходу може призвести до поступового руйнування конструкції, наслідком чого буде проникнення диму між покрівлею і перекриттям, а отже, збільшить ризик виникнення пожежі;

- постійно накопичується всередині димоходу рідина може привести до утворення грибка та іржі;

- порушення герметичності може призвести до збільшення тепловтрат;

- Якщо вода потрапить у даху може привести до гниття кроквяної конструкції.

Для додаткового захисту від попадання води, використовуються спеціальні «фартухи». Вони бувають різними: зробленими з металу і завдяки цьому жорстко пов'язаними з даху; вбудованими заздалегідь в лист, який використовується для покриття покрівлі; гнучкими, виготовленими з пластичних матеріалів - гума або силікону. Розмір цих фартухів потрібно вибирати, враховуючи діаметр труби димоходу.

Тому герметизація всіх стиків є завершальним, але при цьому виключно важливим моментом виведення димоходу назовні.

Таким чином, скориставшись нашими рекомендаціями, як встановити трубу в лазні через стелю, нескладно виконати цю роботу самостійно.
