Як зробити дерев’яну медогонку, все своє!

Пристрій найпростішої медогонки. Пропонована медогонка дуже проста по пристрою і зроблена з дерева, за винятком осі, підшипників і шківів. Мед відкачується на ній одночасно з двох рамок, з обох сторін відразу. Обертання здійснюється в площині рамок зі швидкістю 400-700 оборотів в хвилину.

Мал. 1.
Зовнішній вигляд медогонки зображений на рис. 1. Вона являє собою вертикально розташований дерев'яний барабан восьмигранної форми. Усередині барабана обертається ротор з рамками. Барабан встановлений на дерев'яних ніжках, висота яких дозволяє ставити під кран медогонки емальоване відро. Медогонка розбирається на три частини (А, Б і В). Кришка А знімається для постановки рамок. З відокремленням частини Б легко виймається ротор, що робиться при митті медогонки. Для виготовлення медогонки придатні дошки з дерева будь-яких порід, але вони повинні бути сухими і несмолистих. Товщина отфуговать дощок 20 мм. Бічні стінки корпусу медогонки для рамок 435 × 230 мм вирізують з добре отфуговать дощок (бажано цільних) за розмірами, зазначеним на малюнку 2, по дві штуки кожної форми.

Мал. 2.
Для рамок 435 × 300 мм деталі нарізаються наступного розміру (мм): а - 770, б - 1110, в - 170, г - 385, д - 385, е - 220. По периметру кожна частина корпусу обшивається добре отфуговать 20-міліметровими дошками шириною 190 мм. Розташовуються ці дошки волокнами поперек периметра. Їх беруть трохи довший обшивають боку, а потім фугують під загальну лінію обріза. Нижні обрізи частин А і Б обшиваються плінтусами з рейок шириною 40 мм і товщиною 10 мм. При обшивці необхідно враховувати скоси торцевих стінок корпусу. У передній стінці частини В робиться отвір для стоку меду, розміром 20 × 20 мм. Закривається воно дерев'яною пробкою. Нижче отвори прикручується шурупами алюмінієвий жолобок. До частини В прикріплюються ніжки з дерев'яних брусків перетином 30 × 50 мм. Для більшої стійкості ніжки скріплюються між собою перекладинами (рис. 1). Довжина заготовок для ніжок 700 мм. Ротор виготовляється з дерев'яних брусків завтовшки 26 мм. Фігурні планки ротора, на яких тримаються рамки, затискаються між прямокутними планками болтами 3 × 65 мм. Для закріплення плічок рамок на кінці фігурних планок прикручуються шурупами алюмінієві щічки розміром 20x40x3 мм. Отвір для болта, що кріпить рамку в роторі, просверливается ближче до крайки, зверненої всередину ротора. Такі ж щічки прикручуються на фігурні планки для закріплення нижніх кінців рамки на відстані 200 мм від кінця планки.
Для рамок розміром 435 × 300 мм розміри деталей ротора такі (мм): а - 700, б - 100, в - 100, г - 20, д - 26, е - 637, ж -70, з - 26, і - 100 . Ось ротора виточується з алюмінієвого прутика. На кінці її до упору надягають кулькові підшипники № 201. Внутрішній діаметр його 12 мм, товщина 9 мм. Якщо підшипник буде узятий інший, то доведеться змінити і діаметр решт осі. Тому необхідно спочатку підібрати підшипники, а потім виточують вісь. Кріплення ротора до осі проводиться двома болтами 5 × 80 мм, що проходять через поперечні планки і вісь. Болти повинні бути закріплені з контргайками. Щоб отвори в планках і осі точно збігалися, їх потрібно просвердлювати після складання ротора. Ротор в зібраному вигляді встановлюють в центрі корпусу, для чого в частинах В і Б стамескою вибирають поглиблення для осі і підшипників з таким розрахунком, щоб нижня половина осі і підшипників топиться в частині В, а верхня половина - в частині Б. Підшипники, втоплені в такі гнізда, міцно тримаються в зібраної медогонці, і іншого кріплення їм не потрібно. При знятті частини Б ротор легко виймається. Механізм обертання ротора складається з ролика, колеса і пасової передачі. Співвідношення передачі 1: 6. Ролик виточується з алюмінію. Колесо може бути підібрано готове, наприклад, від ножної швейної машини. Віссю його служить довгий болт, закріплений на бічній стінці частини В. Ремінь також береться від ножної швейної машини або виготовляється зі шкіри. Механізм обертання може бути використаний від верстата для перемотування кіноплівки. Медогонка зовні шпатлюется, а всередині все щілини і нерівності закладаються воском з прополісом. Бджоляр-любитель П. М. Гірсенок з Мінська виготовив таку медогонку з фанери товщиною 8 мм ще в 1971 році для рамок багатокорпусного вулика. І дуже задоволений.
Медогонка легка, займає мало місця, швидко відкачує мед відразу з обох сторін сота. Її можна зробити і на більше число рамок, але тоді ротор повинен бути виготовлений з міцного нержавіючого металу, так як при швидкому обертанні важко завантаженого ротора розвиваються великі відцентрові сили, які збільшуються пропорційно вазі і швидкості обертання.

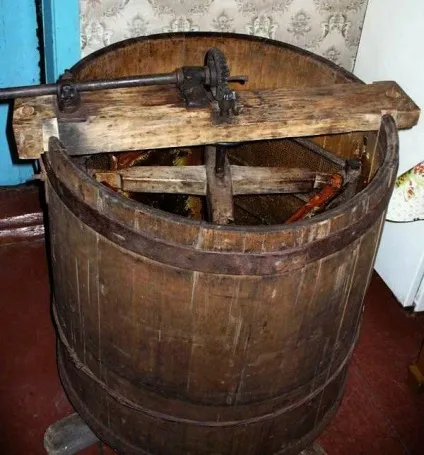

Як і випливає з назви, такий апарат виготовляється повністю з дерева, виключаючи підшипники, вісь і шківи. Вона виглядає як барабан з дерева про восьми гранях. Ротор з рамами обертається усередині цієї конструкції. Розміщується пристрій на ніжках, що дозволяє підставити під кран відро для меду. Виготовляти таку модель можна з будь-якої деревини, головне, щоб вона була суха і не містила смоли.

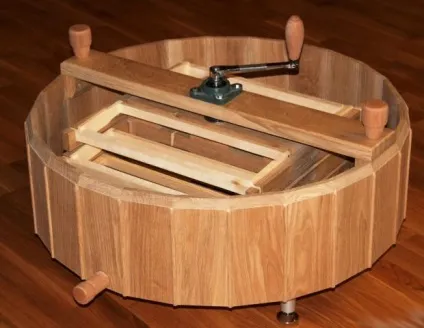

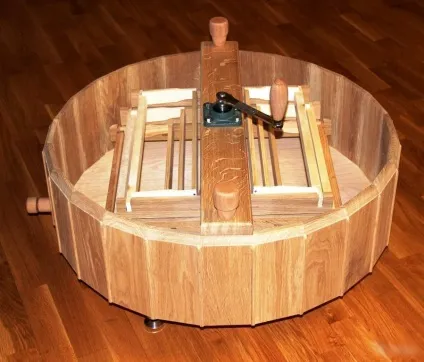

Планетарна горизонтальна дерев'яна настільна медогонка на 6 полурамок з регульованим вектором відцентрової сили! Дозволяє швидко відкачати мед з шести магазинних рамок. Відкачування відбувається одночасно з двох сторін за рахунок регульованого кута нахилу рамок. Механізм відкачування ручної, можливий варіант з електричним приводом.

Корпус і вузли медогонки виконані з дерева (дуб). Конструкція медогонки гарантує відсутність контакту меду з металевими частинами. Медогонка має високу стійкість і легко розміщується на поверхні столу. Опори дозволяють регулювати кут нахилу площини медогонки для збору меду в місці установки крана і забезпечують комфортну роботу. Медогонка розбірна для зручності обслуговування і перевезення.

Габаритні розміри медогонки в зборі Ø800х500мм. Розмір барабана Ø800х230мм. Ємність відстійника для меду 16 літрів. Діаметр осі 16 мм. Кріплення осі два підшипника з системою змащення. Кількість одночасно відкачуваних рамок від 1 до 6-ти. Завантаження зверху. Кран для зливу з дерева, вихідний отвір Ø18 мм. Продуктивність 24 напіврамки на годину. Вага 23 кг.
