Як зробити цебер для подачі бетону своїми руками
Жодна будівельна майданчик не може обійтися без бетонної або розчинної суміші. Навіть при використанні дерева в якості основного матеріалу створення фундаменту вимагає застосування штучного каменю, що забезпечує довговічність і надійність всієї споруди.
Крім завдання з транспортування необхідної кількості бетонної або розчинної суміші постає питання про її розвантаження і подачі безпосередньо до місця використання. У рішенні саме цієї проблеми допомагає цебер для бетону.
особливості пристосування
Такі пристосування служать для подачі бетону до опалубки або розчину до місця кладки невеликими порціями. Їх конструкція, обсяг і маса можуть відрізнятися.
різновиди

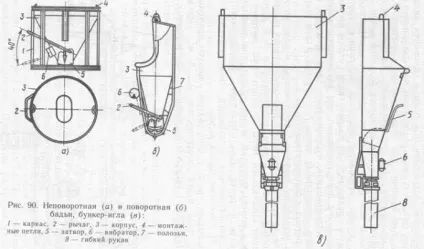

Бадді для бетону випускаються двох видів:
- Чарка, яка виконується в формі усіченого конуса з додатковим циліндровим верхом.
- Туфелька, що представляє собою прямокутний лоток з переходом в усічену призматичну піраміду.
Обидва варіанти передбачають застосування розвантажувальної техніки. Найчастіше бадді для бетону випускаються невеликого обсягу: від 0,5 до 3 м3, тому переміщати їх можна за допомогою будь-якого мобільного крана або маніпулятора.
Галузь застосування
Подібні пристосування допомагають здійснити наступні види робіт:
- розвантаження суміші з будь-якого виду транспорту, в тому числі автобетонозмішувача;
- проведення заливки важкодоступних місць конструкції;
- забезпечення подачі суміші при утрудненому під'їзді.
Звичайно, залишається варіант ручного розвантаження суміші, і заливки її в ті частини опалубки, до яких неможлива безпосереднім впорскуванням з транспорту. Але при цьому зростає навантаження на працівників, що збільшує час розвантаження і підвищує вартість доставки матеріалів, а також проведення всіх робіт. Виходить, що цебер для бетону допомагає додатково знизити витрати при зведенні конструкції.
В середньому обсяг подібних пристосувань становить не менше 1 м3, тому при виникненні несподіваних труднощів і неможливості прийняття суміші ємність може використовуватися як тимчасовий бункер для зберігання.
Конструкція ємності в формі конуса

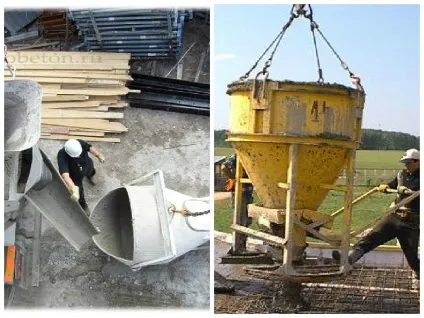

Бадья для бетону в формі чарки є універсальним пристосуванням для роботи з сумішшю будь рухливості. Будівельники часто називають таке пристосування «дзвіночком».
Розташовується бадья тільки вертикально і не призначена для нахилу або повороту (тип БН), тому вихідну воронку ємності часто постачають спеціальними лотками або рукавом для полегшення подачі бетонної або розчинної суміші.
Корпус ємності у вигляді чарки є приймальний циліндричний бункер, що переходить в усічений конус. Звужена нижня частина створює ефект воронки, що істотно полегшує прохід бетонної або розчинної суміші під власною вагою.
Циліндрична частина зазвичай посилюється спеціальними швелерами, оперізують її у верхній і нижній частинах. Завдяки цим елементам цебер для бетону чудово переносить завантаження малорухомих сумішей, що надають великий тиск на стінки ємності. Саме до швелерів кріпляться металеві петлі для роботи з краном.
Опора ємності виконується у вигляді кола, завдяки чому бадья чарка відрізняється високою стійкістю на будь-якій поверхні. Лоток виконується у вигляді округлого жолоби, кріплення якого здійснюється під кутом. Нахил забезпечує розвантаження ємності при самостійному русі суміші під впливом сили тяжіння.
Обсяг і ціна
Найчастіше така цебер виконується об'ємом 1 - 3 м3. Вартість пристосування в середньому коливається від 15 до 65 неоподатковуваних мінімумів доходів громадян, тому в малоповерховому будівництві найкраще взяти цебер в оренду, яка обійдеться в 500 - 800 рублів в день.
Особливості поворотною ємності

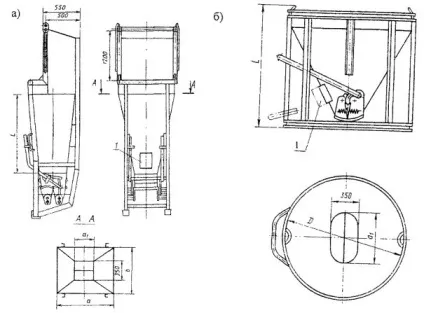

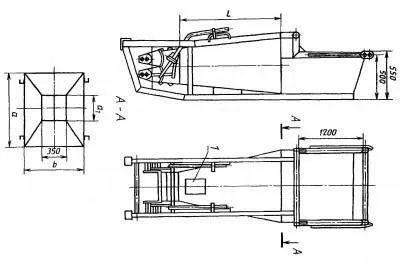

Бадья для бетону з горизонтальним завантаженням носить назву туфелька (тип БП). Відмінною рисою її є зміна положення заливки бетонної суміші. Приймання з транспорту здійснюється в горизонтальній площині, а переміщення і подача суміші в опалубку здійснюється вертикально або під будь-яким зручним кутом. За рахунок особливостей виконання такої ємності маса її може бути вище, ніж у неповоротної бадді того ж обсягу.
Корпус туфельки умовно ділиться на три частини:
- Прямокутний приймач бетонної або розчинної суміші.
- Бункер у вигляді усіченої піраміди.
- Двосекційний затвор, який регулює кут і інтенсивність подачі розчину.
Приймач і бункер
Приймач для суміші і бункер туфельки найчастіше виконуються з металевого прокату. Частина корпусу, виконана у вигляді усіченої піраміди, додатково посилюється поздовжнім каркасом з швелерів, що перешкоджають деформації конструкції при повному завантаженні.
Петлі для роботи з підйомною технікою кріпляться на каркасі з швелерів. Підсилює рама доповнюється спеціальними елементами - приводами, що забезпечують нахил ємності при бетонуванні або розвантаження розчину.
Туфелька забезпечується спеціальним затвором, обидві стулки якого мають власну рукоять управління. Завдяки такій конструкції можна регулювати подачу суміші. Для запобігання випадкового відкриття затвора, рукоятки забезпечуються спеціальними запобіжними кільцями.
З урахуванням особливостей будови суміш не завжди може бути розвантажена без додаткового впливу. Тому цебер для бетону в формі туфельки передбачає можливість використання навісного вібратора.
З урахуванням маси самої конструкції та обсягу ємності до 3 м3 найчастіше такі пристосування використовуються для подачі розчинної суміші. Вартість бадді такого типу варіюється від 30 до 90 неоподатковуваних мінімумів доходів громадян в залежності від максимального обсягу.
Самостійне виготовлення цебра
При бажанні подібні ємності для подачі сумішей можна зробити своїми руками. Найбільш простими у виготовленні є бадді для бетону в формі чарки. Для виробництва знадобиться тільки прокат достатньої товщини і якості, що направляють, зварювальний апарат та будь-відрізний інструмент.
підготовка креслення
При самостійному виготовленні та домашньому використанні обсяг ємності краще вибирати невеликий, близько 0,5 м3. Саме тому немає необхідності виконувати верхню циліндричну частину корпуса, що збільшує швидкість завантаження бадді.
Усічений конус фактично при розкритті фігури являє собою правильну призму, в основі якої лежать верхній і нижній діаметри. Розрахувавши параметри конуса по заданим обсягом, можна отримати характеристики призми. Отриману деталь необхідно перенести на металевий прокат.
Різка заготовки і зварювання конструкції
Виготовляючи цебер своїми руками, потрібно пам'ятати, що метал для ємності повинен витримувати агресивна дія середовища будівельної суміші і постійне зволоження. Тому слід вибирати прокат з нержавіючої сталі.
Після перенесення креслення на матеріал, отримана заготівка вирізається і зварюється. З різкою металу може впоратися звичайна болгарка, а зварювання найкраще вести високотемпературну або вибрати прокат, добре піддається звичайній зварці.
виготовлення каркаса
Отриману ємність необхідно посадити в каркас, який посилить всю конструкцію. Для його створення можна використовувати арматуру з діаметром прута 10 або 12 мм. Вариться куб з підставами у вигляді квадратів, сторона яких дорівнює верхньому діаметру ємності. Довжина напрямних відповідає висоті бадді. У нижній площині куба виконується квадрат, сторони якого рівні нижнього діаметра конуса.
Для посилення ємності від кутів верхнього підстави до кутів нижнього малого квадрата привариваются напрямні, на які спиратиметься конус. Після виготовлення всіх елементів, ємність приварюється до каркасу, а також додатково виконуються петлі для роботи з краном.
