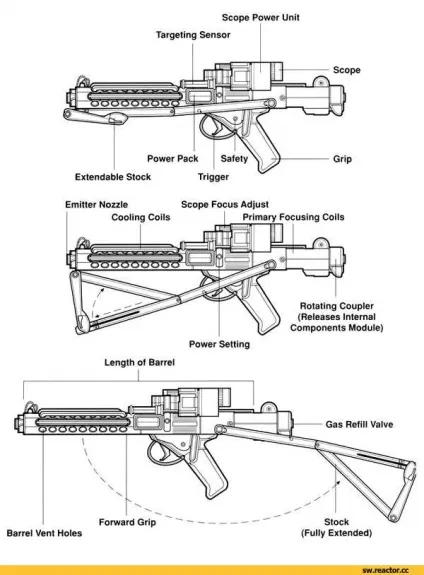

Як зробити бластер із зоряних війн своїми руками

Ця зброя джедая. Чи не таке грубе і примітивне, як бластер. Більш елегантне зброю більш цивілізованих часів.

- Обі-Ван Кенобі, Зоряні війни. Епізод IV: Нова надія

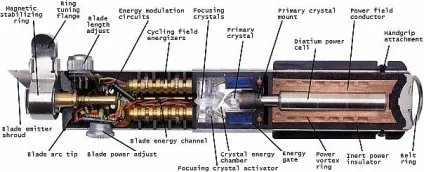

Напевно кожен з нас в житті дивився хоча б один епізод знаменитої кіносаги Джорджа Лукаса «Зоряні війни». Хто не мріяв хоча б раз пролетіти на Х-крилі по лабіринтах Зірки Смерті або пізнати Силу під керівництвом мудрого майстра Йоди. Ну а чого варто потримати в руці справжній світловий меч? Мрія ... скажете ви. Ну а чому б не втілити цю мрію в життя. Адже як відомо - Фантастика - це нереалізована реальність. Отже, сьогодні ми будемо збирати світловий меч. З чого він складається? Ось як виглядає справжній світловий меч в розрізі:

Як відомо, ритуал створення власного світлового меча був невід'ємною частиною тренування джедая і включав в себе не тільки технологічне уміння, а й гармонію з Силою. У глибоких печерах джедаї вибирали найкращі фокусировочниє кристали і потім завершували збірку меча, за допомогою медитації і зв'язку з Силою. За традицією створення світлового меча займало близько місяця. Воно включало в себе збірку частин як руками, так і за допомогою Сили, і медитацію для насичення кристалів.

Нам звичайно йти в печеру не буде потрібно :)

Ось приблизний список речей, які потрібно купити або мати:

Світлодіод Luxeon 3w (не купувати білого і синього кольору) або 5w (тут
можна взяти і білий).
Якщо купив білий 5w діод, колір можна змінити якщо на лінзу наклеїти
прозору кольорову плівку
Лінза на цей діод на 5 градусів
Тримач на 3 батарейки ААА (мізинчикові)
Кнопка вимикач без підсвічування
Динамік діаметром 25 мм не більше (якщо хочеш робити зі звуком)
Звукова плата ultrasound або інша від мечів HASBRO або Master
Replica (якщо хочете робити зі звуком) їх дуже складно знайти і вони
дорогі.

Якщо ви не вмієте нормально паяти і і збирати ланцюга, краще робити меч без
звуку. Припаяти плату до динаміка, диоду і батареям дуже важко. потрібно
точно розрахувати опір інакше електроніка згорить.

Хромована сталева або алюмінієва трубка діаметром приблизно 32 мм
Заглушка (або кришка) на неї (якщо підходящої не знайшлося, то її можна зробити див. Далі)

Прикрашення на ваш смак

Полікарбонатна трубка (прозора або світлорозсіювальна біла)
діаметром 25мм
Світлорозсіювальна плівка, якщо трубка прозора

Шпильки з різьбою
Гвинтики, болтики діаметром 3-4 мм довжиною не більше 10 мм. + Мітчики для нарізування різьблення такого ж діаметру.
Холодне зварювання (американська - Abro, українська - полірем і т.п.)
Ізолента чорна
Олово, каніфоль + проводки (найпростіші)

Ножівка по металу або болгарка (з відрізним диском по металу)
паяльник
Ручна дриль + свердла по металу різного діаметру від 2,7 до 10 мм
викрутка
Фарба аерозольна по металу на твій смак

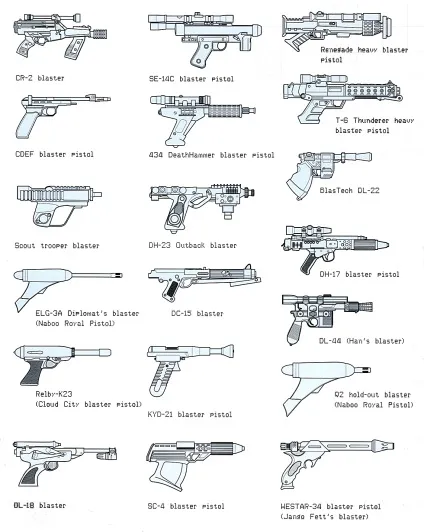

Отже, приступимо безпосередньо до створення меча. Для початку, необхідно намалювати тип і дизайн рукоятки. У всесвіті Зоряних воєн існує безліч різновидів мечів, основними з яких є однорічний, полутороручний, дворучний і двосторонньому меч (як у Дарта Мола в 1-му епізоді).

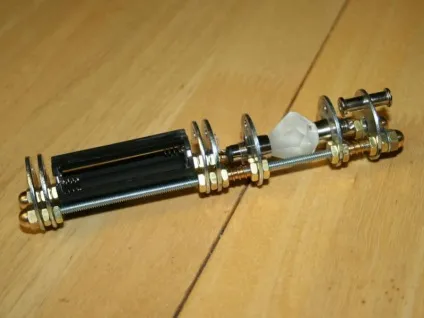

Не поспішайте робити корпус рукояті, так як її довжина багато в чому залежить від її «нутрощів». Якщо меч без звукової плати, то рукоять можна зробити коротше. Тримачі для батарейок також можуть бути різні по довжині. Намалюйте креслення внутрішнього каркаса. Можна звичайно просто запхати все спаяні нутрощі в рукоять але тоді вони будуть брязкати всередині і прослужать недовго :) Найбільш популярним є каркас на різьбових шпильках. Це такі металеві штирі з різьбленням, продаються в господарських магазинах і на будівельних ринках. Краще придбати шпильки тонший, не більше 4 мм. Орієнтовна конструкція виглядає так:

Необхідно враховувати також місце для сполучних проводів, пам'ятати що лезо для міцності повинна бути втоплена в рукоятку хочаб на 4 см (інакше в запалі чергової сутички воно просто вилетить).

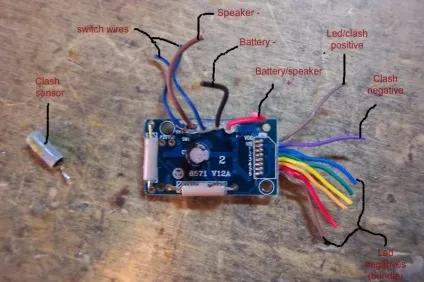

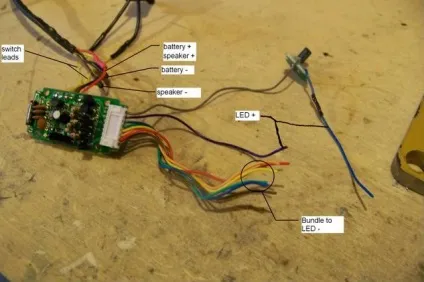

Приступайте до збірки внутрішнього каркаса. закріпіть на діоді лінзу, з'єднайте (спаяти) між собою діод, звукову плату, динамік прикріпіть проводки до клем держателя для батарейок. Якщо ви не використовуєте звукову плату, то спаяти всі досить просто, не забудьте тільки додати відповідний резистор в залежності від діода. Якщо ви вирішили робити повноцінний меч, зі звуком, то ось вам на допомогу схеми з'єднання звукових плат:

Переклад позначень на схемах: wires - дроти, speaker - динамік, clash - датчик зіткнень, led - світлодіод, battery - батарейка.

Коли ви спаяли всю електроніку, закріпіть її на каркасі і перевірте працездатність всього пристрою. Потім начинате робити корпус рукояті. Керуючись довжиною внутрішнього каркаса, відпиляйте болгаркою або ножівкою по металу трубку необхідної довжини. Виконайте необхідні технологічні отвори для вимикача, кріплення леза і т.п. Нарежте різьблення для кришки і підготуйте саму кришку. Якщо у вас є знайомий токар, попросіть його зробити кришку і нарізати різьбу :) У мене таких зв'язків не було і я зробив кришку сам з кришки від балончика дихлофосу :) ідеально підійшла по діаметру, я тільки зробив отвори для кріплення на винтиках. Зробіть в кришці отвори, інакше динамік буде звучати глухо.

Для виготовлення леза відпиляйте полікарбонатну трубку необхідної довжини (Враховуйте те що більше 4 см необхідно втопити в рукоять). Зробіть заглушку на один кінець з прозорого пластика (можна виточити з оргскла, можна відлити у формі, можна знайти :) Наклейте на внутрішню сторону заглушки дзеркальну плівку (у мене такої не було, тому я вирізав коло з компакт диска і приклеїв його). Приклейте заглушку, вставте в трубку светорассеивающую плівку. Прикріпіть лезо до рукояті (найбільш часто її вставляють в своєрідну муфту і кріплять гвинтиками).

Тепер, можна зайнятися прикрасами рукояті. Я пофарбував верхню частину в чорний колір аерозольною фарбою і накрутив сантехнічні хомути :).

На закінчення хотілося б розповісти про одного закордонного умільця під ніком slothfurnace. Він, користуючись токарним і фрезерним верстатом виготовляє не просто мечі, а твори мистецтва. Ось його сайт:

На цьому у мене все.

Бажаю успіху всім джедаям.
