Як зробити адаптер для діагностики своїми руками? Насправді це не складно, але спочатку давайте визначимося, навіщо він потрібен. Як відомо, в сучасних автомобілях є блок керування двигуном. Він має функцію діагностики. Щоб нею скористатися, до ЕБУ підключають комп'ютер, з встановленими на нього програмами. Робиться це через шину K-line, підключення відбувається через адаптер. Тобто, без адаптера провести діагностику не вийде.
Таким чином, адаптер потрібен для проведення самостійної діагностики двигуна вашого автомобіля. Врахуйте, що на старих іномарках використовуються шини L-line, вони трохи відрізняються.
Самостійно зробити адаптер нескладно. Але, вам знадобиться трохи повозитися зі створенням друкованої плати. Для цього доведеться шукати готову схему, або створювати її самостійно в спеціальних програмах. Найбільш зручним варіантом для створення схеми плати буде програма Nero PhotoSpanViewer. За допомогою цього ПО можна без проблем створити найбільш оптимальну схему для вашого випадку.
Починають роботу з пошуку схеми. В інтернеті можна знайти велику кількість принципових схем для подібного обладнання. Виберіть найбільш оптимальний варіант для себе. Щоб створити плату, вам знадобиться придбати стеклотекстолит або гетинакс. В крайньому випадку, підійде шматок старої плати, але з ним доведеться повозитися, готуючи його до роботи. Далі за допомогою програми робимо схему, і роздруковуємо її в нормальному розмірі. Важливо під час налаштування принтера поставити його в режим максимальної витрати тонера.
Досить складним процесом є перенесення малюнка схеми на плату. Найпростіше використовувати фотопапір. Вона найбільш підходить для цієї роботи. Для перенесення прикладаємо папір до плати, і прогріваємо її за допомогою праски. Папір приклеюється до плати. Наступним етапом є просвердлення отворів для установки елементів. Є спеціальні верстати для цього. Але, в побутових умовах можна обійтися звичайним дрилем. Свердло використовується тонке, іноді його не вдається повноцінно затиснути в патроні. В такому випадку, слід хвостовик обернути ізоляційною стрічкою в кілька шарів.
Після свердління отворів, потрібно замочити заготовку у воді. В результаті, папір розмокне і на платі залишиться малюнок доріжок. Для захисту від кислоти доріжки слід покрити нечутливим до кислоті лаком. Дуже зручно для цього користуватися нітроемаллю. Видаліть непотрібні ділянки фольги. Для цього плата протравливается. Робити це можна в наступному розчині:- Вода 250 мл;
- 2 ст.л. кухонної солі;
- 1 ст.л. мідного купоросу.
Воду для приготування бажано нагріти до 80 ° C. Травлення займає близько 5 годин. Тут важливо вчасно витягти плату. Варто її перетримати, хоча б на півгодини, то виникає ризик, що розчин роз'їсть і доріжки.
Припаюємо все радіодеталі необхідні для роботи. Встановлювати їх слід в порядку розташування на схемі. Зазвичай, цей етап роботи займає близько 30-40 хвилин. Після цього до плати припаиваются перехідники. Їх можна купити в магазині. Вам буде потрібно роз'єм стандартний від USB. В принципі, можна скористатися старою флеш-картою. Автомобільний роз'єм K-line доведеться купувати (ну або зробити USB K-Line адаптер самому). Підключіть їх до плати. При цьому, звертайте увагу на необхідність установки плати в корпус, і розміщуйте роз'єми виходячи з цього.

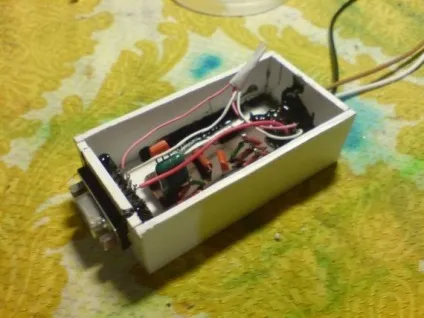

Найзручнішим корпусом буде чохол від магнітоли. Це дозволить вам зробити прилад компактним, але, разом з тим, в ньому плата прекрасно розміститься. Живлення від прикурювача. Бажано додати кнопку включення.
Висновок. Для правильного обслуговування сучасного автомобіля просто необхідно регулярно проводити діагностику. Це допоможе своєчасно виявляти і усувати несправності. Тому, водії цікавляться питанням, як зробити адаптер для діагностики своїми руками. Адже без цього пристосування просто неможливо провести діагностику. Зробити такий прилад можна самостійно з мінімальними витратами.
