Вихідна потужність підсилювача - це та, яка виділяється на навантаженні (динаміці). Аудіо-системи мають досить низький опір навантаження, тому для нормальної вихідної потужності потрібно оперувати великими значеннями сили струму. Чим більше вихідна потужність підсилювача, тим більшим має бути колекторний струм транзисторів вихідних каскадів. Спробуємо самостійно збільшити потужність підсилювача.

Як збільшити потужність підсилювача

що знадобиться

1. Навички пайки;
2. Комплементарна пара потужних транзисторів;
3. Двуполярность джерело живлення відповідної потужності і напруги;
4. Пасивні радіокомпоненти.

Інструкція

Якщо Ви досить добре розбираєтеся в електроніці, можете спробувати переробити свій підсилювач шляхом додавання додаткового блоку живлення відповідної потужності, який буде живити виключно вихідний каскад. Так, напруга на попередніх каскадах буде рівним напрузі без навантаження. Це дозволить підвищити коефіцієнт посилення майже в два рази.

1. Для збільшення вихідної потужності будемо використовувати найпростіший двотактний підсилювач потужності на комплементарної парі транзисторів.

Що таке комплементарная пара, можна дізнатися тут.

Після кодифікації всі функції вашого підсилювача залишаться такими, як були колись, збільшиться тільки значення навантаження, яку можна підключити на вихід. Параметри вихідної потужності будуть визначатися потужністю транзисторів комплементарної пари. Для прикладу будемо використовувати транзистори 2SA1943 і 2SC5200. за технічними характеристиками вони можуть коректно працювати на потужності 100 Вт.

Спочатку переконайтеся, що вони однієї серії випуску. це дуже важливо для якості звуку.

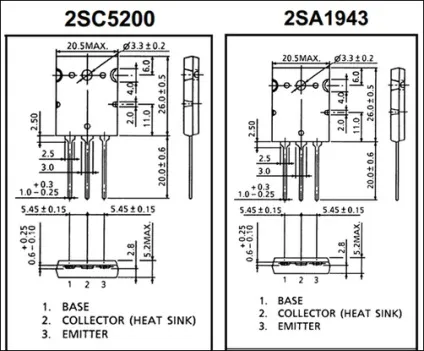

2. Шукаємо datasheet для даного елемента і визначаємо емітер, базу і колектор.

3. Пробуємо зібрати схему. Її можна паяти навісним монтажем, але для надійності краще розвести і протравити плату.

Діоди VD1, VD2 - будь-які кремнієві.

4. Після складання кожен транзистор потрібно прикрутити до окремого радіатора. і оскільки ми плануємо навантажити цей механізм на 100 Вт, краще до радіатора прикріпити кулер.

1. Ніколи не ставте транзистори комплементарної пари на один радіатор, таким чином ви зробите коротке замикання в ланцюзі харчування;
2. Якщо у вас є тестер, виміряйте параметр hFE для кожного транзистора. вони повинні бути рівними;
3. Організуйте якомога краще охолодження для силових транзисторів;
4. На кожен канал потрібно буде зробити окремий підсилювач;
5. Якщо буде чутно спотворення, то варто змінити номінал смещающих резисторів R1 і R2.
