Як замінити материнську плату на ноутбуці dell latitude d500 - блогофоліо роману паулова
Розберемо ноутбук Dell Latitude D500 і замінимо материнську плату.
попередження
використовувані інструменти
PH1 хрестова викрутка Phillips
2 мм плоска викрутка
Отже, приступимо до розбирання. Перш ніж почати розбирання, вимкніть ноутбук та виймайте акумулятор.

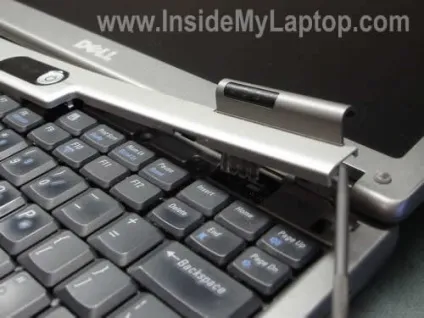

Подденьте з одного краю панель над клавіатурою невеликий викруткою. Зніміть панель над клавіатурою.

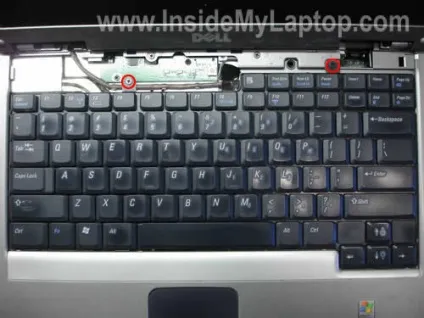

Викриття два шурупа кріплення материнської плати.

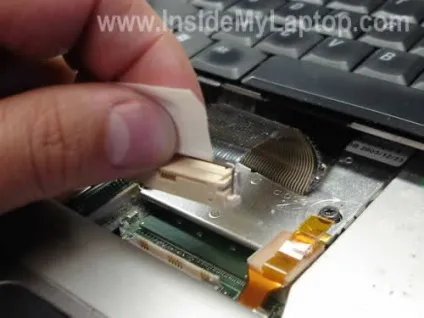

Від'єднайте шлейф клавіатури від материнської плати.

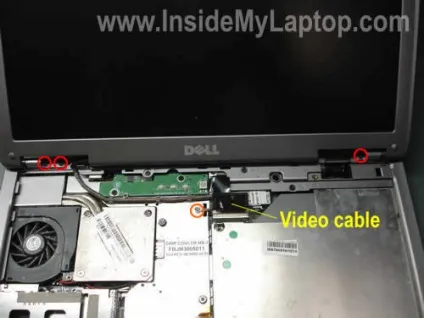

Обережно зніміть модуль монітора. Щоб замінити екран, знімати панель дисплея необов'язково. Можна робити заміну, не розбираючи ноутбук на частини.

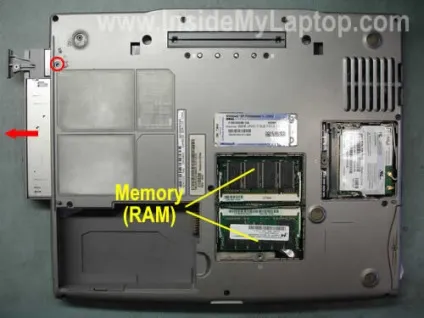

Викриття шуруп кріплення приводу CD / DVD і зніміть привід з ноутбука.
Вийміть обидва модуля оперативної пам'яті.

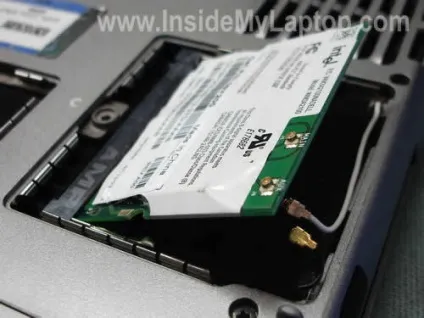

Від'єднайте обидва антенних кабелю від роз'ємів на бездротової мережевої карти і витягніть карту точно так же, як і модулі пам'яті - відігніть в різні боки засувки з обох сторін мережевої карти, і коли вона вийшла, візьміть її за краї і висуньте зі слоту
Викриття шуруп кріплення модуля жорсткого диска і зніміть модуль з ноутбука.

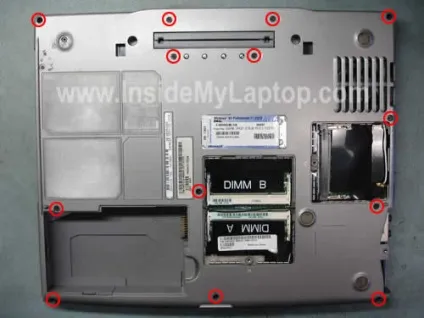

Викриття всі шурупи з днища ноутбука.

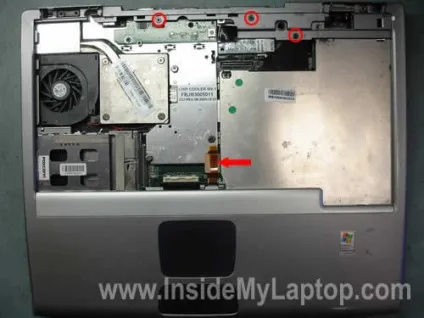

Викриття три шурупа кріплення верхньої частини корпусу.
Від'єднайте шлейф тачпада від материнської плати.

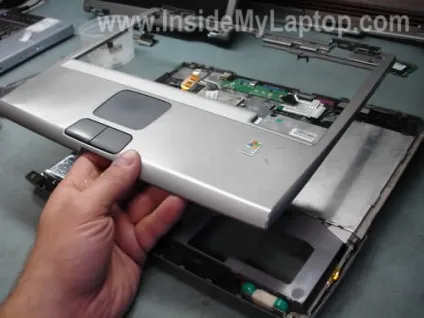

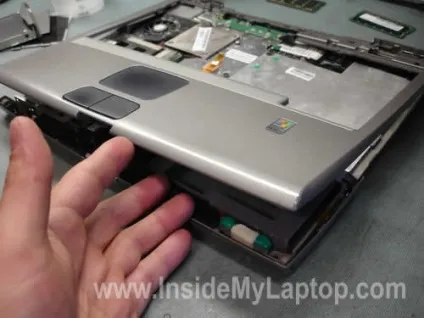

Подденьте і зніміть верхню частину корпусу, як показано на зображенні.
Отже, ви зняли верхню частину корпусу.

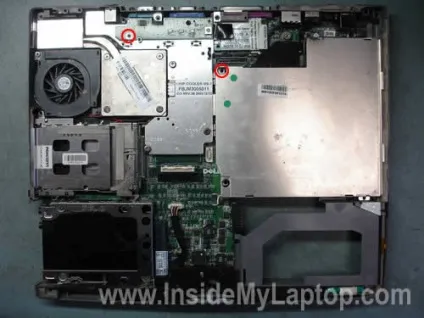

Викриття два шурупа з модуля материнської плати.

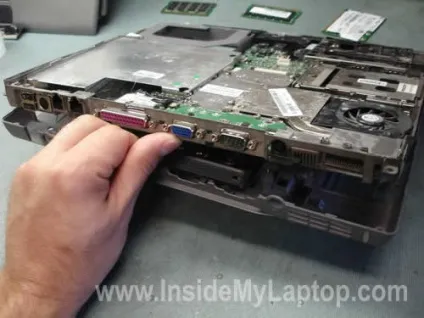

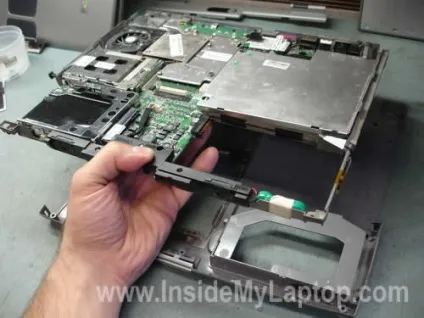

Тепер потрібно зняти модуль материнської плати, як показано на зображенні нижче.
Буде простіше зняти модуль материнської плати, якщо спочатку зняти дах відсіку батареї незалежній пам'яті (CMOS) / мікросхеми годин.
Отже, ви зняли модуль материнської плати.

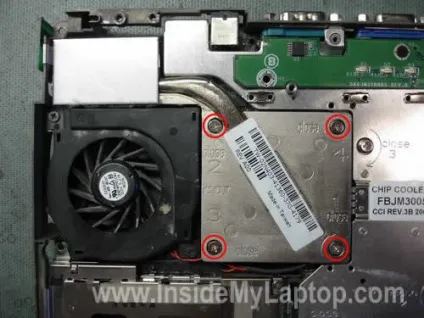

Викриття 4 шурупа кріплення радіатора системи охолодження процесора.

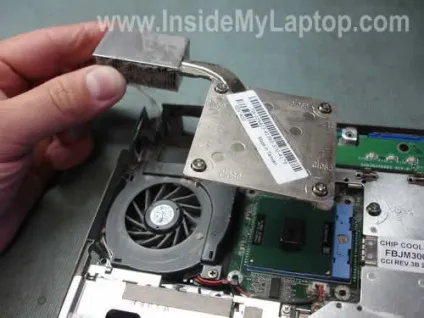

Зніміть радіатор. У нашому випадку радіатор забився пилом, і його потрібно гарненько прочистити.

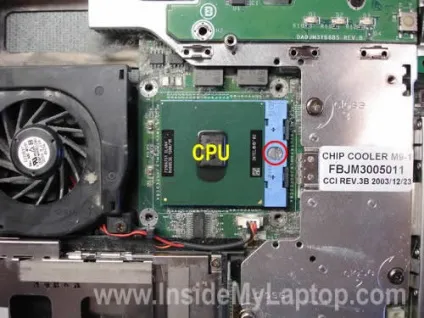

Тепер можна зайнятися центральним процесором. Розблокуйте роз'єм процесора, повернувши фіксуючий гвинт у відкрите положення. Обережно витягніть процесор і встановіть його в роз'єм на нову материнську плату. Не забудьте заблокувати роз'єм після установки процесора, інакше ноутбук не включиться!

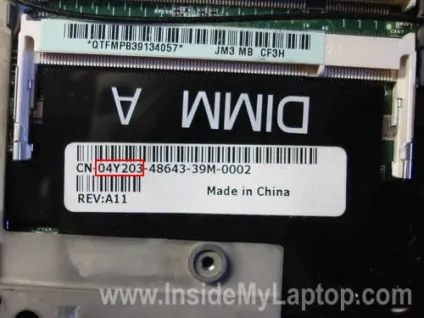

Знайти в продажу материнську плату на заміну можна за номером деталі на старій материнської плати. Він позначений на стікері, приклеєному близько слота для модулів пам'яті. Друга група цифр / літер довгого номера - це і є номер деталі.
Розбирання завершена. Збірку проводити в зворотному порядку.
