Як з’єднати дві первинні і дві вторинні обмотки трансформатора
≡ Головна → Статті та винаходи. → Як з'єднати дві первинні і дві вторинні обмотки трансформатора.
Темна точка позначає початок обмотки (ідентичну полярність обмоток в даній точці)
Об'єднуючи обмотки первинні між собою, ми тим самим призначимо застосування трансформатора або в мережі з напругою змінного струму - 110 -120 vv, або в мережі змінного струму 220 - 240 vv.
Об'єднуючи вторинні обмотки трансформатора і в залежності від схеми об'єднання, ми тим самим визначаємо яке схемне рішення буде використовувати ту чи іншу схеми об'єднання вторинних обмоток трансформатора.
Маніпулюючи способом об'єднання між собою первинних і між собою вторинних обмоток трансформатора ми можемо збільшити або зменшити вихідну напругу мул потужність. А також межі вхідної напруги.
Як з'єднати дві первинні і дві вторинні обмотки трансформатора.

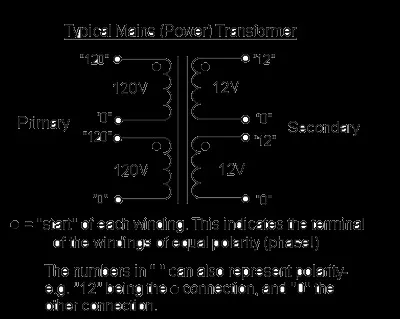

Типове з'єднання первинних обмоток трансформатора показано на зображенні зліва.
При паралельним (Parallel) з'єднанні, напруга живлення паралельно з'єднаних первинних обмоток трансформатора залишиться незмінним в нашому прикладі 120 v.
У разі ж послідовного (Series) з'єднання, напруга живлення подвоїться.
При такому з'єднанні ми зможемо подати, тепер уже на одну обмотку загальну 240v напруги.
Типове з'єднання вторинних обмоток трансформатора.

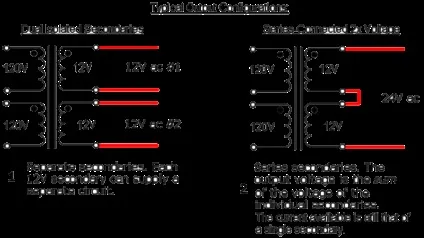

1. Перший варіант - це коли використовуємо як є. Кожна вторинна обмотка трансформатора живить свою навантаження.
2. Другий варіант - це послідовне з'єднання вторинних обмоток трансформатора.
У підсумку ми отримаємо подвійну напругу на виході 2 * 12.
Ми отримаємо вихідну напругу 24v при тих же токах, що і в схемі незалежної роботи вторинних обмоток.

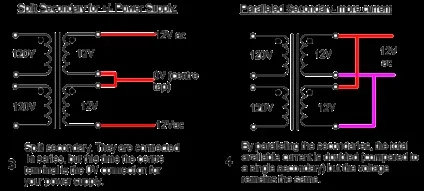

3. Третій варіант - це схема з середньою точкою. Цей варіант можна застосовувати в схемах з Двуполярность харчуванням.
4. Четвертий варіант - це паралельне з'єднання вторинних обмоток трансформатора. Така схема збільшує вдвічі вихідний струм. Збільшує вихідну потужність. напруга залишається тим самим.
Як з'єднати дві первинні і дві вторинні обмотки трансформатора. Трансформатори з подвійними обмотками перевічнимі і подвійними обмотками вторинними, мають хорошу універсальність, що дає можливість їх використання в різних схемних рішеннях.
Один з таких трансформаторів, з двома первинними обмотками на напругу 115 v (2 * 115v) і двома вторинними обмотками на напругу 12 v (2 * 12v) номінальною потужністю 8va. призначений для використання в ланцюгах змінного струму 50-60gz - Трансформатор 2x115V 2x12V 8VA 50-60hz, дивитися Тут >>>
