Як вставити таблицю Ексель в автокад
Зв'язок Ексель з Автокад

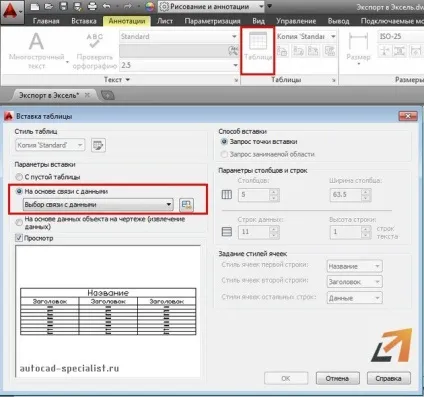

Також вставка таблиці Еxcel в Аutocad можна зробити безпосередньо при створенні таблиці. Для цього потрібно на вкладці «Анотації» вибрати команду «Таблиця» і в діалоговому вікні «Вставка таблиці» вказати параметри вставки даного об'єкта «На основі зв'язку з даними» (див. Рис.).

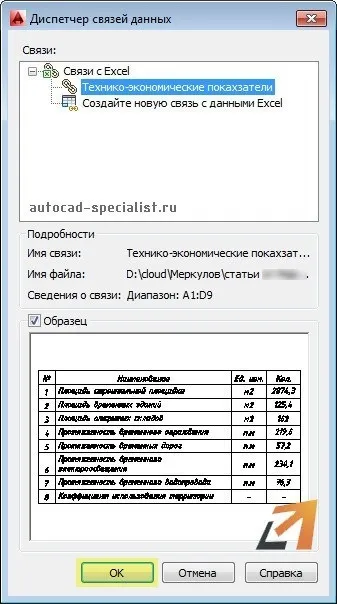

Який би спосіб не був обраний для імпорту з Ексель в Автокад, відкриється діалогове вікно «Диспетчер зв'язків даних», в якому потрібно вказати «Створити новий зв'язок з даними Excel» (див. Рис).
Після цього обов'язково введіть ім'я цих питань. Намагайтеся вказувати назву зв'язку, що відбиває її суть.
Вставка Excel в AutoCAD. Введення імені зв'язку

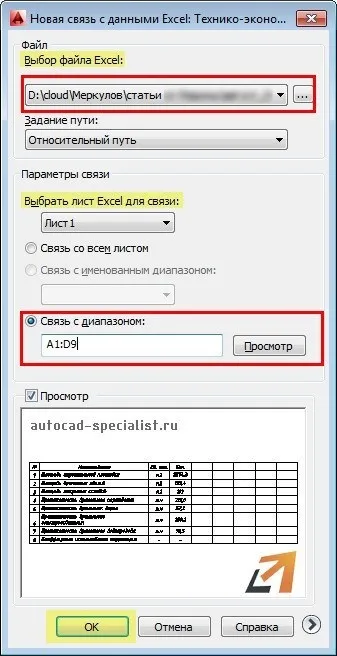

Наступний крок перенесення таблиці з Еxcel в Аutocad- вибрати зовнішній файл, зв'язок з яким ви хочете встановити. Передбачена можливість пов'язувати окремий Лист Excel або ж потрібний діапазон при експорті таблиці Excel в Autocad, шляхом вказівки осередків (див. Рис).

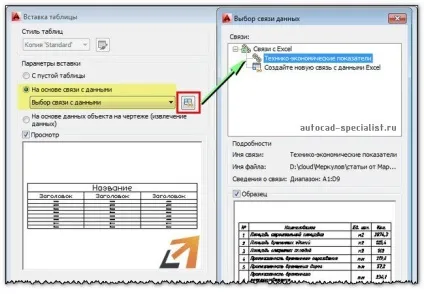

ПРИМІТКА: Якщо ви скористалися командою «Зв'язок з даними», то для того щоб відобразилася таблиця в графічному полі Автокада потрібно перейти на вкладку «Анотації», вибрати команду «Таблиця» і в випадаючому списку вибрати потрібну зв'язок (див. Рис.).

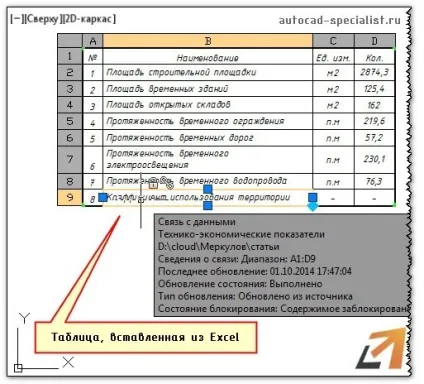

В результаті в графічному полі AutoCAD з'явитися таблиця, перенесена з Excel в Аutocad.
Зміна зв'язку таблиць Автокад з Excel
На закінчення хочеться відзначити, що експорт з Ексель в Авткоад, шляхом встановлення зв'язку, дозволяє оновлювати дані в таблицях при внесенні змін, тому що цей об'єкт являє собою якусь гіперпосилання.

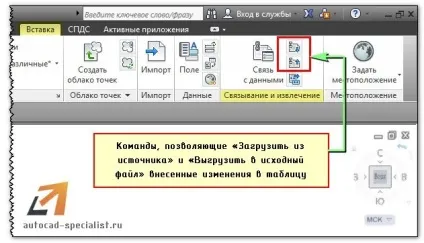

Команда «Завантажити з джерела» оновлює пов'язані дані в таблиці в поточному кресленні з урахуванням внесених коригувань в зовнішньому файлі, тобто з Excel в Аutocad. А ось за допомогою команди «вивантажити в вихідний файл» відбувається оновлення даних в файлі Excel в результаті зміни табличних значень у файлі Автокада. Іншими словами, якщо ви подкорректіруете таблицю в одному з файлів (будь то AutoCAD або Excel) завжди можна оновити дані за допомогою Завантаження / Вивантаження інформації (див. Рис.).
Вивчіть наші базові курси з розділу "Autocad для чайників", які можна знайти на цьому сайті (безкоштовно для абонентів)!
