Як встановити і підключити електричну плиту і духовку

Підключення побутових споживачів високої потужності виконується за досить жорстким нормативам. При установці електричної плити правильний електромонтаж - основна складова успіху. Ми розповімо вам, як встановити та підключити електричну плиту та духовку правильно і без особливих труднощів.

Врізка вручений панелі в стільницю

Чи відрізняється тумба під варильну поверхню від інших секцій кухонного гарнітура? Так, основна відмінність - розміщення корпусних планки не біля задньої стінки, а по центру короба. Плюс до того, розташування у планки горизонтальне, а не вертикальне, із зміщенням від верхньої кромки на 10 мм. Розміри секції цілком стандартні: 600х600, глибина загальна. І все ж конкретна модель панелі повинна бути відома ще на етапі проектування гарнітура: деякі з них мають досить нестандартні розміри.

Будемо виходити з того, що стільниця вже вирівняна і закріплена, а під фартух наклеєний плінтус. Переважна більшість техніки забезпечується схемами розмітки або накладним шаблоном. Переносимо розмітку на лицьову частину стільниці, перевіряємо відповідність розмірів і відступів, потім наводимо лінії різу шилом. Буде помилкою вести розмітку на тильній стороні стільниці - при випилюванні в такому положенні буде вириватися частина лицьового покриття.

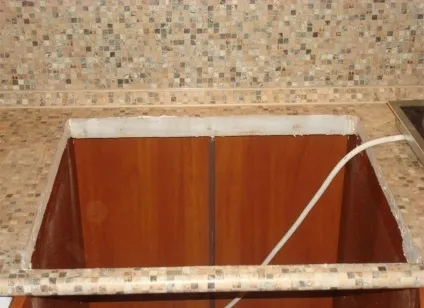

У підготовлену нішу приміряємо панель. Чи не заходить під своєю вагою - не докладає зусиль, а дивимося, яке місце не пускає, і допрацьовуємо рашпілем. Панель повинна входити вільно, бажано щоб і в щільно притиснутому положенні вона зберігала невелику рухливість для вирівнювання. Обрізну кромку потрібно обробити середньої шкіркою і густо обмазати силіконовим герметиком, щоб ДСП не тягнула вологу.

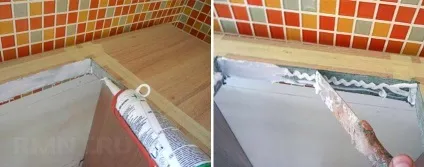

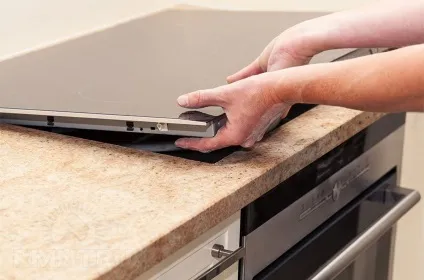

Після повного висихання клеїмо по периметру ущільнювальну стрічку з комплекту. Якщо її немає - наносимо в 1-2 мм від краю тонкий джгутик прозорого силікону. Чекаємо його підсихання близько 10 хвилин і вставляємо панель, її потрібно з силою притиснути, щоб силікон потрібним чином деформувався. Справа за малим - вирівняти плиту візуально по фартуху, кромці і малюнку, потім закріпити її з виворітного боку штатними «лапками».

Ніша під духову шафу: основні вимоги

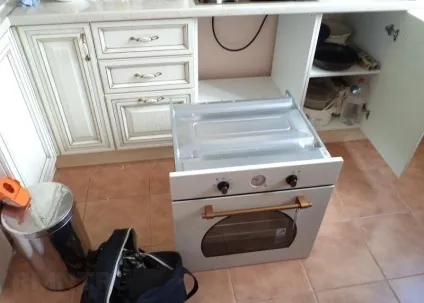

Електрична духова шафа майже не вимагає установки як такої, його потрібно просто вставити в заздалегідь підготовлений короб. Але тут важливо точне дотримання розмірів: лицьова частина шафи грає роль фасаду, тому зазори від сусідніх фронтів повинні бути близькі до номінальних. Ширина і висота короба (НЕ ніші) визначаються за розмірами лицьовій панелі шафи: до них досить додати 5 мм.

Духові шафи дуже чутливі до перекосу, тому горизонтальність установки модуля перевіряється бульбашковим рівнем.

Вирішення питання з захисним заземленням

Будь-які електричні прилади з металевим корпусом і органами управління повинні підключатися по трехпроводной схемою. Однак наявністю в розетках захисного провідника можуть похвалитися тільки новобудови, в більшості ж квартир заземлення доведеться виконувати самостійно.

Необхідно затягнути в квартиру третій провід від корпусу під'їзної щитка. Незважаючи на те що функції нульового та захисного провідника в ньому поєднані, окрема жила все одно необхідна, щоб уникнути випадкового перепідключення, наприклад, при заміні вступного автомата.

Живить кабельна лінія

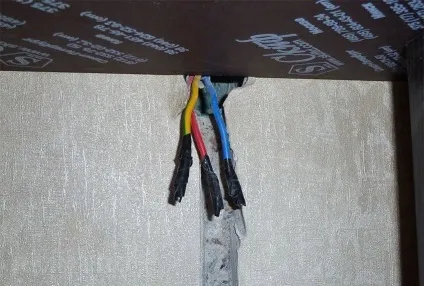

І панель, і духова шафа відносяться до розряду побутових споживачів підвищеної потужності. Для їх підключення потрібні окремі лінії, виконані кабелем ВВГнг 3х2,5. Переважно, щоб вони були прокладені приховано, ще до пристрою фартуха і установки кухонного гарнітура. Прилади потужністю понад 4 кВт рекомендується підключати кабелем з перерізом жил не менше 4 мм 2. вступної кабель також повинен бути посилений.

Як правило, лінії для вручений поверхні і електричної духовки ведуться від головного розподільного щитка, групові на таке навантаження не розраховані. Буде розумно виконувати підключення цих ліній і захисних пристроїв, минаючи вступної автомат.

підключення до електромережі

Перший варіант підключення має на увазі установку штепсельних розеток і використання штатних литих вилок. На жаль, навіть при заявленому номіналі в 16 А більшість арматури швидко виходить з ладу через ослаблення контактних губок. Тому такий спосіб підключення загрожує тим, що розетка буквально оплавітся через пару років експлуатації.

Дійсно якісні побутові розетки на струми від 20 А і вище (робочий струм деяких ВП може досягати і 30 А) знайти може бути складно. У будь-якому випадку ви можете використовувати штепсельні пари промислового зразка, адже у більшості виробників техніки гарантійні умови на провід і вилку не поширюються.

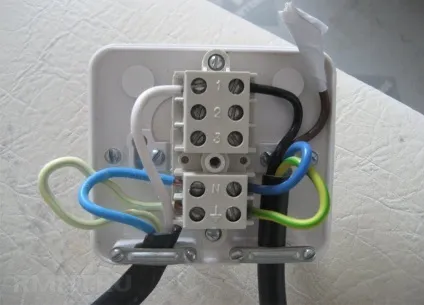

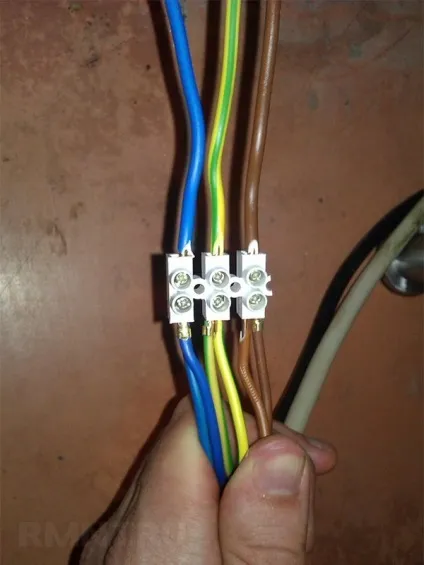

Якщо зовсім обрізати вилку, можна розмістити в місці виходу кабелю зі стіни компактну розподільну коробку. У ній з'єднання виконується на гвинтовий клемної колодки, контакти якої набагато довговічніші, ніж у більшості розеток. Якщо шафа і панель монтуються в одній кухонної секції, ви обійдетеся всього однієї коробкою.

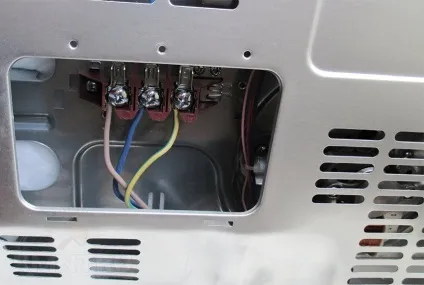

Природно, можна уникнути з'єднань кабелю і залишити більш довгий кінець, який можна буде підключити прямо на вступні клеми. Більшість виробників передбачають таку можливість і не розміщують гарантійних пломб на кришці потрібного відсіку.

захисні заходи

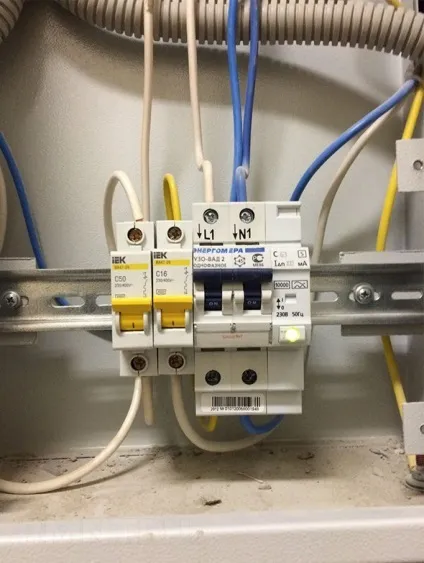

Підключення ліній, що живлять плиту і духовку, має виконуватися з беззаперечною установкою ряду захисних пристроїв. Токи в 15-35 А для побутових мереж вважаються значними, тому краще відмовитися від диференціальних автоматів і скласти схему на двох окремих пристроях.

Оскільки навантаження у такої техніки не має реактивної складової, а при включенні не спостерігається пускових струмів, оптимально підійдуть автомати з характеристикою відключення «А» як найбільш чутливі.

Деякі зразки сучасної техніки мають цифрове управління і приладову панель. Такі прилади дуже чутливі до перепадів напруги, тому відповідна захист (у вигляді пристроїв захисту від стрибків напруги) повинна бути передбачена.
