Як влаштований секретний радянський бункер

Даний об'єкт, який приймає Радіоцентр "Рубрика" - один з укріплених підземних центрів зв'язку на території колишнього СРСР, який забезпечував передачу наказів верховного командування західній угрупованню військ, розташованої в тому числі і в країнах Варшавського договору.

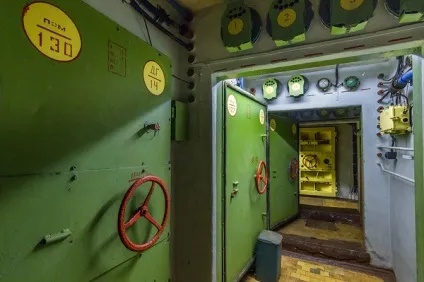

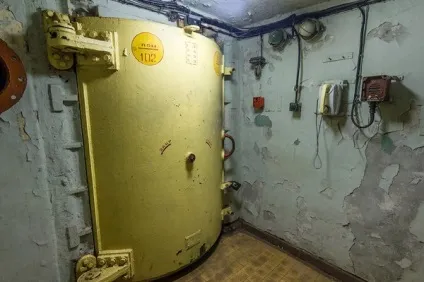

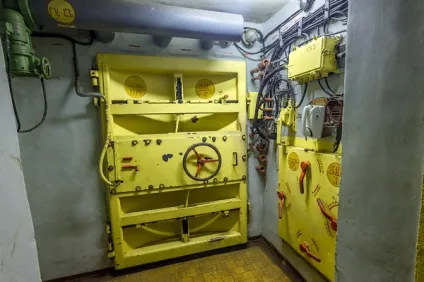

Далі розташовувалася система шлюзових камер. Усередині об'єкту підтримувалося тиск вище атмосферного - для захисту від проникнення бойових отруйних речовин. При проходженні камер тиск поступово підвищувався.

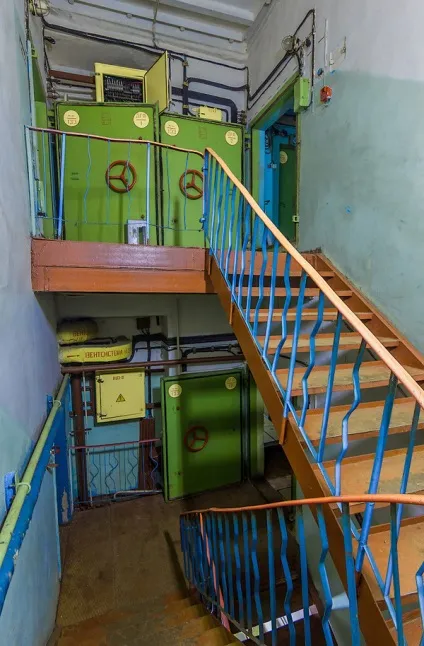

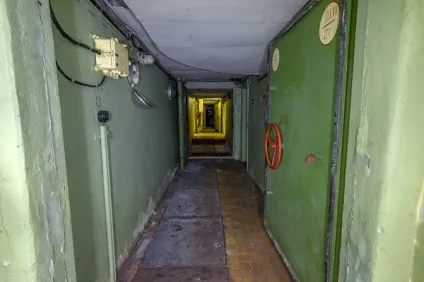

Далі тягнуться довгі коридори з безліччю перегородок. Всередині об'єкт нагадує підводний човен. Він розділений на три поверхи, кожен площею по 1200 м # xB2 ;.

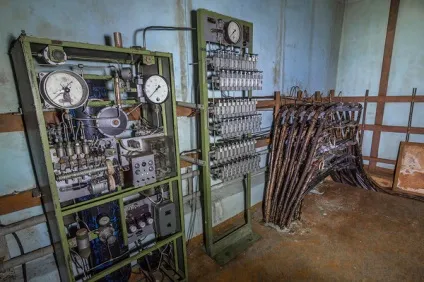

Навколо кожного бункера знаходилося антенне поле. Зв'язок з антенами і найближчими об'єктами здійснювалася через кабельні лінії. Всі кабелі були обладнані подвійними герметичними оболонками, всередині яких підтримувалося підвищений тиск. Будь-які пошкодження кабелю фіксувалися манометром, встановленим всередині бункера. Це дозволяло оперативно контролювати стан провідних ліній зв'язку та своєчасно усувати неполадки.

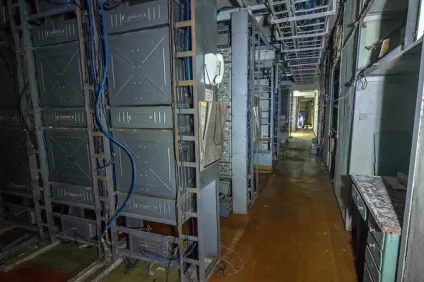

Інформація, передана по різним каналам зв'язку, передавалася в величезний лінійно-апаратний зал. Тут розташовувалася апаратура систем передачі з частотним розподілом каналів (ЧРК) і комутаційний стенд. Кожен блок відповідав за окремий канал.

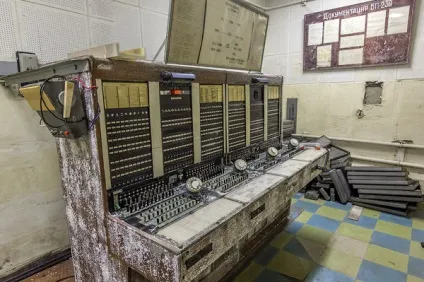

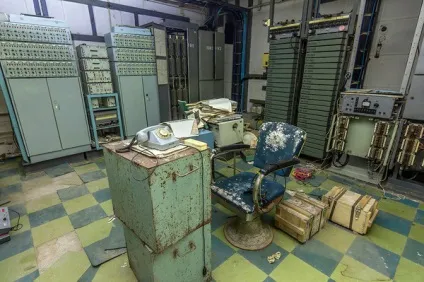

У приміщенні зі звукоізоляційними стінами розташований комутатор телекомунікації. Тут з'єднували абонентів один з одним. Працювали, в основному, жінки. Зв'язатися звідси можна було з будь-якою точкою Радянського Союзу і з усіма країнами-сателітами, навіть з Кубою.

Для того, щоб всі годинники об'єкта показували один і той же час, була передбачена годинна станція.

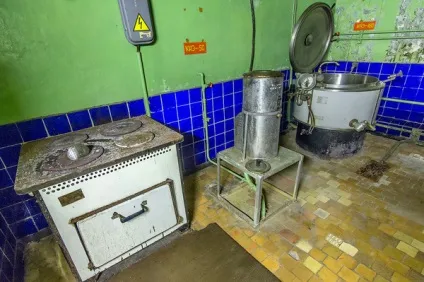

У мирний час гарнізон харчувався в їдальні військового містечка, черговим приносили їжу в термосах. Але на випадок бойових дій був передбачений харчоблок.

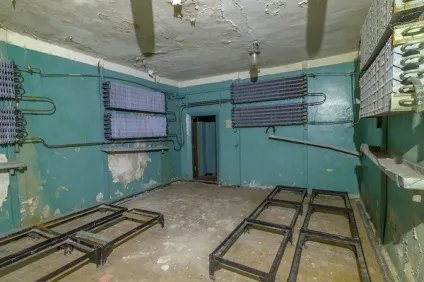

Також на об'єкті перебували три морозильні камери для зберігання продуктів.

Нижні два яруси бункера вже ніяк не пов'язані з передачею даних, а повністю віддані системам, що дозволяв автономно існувати протягом 2-3 тижнів.

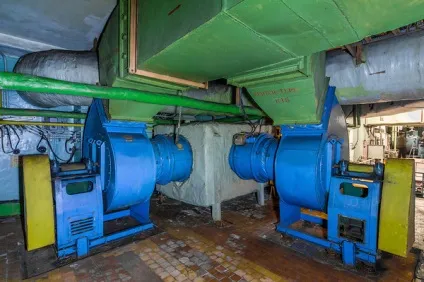

На -2 поверсі розташовані системи вентиляції. Всього на об'єкті існувало 16 систем вентиляції: припливна, рециркуляційна, витяжна, для дихання, для охолодження приладів тощо. Повітря в кожній з систем було необхідно очищати, охолоджувати, осушувати або зволожувати.

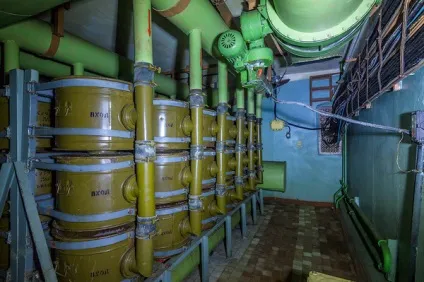

На випадок застосування отруйних речовин була передбачена вентиляція через вугільні фільтри.

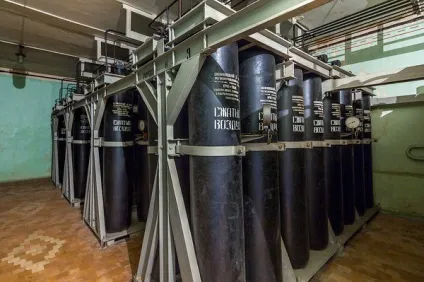

Залежно від того, в якому режимі перебувала частина, диспетчер вибирав режим повітрозабезпечення. При неможливості забору повітря з поверхні був передбачений автономний запас в 4000 м # xB3 ;, що зберігався в 96-ти спеціальних балонах.

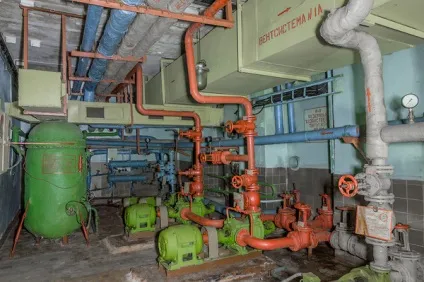

На об'єкті було кілька насосних станцій. Колір водопроводу відповідав їх призначенням в системах комплексу. Синій - вода для пиття і господарських потреб, червоний - система пожежогасіння. Тут же стояли електронагрівачі. За стіною залу розташовувалися резервуари для зберігання води, яка також використовувалася для охолодження машин. Крім того, об'єкт мав чотири власних артезіанських свердловини.

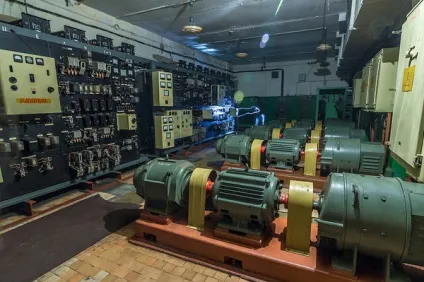

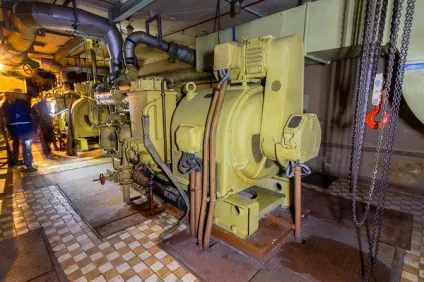

Харчування енергетичної системи комплексу здійснювалося дизель-генератором. Однак, перші 15 хвилин роботи дизель не міг підтримувати необхідне навантаження, тому використовувалися трёхмашінние агрегати. У них генератори, що видавали робоча напруга для живлення систем комплексу, наводилися в рух двигуном або змінного, або постійного струму. Останні харчувалися від акумуляторів, розташованих в сусідньому залі.

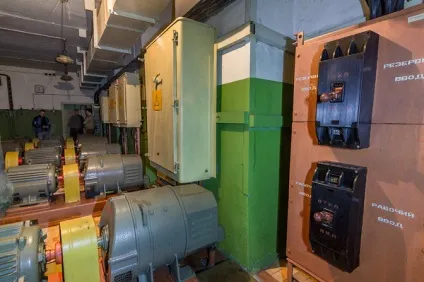

Тут були струми в кілька тисяч ампер, тому встановлені такі величезні рубильники.

Свята Святих бункера - приміщення з трьома судновими дизель-генераторами потужністю по 500 кіловат кожен. Вони забезпечували автономне електроживлення об'єкту і військового містечка в разі виходу з ладу силового кабелю з найближчої підстанції. Одного разу генератори об'єкта навіть забезпечували електрикою сусідній райцентр з населенням 8 тисяч осіб. Всі три генератора ніколи не працювали одночасно, система завжди була маю зарезервоване. Основні запаси палива зберігалися в двох ємностях по 60 м # xB3 ;, розташованих в грунті за зовнішніми стінами об'єкта. Для запуску дизелів використовувалися балони зі стисненим повітрям.

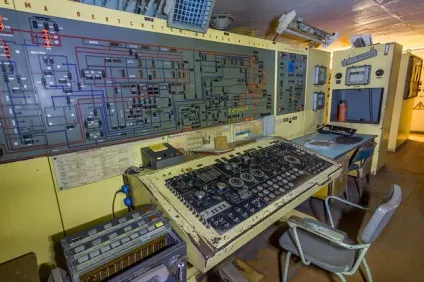

Управління всіма інженерними системами комплексу здійснювалося з диспетчерської. Майже весь простір перед пультом займає мнемонічна схема систем вентиляції, дверей і люків.

Тут розташовувалися робочі місця двох чоловік: диспетчера-техніка і диспетчера-зв'язківця. Залежно від ступеня бойової готовності технік вибирав певний режим функціонування споруди, дистанційно віддаючи команди на виконавчі механізми всіх інженерних систем комплексу. Зв'язківець міг подзвонити в будь-яку точку об'єкта, де знаходилися чергові.

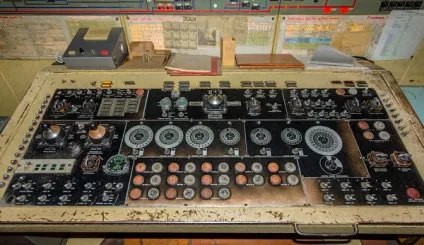

З одного пульта диспетчер міг управляти блокуванням дверей, заслінками венткіосков, гермоклапанамі, фільтро-вентиляційними установками, численними водяними насосами, холодильними машинами, системою видалення диму, тиском повітря в окремих приміщеннях, кожної з 16-ти вентиляційних систем.
