Як влаштований оптоволоконний кабель

У минулій статті розповідалося про найпоширеніші типах оптоволоконного кабелю, що застосовуються на Україні. А сьогодні - кабель в розрізі, і по ходу розповіді - деякі практичні моменти його монтажу.

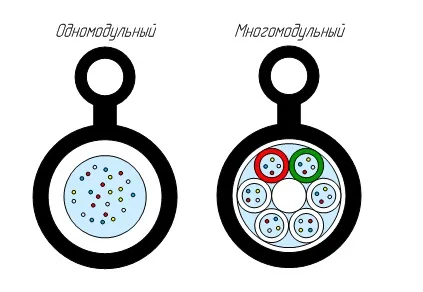

Ми не будемо зупинятися на докладній структурі всіх видів кабелю. Візьмемо якийсь усереднений типовий ОК:

Центральний (осьової) елемент.
Оптичне волокно.
Пластикові модулі для оптичних волокон.
Плівка з гідрофобним гелем.
Поліетиленова оболонка.
Броня.
Зовнішня поліетиленова оболонка.

Що ж являє кожен шар при детальному розгляді?

Центральний (осьовий) елемент

Склопластиковий прут в полімерній оболонці або без неї. Основне призначення - додає жорсткість кабелю. Склопластикові стрижні без оболонки погані тим, що легко ламаються при вигині і ушкоджують розташоване навколо них оптоволокно.

Оптичне волокно

Нитки оптичного волокна найчастіше мають товщину в 125 мікрон (приблизно з волосся). Вони складаються з осердя (по якому, власне, йде передача сигналу) і скляною ж оболонки трохи іншого складу, що забезпечує повне переломлення в осерді.

У маркуванні кабелю діаметр сердечника і оболонки позначається цифрами через слеш. Наприклад: 9/125 - серцевина 9 мкм, оболонка - 125 мкм.

Кількість волокон у кабелі варіюється від 2 до 144, це також фіксується цифрою в маркуванні.

Залежно від товщини сердечника оптоволокно підрозділяється на одномодовое (тонкий сердечник) і багатомодове (більшого діаметру). Останнім часом многомод застосовується все рідше, тому зупинятися на ньому не будемо. Відзначимо тільки, що передбачений він для використання на невеликі відстані. Оболонку многомодового кабелю і патчкордів зазвичай роблять оранжевого кольору (одномодовий - жовтий).

У свою чергу одномодовое оптичне волокно буває:

Стандартне (маркування SF, SM або SMF);
Зі зміщеною дисперсією (DS, DSF);
З ненульовий зміщеною дисперсією (NZ, NZDSF або NZDS).

У загальних рисах - оптоволоконний кабель зі зміщеною дисперсією (в т.ч. з ненульовий) застосовується на набагато більші відстані, ніж звичайний.

Поверх оболонки скляні нитки покриті ласий, і цей мікроскопічний шар теж грає важливу роль. Оптоволокно без лакового покриття пошкоджується, кришиться і ламається при найменшому впливі. У той час як в лакової ізоляції його можна скручувати і піддавати деякої навантаженні. На практиці оптоволоконні нитки тижнями витримують вагу кабелю на опорах, якщо в процесі експлуатації рвуться всі інші силові стрижні.

Однак не слід покладати на міцність волокон занадто великі надії - навіть покриті лаком вони легко ламаються. Тому при монтажі оптичних мереж, особливо при ремонті діючих магістралей, потрібна гранична акуратність.

Пластикові модулі для оптичних волокон

Це пластикові оболонки, всередині яких - пучок оптоволоконних ниток та гидрофобная мастило. У кабелі може бути або одна така туба з оптоволокном, або кілька (останнє - найчастіше, особливо, якщо волокон багато). Модулі виконують функцію захисту волокон від механічних пошкоджень і попутно - їх об'єднання і маркування (якщо модулів в кабелі кілька). Однак потрібно пам'ятати, що пластиковий модуль при вигині досить просто переломлюється, і ламає знаходяться в ньому волокна.

Якогось одного стандарту на кольорове маркування модулів і волокон немає, але кожен виробник прикріплює до барабану з кабелем паспорт, у якому це позначено.

Плівка і поліетиленова оболонка

Це елементи додаткового захисту волокон і модулів от тертя, а також вологи - в деяких видах оптичного кабелю під плівкою утримується гідрофоб. Плівка зверху може бути додатково армована переплетенням ниток і просякнута гідрофобним гелем.

Пластикова оболонка виконує ті ж функції, що і плівка, плюс служить прошарком між бронею і модулями. Є модифікації кабелю, де її взагалі немає.

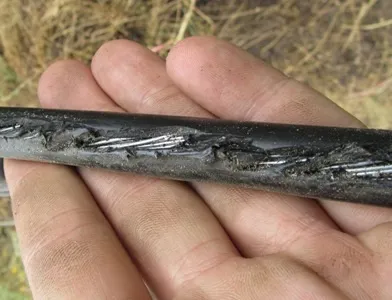

Це може бути або кевларовая броня (сплетені нитки), або кільце сталевих дротів, або лист гофрованої сталі:

При обробленні кевлар рекомендується не різати, а відкушувати, тому ріжучий інструмент практично моментально тупітся.

Зовнішня поліетиленова оболонка

Перший і практично найважливіший рівень захисту. Щільний поліетилен покликаний витримувати всі навантаження, які частку кабелю, тому якщо він пошкоджується, істотно збільшується ризик псування кабелю. Потрібно стежити, щоб оболонка:

a) Чи не була пошкоджена при монтажі - інакше потрапила всередину волога збільшить втрати на лінії;

b) Чи не стосувалася в процесі експлуатації об дерево, стіну, кут або ребро конструкції і т.д. якщо є ризик виникнення тертя в цьому місці при вітрових і інших навантаженнях.
