Як позначають двополюсний автомат на схемі розводки в електрощиті

Позначення автоматичних вимикачів на схемах стандартизовано і має виконуватися в такий спосіб. На принципових електросхемах, на яких показані всі лінії проводки, включаючи нульові і заземлення, подвійний автомат позначається таким символом.

На однолінійних схемах, наприклад в схемах електрощитів, для спрощення візуального сприйняття, подвійний автомат може позначатися так

Косі риски вказують на кількість полюсів автомата. В даному випадку їх два. Літерний код автоматичного вимикача на схемі - QF.

система вибрала цю відповідь найкращим

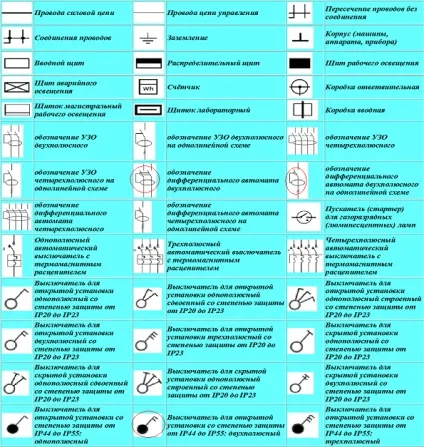

Ось так (виділив овалом)

на схемах розводки може позначатися двополюсної автомат.

Та й на самому корпусі двополюсного автомата є його графічне позначення (до речі, якщо вміти "читати" маркування на автоматах, то там є повна інформація, про виріб, і навіть схема підключення).

Тут важливо знати що двополюсної автомат це два однополюсних автомата (здвоєних) з'єднаних а один блок.

А взагалі існують норми і правила (ГОСТи, БНіП и.т.п) умовних позначень в електричних схемах проводки.

Тобто тут немає ніякої самостійності, все чітко і однозначно.

Крім графічних позначень, існують і літерні і цифрові.

Якщо в цілому, то "читати" електричні креслення складно, треба мати певний досвід, знання. вивчити всю нормативну літературу по цій темі.

Двополюсний автомат на схемі розводки електрощита зазвичай позначається ось так

де до клем, позначених непарними цифрами 1 і 3 підключається харчування, а до клем з парними цифрами 2 і 4 підключається, відповідно навантаження. Також показуються два електромагнітних расцепителя, які розмикають контакти при короткому замиканні, і два теплових розчеплювача, які розмикають контакти, якщо раптом робочий струм перевищує номінальний. Так що нічого складного.
