Як влаштований об’єктив

Навіть найпростіші сучасні об'єктиви складаються з двох-трьох лінз, а більш досконалі - ще складніше.

На рис. 4 показаний об'єктив «Юпітер-8». У ньому шість лінз.

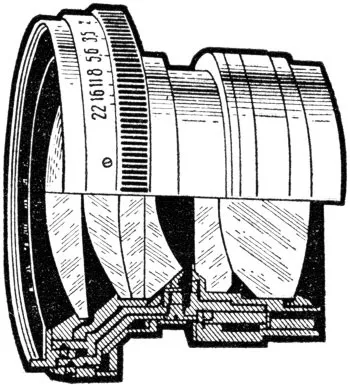

Мал. 4. В об'єктиві «Юпітер-8» шість лінз

Хоча проста збірна лінза і дає зображення, але через властивих їй оптичних недоліків зображення виходить поганим - різким тільки в центральній частині і абсолютно нерізким по краях. Прямі лінії на краях зображення виходять вигнутими.

Правда, багато недоліків простий лінзи можна значно пом'якшити за допомогою діафрагми (світлонепроникної заслінки з невеликим отвором в центрі), помістивши її перед або за лінзою. Цим засобом і користувалися перші фотографи, в розпорядженні яких не було хороших об'єктивів. Але із застосуванням діафрагми кількість світла, що проходить через об'єктив, у багато разів зменшується, що, природно, викликає значне збільшення витримки під час зйомки.

Пошуки інших способів, які дозволили б підвищити якість роботи об'єктива без зменшення його отвору, що діє, вже в перші роки існування фотографії показали, що досягти цього можна тільки поєднанням в об'єктиві двох або декількох лінз певної форми, виготовлених зі спеціальних сортів оптичного скла [3] . Першим таким об'єктивом був ахромат (рис. 5) - ахроматична лінза, склеєна з двох лінз. Потім запропонували перископ - об'єктив з двох окремих лінз. Пізніше був створений апланат. що складається з двох окремих ахроматов і проіснував майже 30 років як кращий об'єктив свого часу, хоча і йому були властиві деякі оптичні недоліки. І тільки на початку нашого століття вдалося створити найбільш досконалі об'єктиви, практично вільні від всіх недоліків. Об'єктиви ці отримали назву Анастигмат.

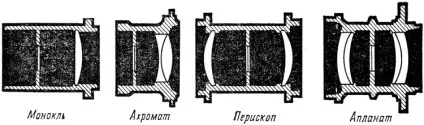

Мал. 5. Так удосконалювався фотографічний об'єктив

В даний час випускаються тільки анастигмати, якщо не брати до уваги деяких фотоапаратів спрощеного типу, в яких встановлюються більш прості об'єктиви. Оптичні схеми Анастигмат вельми різноманітні і часто дуже складні.

Фотографічним об'єктивам, як і фотоапаратів, привласнюють назви, наприклад: «Индустар», «Руссар», «Оріон» і т. П. Іноді ці назви доповнюють тим чи іншим цифровим шифром, наприклад: «Геліос-44», «Индустар-50 ». Лише зрідка в назві об'єктива відображаються конструктивні або інші особливості. Так, буквою «Т» позначають трьохлінзовою об'єктиви (триплети), приставкою «Теле» (наприклад, «Телемар») позначають телеоб'єктиви.

Головні оптичні характеристики позначаються на оправі передньої лінзи об'єктива поруч з назвою. Саме цими характеристиками і треба керуватися при покупці фотоапарата.

Всі сучасні об'єктиви дають вельми чітке і геометрично правильне зображення знімаються предметів по всьому полю фотокадру, але технічні характеристики і пов'язані з ними оптичні властивості у різних об'єктивів різні. Об'єктиви розрізняються по світлосилі, величиною головного фокусної відстані, куту поля зображення і роздільною силі. Найбільше практичне значення мають світлосила і головне фокусна відстань. Чисельні вираження цих характеристик і наносять на оправи об'єктивів.

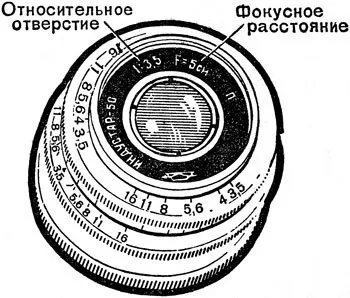

Мал. 6. Головні технічні характеристики об'єктива наносяться на його оправу

Погляньте на оправу об'єктива. Крім назви і порядкового номера ви побачите, наприклад, такі поки що незрозумілі вам умовні позначення: «1: 3,5» і «F = 5 см» (рис. 6). Перше з них характеризує світлосилу об'єктиву, друге виражає величину його головного фокусної відстані. [4] З сенсом і значенням цих характеристик необхідно ознайомитися в першу чергу.
