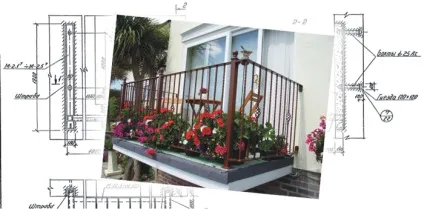

Як влаштований балкон в будинку
Балкони і лоджії сучасних будівель здебільшого представляють собою залізобетонні плити, так чи інакше закріплені на стінової конструкції будівлі.
Балкон повинен бути безпечним (витримувати вагу людей, устаткування, снігу, парапету), містити в своїй конструкції міцне і стійке огорожу балкона. Це відображено в нормативних вимогах, серед яких головні - такі:
- розрахункове навантаження по всій балконної плити приймається за 200 кг / м2, полосовая навантаження на ділянці шириною 80 см уздовж огорожі балкона - 400 кг / м2 (з огляду на вагу групи людей, що стоять уздовж перил, і вага парапету);
- горизонтальне навантаження на поручні перил приймається за 30 кг / м2, вертикальна - 100 кг / м2 (це забезпечить їх нерухомість при будь-якому впливі людини);
- висота огорожі балкона повинна бути не менше 105 см (з умов безпеки при тому, що спирається на перила);
- ширина простінка балкона (незаскленого частини стіни будинку) повинна становити не менше 120 см (вимога, що забезпечує можливість сховатися від вогню під час пожежі);
- мінімальна ширина балконних дверей - 70 см (для можливості доставки на балкон меблів та іншого обладнання);
- ухил підлоги балкона в напрямку від стіни - 2% (2 см на 100 см, що необхідно для відводу води від стіни будівлі і з плити і забезпечення цілісності конструкцій). Якщо огорожу глухе, в ньому роблять отвори для відводу води зі вставленими в них трубами або лотками.
Рекомендовані параметри балкона забезпечують зручність його експлуатації:
- ширина французького балкона, на якому можна тільки стояти, - 35 см (довжина ступні людини);
- мінімальна ширина конструкції для однієї людини, де поміститься стілець або крісло, 80 см;
- ширина балкона для розміщення крісла, столика, шезлонга - 120 см, площа - від 2,5 м2;
- ширина балкона для відпочинку групи людей - 150 см, площа - 4,5 м2.
- висота порога балконних дверей - 8-10 см (поріг необхідний для захисту приміщення від проникнення води, його відсутність можлива для широких балконів з навісом);
- висота вітрового екрану - 180 см (для створення комфортних умов його рекомендується встановити хоча б з одного боку).
При однаковій площі широкий балкон комфортніше в експлуатації, ніж вузький і довгий (на ньому зручніше розставляти меблі, виділяти зони). Конструкція простої форми (прямокутної, напівкруглої) простіше у виконанні, економічніше при будівництві і обробці (завдяки стандартних умов обпирання, більше можливостей використовувати типові вироби і елементи). Але найбільш виправдана форма балкона, продиктована архітектурою будинку (наприклад, балкон, розташований над еркером, повинен повторювати його форму, якою б вона не була).
Конструктивне рішення балконів залежить від схеми обпирання балконної плити, яких в будівельній практиці переважає три види: консольне, балкове спирання або кутова защемлення.
У будівельній практиці застосовуються найрізноманітніші схеми установки балконів:
- защемлення в конструкції зовнішньої стіни;
- пристрій консольної плити перекриття;
- спирання на приставні стійки, якими можуть служити залізобетонні, сталеві і дерев'яні конструкції;
- спирання на зовнішню стіну і підвіска до внутрішніх поперечних несучих стін, до покриття або перекриття;
- спирання на консолі внутрішніх стін або колон в каркасних будівлях.
Балкони з залізобетону застосовують тільки в будинках зі стінами і перекриттями з важких матеріалів. Балконні плити мають товщину 10-16 см, їх виконують в монолітному варіанті або використовують готові. Для різних способів обпирання потрібні різні схеми армування плит.
Консольна плита, затиснена в стіні. Конструкція економічна і проста у виконанні. Армування (із застосуванням швелерів, стержнів, сітки) розташовують у верхній частині плити. Спирається балкона на несучу конструкцію стіни становить не менше 15 см, в монолітному варіанті балконна плита може становити одне ціле з плитою перекриття. Металеві елементи балкона, стіни, перекриття з'єднують зварюванням.
Консольна плита на балках, затиснених в стіні. Як балок використовують швелери, встановлюючи їх з кроком 80-150 см і заводячи в стіну на глибину мінімум 30 см (відповідно до розрахунку). Поперек швелерів укладають арматурні стержні. Бетонну плиту можна залити на рівні балок (не заводити її в тіло стіни) або укласти поверх швелерів готові плити (в цьому випадку метал фарбують, щоб захистити від корозії).
Балочная плита з опорою за кількома сторонам або з точковими опорами. Конструкція можлива, коли балкон розташовується в місцях перепадів площині стіни будинку, що утворюють внутрішні кути (спирання по двох суміжних сторонах), ніші (спирання по двом протилежним сторонам), а також над будівництвом першого поверху (спирання залежить від розташування несучих стін або колон під балконом ). При наявності зовнішніх опор можна звести приставних балкон, не пов'язаний жорстко зі стінами будинку. Армування плити розраховують залежно від розташування опор і укладають в її нижній частині. Також в якості несучої конструкції під бетон можна використовувати балки (як при консольному балконі). Якщо для опори плити спеціально встановлені цегляні або залізобетонні колони, азбестоцементні труби, то вони повинні мати фундамент, розрахований відповідно до навантаження.
На будівельному ринкеУкаіни з'явилися нові технологічні схеми балконів, які дозволяють не тільки встановлювати балкони в процесі нового будівництва, а й замінювати такі конструкції під час ремонту та реставрації будівель. Нові технологічні схеми являють собою системи комплексних балконів, які складаються з металевого каркаса, огороджувальних балконних панелей, бетонних плит підстави і супутніх аксесуарів. Перевага таких систем полягає в можливості застосування балконів будь-яких форм і розмірів, а при ремонті фасадів можна міняти балконні плити без відселення мешканців.
В індивідуальному житловому будівництві можливе застосування всіх типів балконних систем, які використовуються в індустріальному будівництві. Малоповерхове будівництво має великими можливостями використання балконних систем з широким діапазоном габаритних розмірів, що не обмежуються розмірами стандартних балконних плит.
Балкони з дерева можна виконати в будинку зі стінами з будь-яких матеріалів, в тому числі і в каркасних будівлях. Завдяки легкості вони простіше у виконанні і економічніше за витратами матеріалу. Несучим елементом служать дерев'яні балки, переріз яких залежить від типу конструкції.
Консольні балкони. Балки балкона виготовляють з дерев'яного бруса перерізом 10х20 см. У будинку з масивними стінами їх закладають з кроком 70-120 см на глибину не менше 25 см і з'єднують зі стіною і перекриттям металевими анкерами. Балки покривають антисептиком, закладені в стіну кінці вкривають гідроізоляцією (пергаміном або руберойдом). До торця балок прибивають дошку, що надає конструкції жорсткість, і до неї ж потім кріплять стійки огородження. Потім на консолі на відстані 40-45 см одна від одної укладають поздовжні балки з дощок з перетином 5х10 см. Поверх влаштовують настил з дощок товщиною 3-4 см (краще шпунтованих, що мають з одного боку паз, з іншого - шпунт). Конструкцію у міру зведення скріплюють цвяхами або шурупами.
Серед дерев'яних балконів можливі консольні конструкції з кронштейнами, які підвищують надійність споруди та дозволяють збільшити ширину консолі до 150 см.
Кронштейн одним кінцем впирається в балконні балку, іншим заводиться в стіну. Конструкція повинна мати форму рівнобедреного трикутника, в якому кронштейн грає роль гіпотенузи і утворює зі стіною і плитою балкона кут 45 °.
Балкони з декількома опорами. Варіанти конструктивного рішення різноманітні, їх вибір залежить від конструкцій будинку, розміру балкона, положення і кроку опор. У будь-якому випадку під балконом виникає закрита майданчик для тераси або ганку. Один з варіантів - несучою конструкцією служать балки, з одного боку закріплені в товщі стіни, а з іншого - опертих на дерев'яні колони. Далі, як і в каркасному балконі, укладають дошки, а поверх - шпунтовані планки настилу. При цьому всі опори у верхній і нижній частинах слід пов'язати обв'язувальної балкою, щоб забезпечити рівномірність усадки. Дерев'яні сходи приставні балкони спирають тільки на колони.
Можливості дизайну балкона різноманітні і визначаються вимогами безпеки, комфорту, а також архітектурою будинку і естетичними уподобаннями. До найважливішим елементам оснащення балкона відносять огорожу, покриття підлоги, навіс.
Огорожа балкона. Найбільш істотна вимога до нього - міцність. Її можна забезпечити застосуванням металу і дерева. Ці матеріали - універсальні, можуть застосовуватися для балконів будь-якого типу, відрізняються легкістю і володіють мінімальною товщиною, що дозволяє економити площу (на відміну, наприклад, від цегляної конструкції). Металеву огорожу може складатися з окремих стрижнів-стійок, сталевий, чавунній або кованої решітки. Дерев'яне виконують з дощок, спеціально виточених балясин або гратчастої конструкції. Бажано, щоб відстань між елементами не дозволяв проникнути крізь нього дитині (тобто становила не більше 10-12 см).
Варіанти огорожі балкона
Елементи огорожі балкона кріплять до попередньо закладеним в бетон закладних деталей (при залізобетонній плиті) або до обв'язувальної дошці (при дерев'яному балконі).
Поручні краще зробити дерев'яними. По обидва боки від балкона огорожі і поручні закладають в стіну. Метал з'єднують зварюванням, дерево кріплять болтами. Матеріали обробляють захисним покриттям або фарбують.
Ефектно виглядає скляне огородження. Його встановлюють на сталевих кріпленнях, застосовуючи загартоване скло.
Навіс. Покриття над балконом не є обов'язковим (відкритий балкон часто буває кращим), але воно захищає майданчик від дощу і снігу, робить її використання більш комфортним. Зручно, коли навісом служить продовження основної покрівлі будинку. Якщо балкон розташований з боку фронтону, можна подовжити коник даху. Для конструкції, розташованої з боку схилу, навіс можна створити шляхом подовження кроквяних ніг. При широкому балконі потрібно опереть виноси на стійки і змінити кут даху, щоб вона не спускалася занадто низько (навіс повинен закінчуватися на висоті мінімум 220 см від підлоги).
При неможливості таких рішень для навісу створюють окрему конструкцію з металу або дерева з застосуванням стійок, що спираються на балконну плиту, або кронштейнів (дерев'яних, сталевих, кованих), закріплених на стіні. Для покриття можна застосовувати той же покрівельний матеріал, що і на даху будинку (при цьому покрівельний «пиріг» над балконом не потрібний). Також успішно застосовують для створення навісу прозорий або тонований полікарбонат.
Покриття підлоги. Основними вимогами до підлоги балкона є водостійкість і морозостійкість, бажано також, щоб він не ставав слизьким при намоканні. Матеріал вибирають в залежності від матеріалу плити балкона. Для бетонних конструкцій використовують шорстку керамічну або кам'яну плитку, композитну терасну дошку.
Підлоги дерев'яних балконів влаштовують з дощок, покритих водостійким лаком, або імпрегновану (просочених біозахисним складом), а також з композитної плити. Дошки і плити укладають з проміжками (0,5 см) і піднімають, підкладаючи планки з того ж матеріалу. Це забезпечує стік води під покриття, де розташовується гідроізоляційний килим, що оберігає від намокання конструктивні частини балкона.
