Для включення деяких побутових електричних пристроїв потрібне використання зовнішнього джерела живлення. Варто зауважити, що більшість із запропонованих в магазинах моделей мають надзвичайно низькою якістю використовуваних деталей, що призводить до порушень рівня видається напруги. Наприклад, багато хто з таких блоків замість 12 В видають 18 В, що цілком може стати причиною виходу з ладу підключених до нього пристроїв. Також всі компактні блоки живлення не допускають підключення потужних споживачів електроенергії (20 Вт і більше), що також звужує сферу їх застосування.

Комп'ютерний блок живлення не володіє перерахованими недоліками. Завдяки переважно високій якості збірки він видає напруги з точністю до сотої (сучасні моделі - до тисячної) частки вольта, при цьому має достатній запас по потужності, переважно - близько 500 Вт, що дозволить підключати до такого блоку будь-які пристрої.

Знаючи, як включити блок живлення без комп'ютера, можна заощадити гроші на придбання компактного блоку живлення. Справа в тому, що навіть деякі непридатні для запуску комп'ютера блоки живлення можна включити без материнської плати і отримати на його виходах необхідну напругу.

За допомогою підключення до відповідних виходів блоку, можна отримати стабільну напругу з досить великим запасом по споживаної потужності, що надасть можливість підключати до такого блоку, наприклад, різні електричні дитячі іграшки, оригінальний блок живлення від яких загублений або вийшов з ладу, а придбання нового досить затратно.

Зокрема, якщо включити блок живлення ПК, то підключившись до червоного і чорного дроту чотирьохконтактного шлейфу харчування вінчестера, можна отримати напруга в 5 В, підключившись до жовтого і чорного контактам - 12 В.

Щоб включити комп'ютерний блок живлення, потрібно замкнути за допомогою скріпки зелений провід (сигнал power good для системи внутрішнього управління блоку живлення) і будь-який з чорних проводів основного шлейфу.

Далі розглянемо більш детально, як включити блок живлення без материнки.

Покрокова інструкція, Як включити блок живлення:

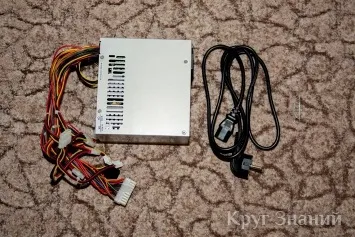

Щоб включити ATX блок живлення, крім самого блоку, буде потрібно стандартний силовий кабель для комп'ютерної техніки, і велика канцелярська скріпка.

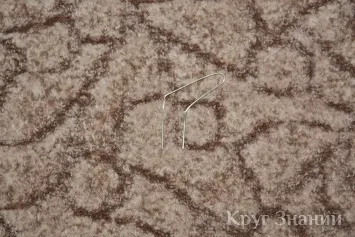

Розгинаємо скріпку як показано на фото, щоб її кінці перебували на одній лінії.

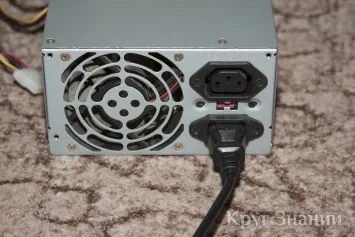

Підключаємо до блоку живлення силовий кабель, перевіряємо, чи правильно встановлено перемикач напруги живлення, включений перемикач подачі живлення.

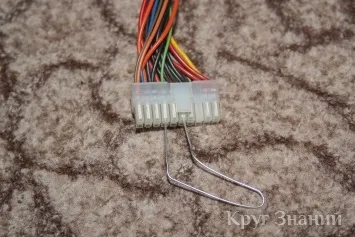

Щоб включити блок живлення без комп'ютера, вставляємо розігнуту скріпку в контактну площадку основного шлейфу харчування як показано на фото. Кінці скріпки повинні увійти в контакти зеленого і будь-якого з чорних проводів.

Щоб уникнути закорочування контактів, необхідно вставити скріпку до упору в контактний шлейф.

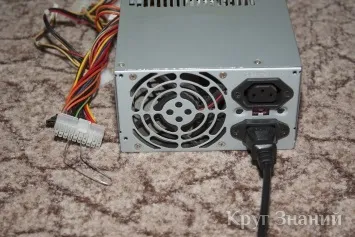

Після цього, щоб переконатися, що блок живлення комп'ютера включений, необхідно перевірити роботу вентилятора охолодження, при його наявності. У разі відсутності вентилятора, щоб упевнитися, що блок живлення був включений, потрібно проміряти напруга на зазначених вище виходах за допомогою вольтметра. Якщо на виходах присутній напруга, дії по включенню комп'ютерного блоку живлення можна вважати успішними.
