Саморобний тихохідний вітряк. Євген Бойко. [email protected]

Я зробив вітроустановку для життя на дачі і вже три роки вона мене полнустью влаштовує. Хоча інтерес працювати в цьому напрямку залишився. Скаржитися на дефіцит часу можна до нескінченності але, на жаль, це стримує. Зараз на прогоні установка з тракторним генератором 1000 ват з самозбудженням. Є поки проблеми але думаю устранятся.

Живу я в місті Гродно Республіка Білорусь, середньорічна швидкість вітру 4.7 м / с за даними метеослужби.

Щодо кількості лопатей, я для себе вирішив застосовувати тихохідні вітроколеса з кількістю лопатей не менше шести. Спокій і безпека дорожче. Я зробив спочатку трехлопастное триметрове творіння, і коли воно виходило на обороти домашні і сусіди ховалися по кутках. На численні прохання домашніх ця машина була демонтована довічно.

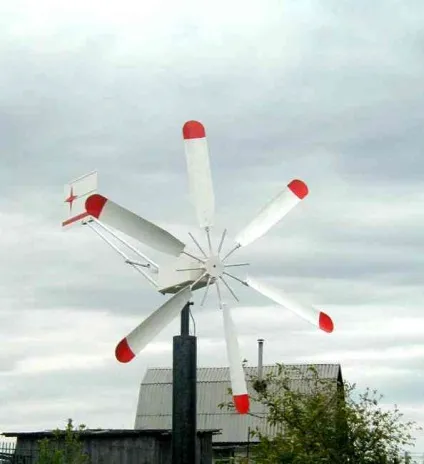

Шестилопатеві дуже хороший і по швидкохідності і по компактності. Монтаж і демонтаж займає по хвилині чистого часу, тому що я його демонтую коли їду з дачі.

Використовую відслужив на машині акумулятор ємністю 44 А / ч, але фактично навряд чи має ємність 30% від номіналу. Устаткування на дачі все на12 вольт, Лампи денного світла з імпульсними перетворювачами, телевізор, приймачі, ел. інструмент і т.д. У споживанні енергії не обмежуємося, і навіть якщо спостерігається підвищений розряд акумулятора, то до ранку він вже повністю заряджений.

Дана модель розроблена спеціально як дачний варіант. Кабель від генератора спускається вниз всередині щогли. Струмознімальних кільця не став використовувати. Практика показала, що великої потреби в них немає. Розміри на ескізі я не став приводити, тому що кожен робить з "підніжного" матеріалу. Розрахункова частина підкаже, як використовувати наявні ресурси. Правильність розрахункової методики підтвердилася при експлуатації даної конструкції. Прямі витрати у мене склали близько 5 Євро.

Генератором служить електродвигун на постійних магнітах від приводу стрічкового накопичувача ЕОМ СМ-2 болгарського виробництва з параметрами 300 Вт, 36 В, 1600 об / хв. Редуктор підвищує 1:12 (бажано 1:15). Мій редуктор, який я застосовую зараз з текстолітовими шестернями, не шумить, а ревізія щорічна не показала ознак зносу і поломок.

Лопаті - алюмінієвий лист товщиною 2 мм. Алюмінієвий лист згинається в жолобок зі зміщенням осі на кут 10 градусів. Кріпиться до сталевої втулки з різьбленням. Навертається на шпильку з різьбленням і після балансування, яку виконують шляхом накручування глибше або дрібніше на шпильку, контрогаітся.

Вузол повороту, виконаний на підшипниках, зміщений відносно осі вітроколеса щоб забезпечити відведення з під сильного вітру. Хвіст вітроколеса встановлено шарнірно і подпружинен. Силу пружини можна регулювати.

Ось, в загальних рисах і все. Зараз працюю над низькообертовий генератором. Якщо Ви можете сказати щось цікаве з цього питання, пишіть на електронну пошту.

Щоб не повторяться, буду відповідати на ці запитання в міру надходження, і, якщо для когось вони будуть не цікаві, то пропускайте. І буду радий, якщо комусь вони допоможуть, тому що свого часу мені було важко знайти відповіді, здавалося, на дуже прості запитання. Тому, то, що знаю, постараюся пояснити.

1. Для чого потрібен складаний хвіст? При зростанні швидкості вітру посилюється тиск на площину вітроколеса (в розрахунках на 21 рядку тиск вітру обчислюється). Завдяки зміщеному центру обертання вітроколеса щодо кріплення до щогли, установка прагне піти з під вітру. а хвіст виконуючи роль стабілізатора утримує його за вітром. І тільки коли сила тиску вітру на вітроколесо перевищить силу розтягування пружини, конструкція починає складиватся. Саме у мене на 1.6 метровому налаштоване на тиск 16 - 17 кгс що відповідає 9 - 10 м / с після чого починається відведення з під вітру і потужність стабілізується. При буремних поривах здійснюється відведення з-під вітру.

2. Чи може гвинт при хорошому вітрі піти в рознос? Може якщо залишити установку без підключеного навантаження. Тому ветроустановка повинна бути завжди приєднаний до пристрою управління.

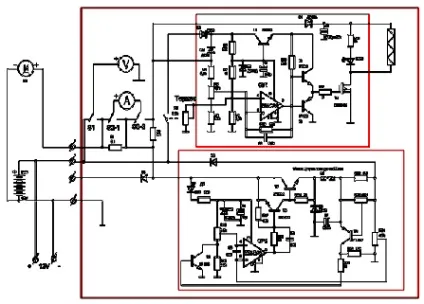

3. Чи використовували гальмівну систему для гвинта? В даному 1.6 метровому варіанті використовується елктротормоз. Постараюся пояснити роботу пристрою управління (схема принципова додається). Складається з двох модулів. Модуль на ОУ2 імпульсний стабілізатор напруги з обмежувачем по току налаштованому на максимальний струм рівний 10 відсоткам ємності акумулятора. Напруга на виході стабілізатора = 14.2 В. Модуль на ОУ1 - імпульсний комутатор навантаження. Він вступає в роботу при появі напруги на вході близько 18 В. Вирости воно може до цього значення, якщо споживачі і заряд акумулятора не вибирають вироблену в даний момент потужність. Тоді комутатор підключає в ключовому імпульсному режимі резистор навантаження, який вибирається з таким розрахунком, щоб забезпечити відбір максимальної потужності від генератора. Плавно змінним резистором знижуючи напругу на виводі 4 ОУ1, відкриваємо польовий транзистор Т4 і підключеної навантаженням зупиняємо ветроколесо.

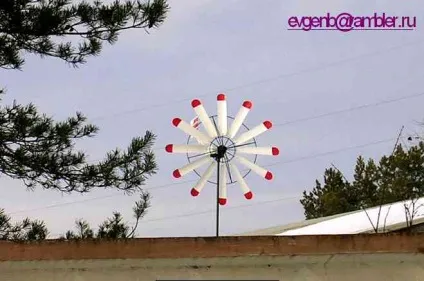

12 лопатевий вітряк

Євген Васильович зняв невеликий відоролік в форматі AVI. Не забудьте включити звук в програвачі.
