Як визначити фазу, побудуй свій будинок

Л юбие електромонтажні роботи в приватному будинку пов'язані з визначенням призначення жив проводки. Якщо сказати простіше, виникає необхідність визначити фазу і «нуль», а також заземлення. Ця нескладна для професійних електромонтерів завдання часом ставить у глухий кут тих, хто мало знайомий з правилами устрою електричних мереж. Про те, як розібратися з фазами у вашій електричної мережі ми і поговоримо в цій статті.

Пристрій побутових електричних мереж.

У попередній статті ми вже говорили, що при технологічному приєднання вашого будинку, вам підводиться трифазна напруга 380 В. Розведення по будинку має напругу 220 В, так як вона підключена до однієї з фаз і нульового провідника. Крім того, правильно змонтована побутова проводка повинна бути обов'язково заземлена. Про те, як влаштований заземлюючий контур ми говорили в попередній статті. У будинках старої забудови заземлювального провідника може і не бути. Таким чином, при монтажі проводки і електроприладів необхідно знати призначення кожного з двох або трьох проводів.

Також слід знати правила підключення різних приладів. При монтажі звичайної розетки підключення фазного і нульового проводу проводиться до клем в довільному порядку, а заземлення, при його наявності, підключають до мідної або латунної шини. У вимикач підключають фазний провід, щоб при його відключенні в патроні освітлювального приладу не було напруги. Це забезпечить безпеку при зміні ламп. Складні побутові прилади необхідно підключати в обов'язковому відповідно до маркування проводів, в іншому випадку безпеку їх використання не гарантована.

Прилади й інструменти для електромонтажних робіт.

Перш ніж приступити до електромонтажних робіт і визначити фазу і нуль в проводці, необхідно підготувати необхідні прилади та інструмент:

• Мультиметр стрілочний або цифровий;
• Індикаторну викрутку або тестер;
• маркер;
• пасатижі;
• Ніж для зачистки ізоляції.

Також вам необхідно з'ясувати, де розташована захисна апаратура: автоматичні вимикачі та УЗО. Зазвичай їх встановлюють у розподільчому щитку. Всі операції по підключенню електроапаратури та зачистці проводів необхідно проводити при відключених автоматах.

Правила роботи з індикаторною викруткою.

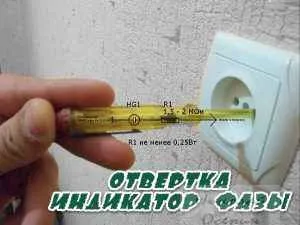

Щоб перевірити фазу за допомогою індикаторного викрутки необхідно затиснути викрутку між великим і середнім пальцем руки, не торкаючись не ізольовано частини. Вказівним пальцем доторкнутися до металевого п'ятачка на торці ручки. Металевим кінцем викрутки торкаються до оголених кінців проводів. Якщо провід фазний, загориться світлодіод.

Візуальний метод визначення фази.

Якщо проводка виконана за всіма правилами, визначити фазу, нуль і заземлення провідник можна за кольором ізоляції. Заземлення має двобарвне жовто-зелене забарвлення, ізоляція нульового проводу буває синьою або блакитний, а фазний провід може бути білим, чорним або коричневим. Переконатися в правильності підключення можна за допомогою візуального огляду, при цьому необхідно перевірити відповідність кольору ізоляції не тільки в щитку, але і в розподільних коробках. Для цього необхідно зробити наступні дії:

1. Відкрийте щиток і огляньте автоматичні вимикачі. Залежно від розрахункового навантаження їх кількість може бути різним. Через автомати може бути підключений тільки фазний провід. Заземлювальний провідник підключають завжди відразу до шини. Перевірте відповідність кольорового маркування всіх проводів.
2. Якщо в щитку колір ізоляції кабелю, який іде у квартиру, відповідає правилам, розкрийте всі розподільні коробки і огляньте з'єднання проводів. У них кольору ізоляції нуля і заземлюючого проводу також не повинні бути переплутані.
3. До фази в розподільних коробках бувають підключені вимикачі. Часто монтаж виконують двожильним проводом, які мають інші кольори ізоляції, наприклад, білий і біло-блакитний. Це не повинно вас збентежити.

Визначення фази, нуля і заземлюючого проводу.

Якщо мережа трьох дротова і виконана проводом одного кольору, або ви не впевнені в правильності підключення проводів, необхідно визначати призначення провідників перед установкою кожного елемента мережі.

1. Визначте фазний провід за допомогою індикаторного викрутки і відзначте його маркером.
2. Для визначення нульового і заземлюючого проводу знадобиться мультиметр. Як відомо, через перекосу фаз в нульовому проводі може з'явитися напруга. Його величина зазвичай не перевищує 30В. Встановіть мультиметр в режим вимірювання напруги змінного струму. Одним щупом доторкніться до фазного проводу, другим по черзі до двох інших проводах. Там, де значення напруги виявиться менше, другим проводом буде нульовий провідник.
3. Якщо значення напруги однаково, необхідно виміряти опір заземлюючого проводу. Для цього вже певний фазний провід краще ізолювати, щоб уникнути випадкового дотику до нього. Мультиметр ставлять в режим вимірювання опору. Знаходять свідомо заземлений елемент, наприклад, трубу або батарею. Зачищають при необхідності фарбу і торкаються одним щупом мультиметра до металу, а іншим по черзі до провідників, призначення яких неясно. Опір заземлюючого проводу по відношенню до заземленим елементів не повинно перевищувати 4 Ом, опір нульового проводу буде більше.
4. Вимірювання опору може також бути недостовірним, якщо нейтраль заземлена в щитку. В цьому випадку вам потрібно знайти заземлювальний провідник, приєднаний до шини усередині щитка, і відключити його. Після цієї операції необхідно взяти патрон з лампою і підключеними дротами, зачистити їх кінці і підключити один дріт лампи до фазного проводу, а другий по черзі до двох інших. Лампа загориться при торканні нульового провідника.

Якщо всі зазначені заходи не привели до бажаного результату, краще звернутися до професійних електриків, які за допомогою спеціальних приладів зроблять прозвонку всіх ланцюгів. Не забувайте, що мова йде про вашу безпеку.

У наступній статті я розповім про види ламп і цоколів.
