Як визначити фазу і нуль, поради та рекомендації від фахівців
Для професійних монтажників дана задача є дуже простий, чого не скажеш про простих обивателів, які далеко не завжди можуть впоратися з подібним завданням. Проте, пошук нуля і фази є процесом не так складним, як може здатися спочатку, при цьому включає в себе кілька способів визначення.
Слід розуміти, що проводка в квартирі зазвичай має напругу в 220В, оскільки вона передбачає підключення до нульового провідника і до однієї з фаз. При цьому обов'язковим є заземлення, що робить електрифікацію приміщення безпечної для мешканців.
Щоб вловити принцип знаходження фази і нуля в мережі, слід для початку визначити для себе, що означають ці терміни, які для простого обивателя можуть звучати як абсолютно незрозумілі поняття. Будь-яка система, незалежно від її протяжності, складається з трьох фаз, причому стосується також і низьковольтних линів, завданням яких є харчування житлових будинків.
Між двома будь-якими фазами виникає лінійна напруга, що становить 380. Однак напруга побутової мережі складає 220, головним завданням є поява необхідного для мережі напруги. Для цієї мети в будь-якій мережі присутній нульовий провід, якої в поєднанні з будь-фазою утворює різницю потенціалів в 200В, яка і буде представляти собою фазна напруга.
Нулем в електричному ланцюзі називається провідник, який з'єднується з контуром землі і використовується для створення навантаження від фази. Фаза ця підключена до протилежного кінця обмотки на ТП. Таким чином, в стандартної розетки, для наочності, один вхід приймається за фазу, а другий за нуль.
Якщо говорити більш звичною мовою, то фаза являє собою провід, за яким надходить струм. За нульового проводу струм повертається назад до джерела. Залежно від кількості фаз, система має кілька проводів. Припустимо, в трьохфазову ланцюга є три фазових проводи і один зворотний, нульовий.
Кольорове позначення. Не рідко багатьох цікавить питання, якого кольору дроти фаза нуль земля, як визначити, де який провід, часто надається можливим за допомогою використовуваних в електриці колірних розмежувань. Однак спрацює цей метод тільки в разі, якщо проводка дійсно виконана за всіма правилами. Ізоляція нульового проводу зазвичай позначається синім або блакитним кольором, земля поєднує в собі відразу дві забарвлення - зелену і жовту. Провід фази за правилами позначається в коричневий, білий або чорний колір.
Позначення фази і нуля літери. Крім колірних позначень, можливою є також буквена маркування проводів. Фаза зазвичай позначається латинською буквою "L" а нульовий провід прийнято маркувати буквою "N". Крім того, своє позначення має і заземлення, позначати яке прийнято буквою "G".
Для знаходження фази і нуля в мережі можна використовувати різні інструменти. Найбільш вдалим винаходом в допомогу починаючим електрикам вважається індикаторна викрутка, що має спеціальні чутливі елементи і індикатор-відбивач.
Здійснювати перевірку фазу і нуля в мережі за допомогою викрутки простіше простого. Викрутку слід затиснути між великим і середнім пальцем. Торкатися неізольованою частини жала викрутки забороняється. Палець вказівний слід поставити на металевий круглий виступ в кінці рукоятки.
Далі жало прикладають до оголених кінців проводів. У тому випадку, якщо відбулося торкання з фазним провідником, в викрутці загоряється відповідний світлодіод.
Визначити принцип дії індикаторного викрутки неважко, всередині неї розташована спеціальна лампа, а також резистор, який представляє собою опір. Лампа спалахує, якщо замикається ланцюг. Завдяки опору, можна не боятися ураження струмом під час перевірки, оскільки воно знімає його значення до мінімального показника.
Знайти нуль такий викруткою, відповідно, не вийде. Крім того, подібний спосіб нерідко дає збій через не надто гарної чутливості. В результаті індикаторна викрутка, реагуючи на наведення, може видати напруга там, де його зовсім немає.

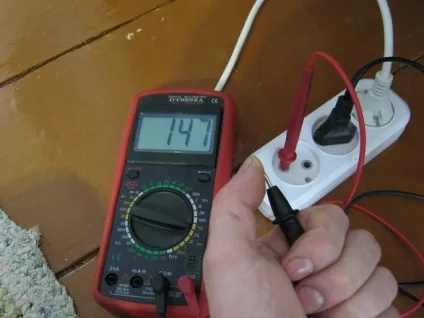

Крім застосування індикаторного викрутки, можливим є використання мультиметра. який також дозволить визначити струмонесучі дроти в мережі. Обов'язковою умовою для його використання є попередня зачистка дротів.
На приладі перед використанням потрібно встановити значення межі вимірювання змінного струму, величина якого повинна перевищувати 220. Орієнтуватися також слід по маркуванню гнізд, куди включені щупи приладу. Для даного типу перевірки буде потрібно щуп, включений в гніздо з маркуванням «V».
Сама перевірка полягає в дотику щупа до одного з проводів, стежачи при цьому за показаннями приладу. Якщо мультиметр ідентифікує будь-яке напруження, то даний провід є фазним. Якщо інший провід покаже нульове значення, то це, відповідно, нульовий провід.
Прилад для роботи може використовуватися будь-якого типу - стрілочний або з цифровим індикатором. У будь-якому випадку, важливим моментом буде дотримання заходів безпеки, а також правильна індикація приладом показань з проводів. Точність цього приладу зазвичай вище індикаторної викрутки.
Головним правилом при використанні мультиметра є заборона на одночасне торкання фазного проводу і заземлюючого контуру. Така недбалість може призвести до короткого замикання і, як наслідок, до травматичних опіків.
Незважаючи на настільки широке поширення приладових способів визначення фази і нуля в мережі, далеко не завжди під рукою може виявитися потрібне пристрій, який дозволить зробити правильне рішення. При цьому неправильне виявлення проводів в мережі «на око» може привести до досить небезпечних наслідків.
Перший метод, що дозволяє впоратися з цим завданням, був описаний в одному з розділів вище. Полягає він в знаходженні проводів, в залежності від кольору їх ізоляції, а також від маркування. Однак це виявиться вірним тільки в тому випадку, якщо проводка була виконана за всіма правилами.
Другий спосіб визначити їх - це зробити так звану контрольну лампочку, застосовуючи при цьому підручні засоби. Для цього буде потрібно проста лампа розжарювання і два відрізки дроту, довжиною приблизно 50 сантиметрів. Жили проводів слід приєднати до лампочки, при цьому другим кінцем одного з проводів слід доторкнутися до труб опалення (зачищені), а другим доторкнутися до «продзвонювати» проводам. Той провід, при дотику до якого загоряється лампочка, є фазним.
Варто звернути увагу, що описаний спосіб є дуже небезпечним і може призвести до ураження електричним струмом під час його використання. Ні в якому разі не рекомендується застосовувати його в разі наявності граничного напруження в мережі, а також не можна торкатися оголених проводів.
Альтернативною лампочки розжарювання може стати лампочка неонова, яка дозволить знайти полярність системи.
У висновку слід зазначити, що відповідь на питання «як визначити фазу і нуль» має кілька рішень. А саме: індикаторною викруткою, мультиметром, а також можна без приладів. Все залежить від можливостей і наявності приладів під рукою. Обов'язковою є дотримання всіх заходів безпеки при роботі з електрикою.
