Як виміряти крок різьби фитинга
Для вимірювання кроку різьблення потрібно мати пару різьбовим гребінок: одна для дюймових різьблень (на фото з міткою Д55 °) з розміром кроку "ниток на дюйм", друга для метричних різьб (на фото з міткою М60 °) з розміром кроку в мм.
Пам'ятай - вимір звичайною лінійкою не прийнятне для визначення типу і розміру нарізного сполучення.
На пелюстках гребінки написані розміри кроку різьблення.
Треба докласти гребінку до поверхні різьби максимально щільно. При збігу кроків гребінка щільно притулиться до профілю різьби.
На фото нижче видно, що крок збігся, гребінка лягла в жолобки ниток різьблення, але зубці гребінки нещільно прилягли до стінок канавки різьби. Можливо і допустимо таке прилягання нарізного шаблону.
В цьому випадку вимірювався фітінг JIC з дюймової різьбленням UNF вимірювальної гребінкою для трубного різьблення з кутом профілю 55 °.
Різьба UN / UNF має кут профіль 60 °, тому видно просвіт.
Цей момент ніяк не заважає переконатися в кроці різьби.
При розбіжності кроку гребінка шагомера не сідає на профіль різьблення (фото нижче).
В цьому випадку гребінка дуже нестійка на профілі і може гойдатися на різьбі. В цьому випадку бери іншу гребінку і міняй їх до збігу кроку.
При наявності досвіду для вимірювання кроку різьблення можна використовувати простий штангенциркуль. Вимірювати крок різьблення таким способом досить незручно і довго. Точність результату при вимірі однієї нитки не висока.
Як точно виміряти крок різьби штангель:
- беремо хороші пильні очі або використовуємо оптику
- міряємо відстань на якому помістилося максимально можливу кількість кроків різьблення
- ділимо цю відстань на кількість кроків і отримуємо крок різьби

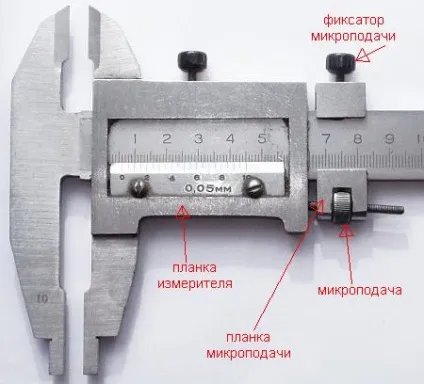

Для підвищення точності вимірювання кроку різьблення використовуй штангенциркуль з мікрометричною подачею.
- відведи планку мікроподачі гайкою мікроподачі від вимірювальної планки на 1-2 мм
- близько до необхідного розміру встанови вимірювальну планку
- закрепи планку мікроподачі на вимірювальної лінійці фіксатором
- підкручуючи гайку мікроподачі вправо і вліво доможися максимального візуального збіги губок з вершинами різьблення

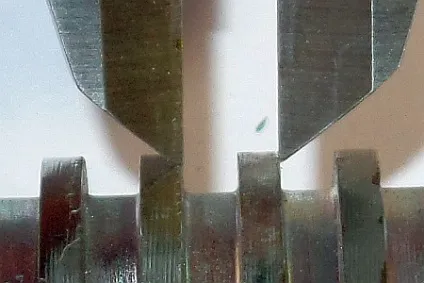

- зверни увагу: гребінь різьблення зазвичай має площадку
при вимірюванні кроку розміщай губки на однакових схилах гребеня (інакше ширина гребеня збільшить помилку вимірювання)
