Як виготовити станину для болгарки своїми руками з кресленнями і відео

Призначення станини для болгарки

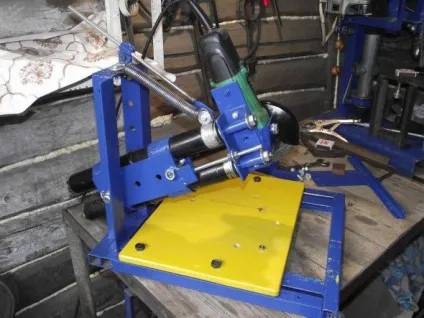

Використання станини дозволяє обрізати вироби швидко і якісно

Закріплення електроінструменту на жорсткій стійці має ряд переваг. Так, завдяки станини вам не доведеться тримати болгарку в руках, що дозволить зосередитися на точності обробки виробу. До того ж ви виключіть ризик того, що турбинка може вислизнути з рук від втоми або необережності. У шліфмашінкой часто є спеціальні отвори для фіксації на станині, завдяки яким можна розташувати інструмент під зручним кутом. А що обертається держатель дозволяє змінювати вертикальне положення інструменту в залежності від поставлених завдань.

Інструменти і матеріали

Як правило, в домашніх умовах стійку для болгарки роблять з профільованих металевих труб, так як вони дуже міцні і надійні. Хоча деякі умільці виготовляють утримувачі з пиломатеріалів. У цьому випадку бажано використовувати тільки самі тверді породи деревини, які здатні витримувати великі навантаження і не деформуватися в процесі експлуатації. Що стосується металевих конструкцій, то тут проблема полягає лише в необхідності використання електричного зварювання і умінні працювати з нею. Втім, якщо трохи подумати, то більшість зварювальних робіт можна замінити свердлінням, тобто використовувати болтові з'єднання. До того ж такий варіант дозволить практично повністю розбирати верстат.

Для роботи знадобляться такі матеріали та інструменти:

зварювальний апарат;
перфоратор;
шліфмашинка;
металевий куточок;
профільовані труби і швелера;
потужна пружина;
реле 12 Вольт;
болти, гайки і набір ключів;
щит з ДСП або металу (робоча поверхня).

Техніка безпеки

Як ви зрозуміли, при виготовленні станини з металу вам доведеться працювати зі зварюванням. Але перед тим як взяти в руки цей пристрій, треба обов'язково ознайомитися з технікою безпеки. Зварювальник має справу з електричним струмом, тому неправильне поводження з обладнанням може призвести до непоправних наслідків.

Перш ніж включати апарат в мережу, потрібно оглянути його. Переконайтеся в тому, що ізоляція кабелів не пошкоджена. Якщо стан проводів вас насторожило, то не користуйтеся цією зварюванням, поки не заміните їх.

Сполучні частини кабелів повинні бути виготовлені з латуні або бронзи. Ці метали мають відмінну теплопровідність, тому кабелю в цьому випадку не нагріваються.

Після зовнішнього огляду включаємо апарат натисканням кнопки «вкл.». При запуску повинен бути чутний тільки звук працюючого кулера. Це говорить про те, що разом з апаратом запрацювало примусове охолодження. При роботі зі зварюванням потрібно пам'ятати про високу температуру - накладаються шви дуже гарячі, тому всі маніпуляції з металами потрібно виконувати в спецодязі. Використовуйте спеціальні рукавички, маску і черевики на гумовій підошві. Останні ні в якому разі не повинні бути кованими.

Одягайте респіратор, якщо робота виконується в приміщенні з поганою вентиляцією.

Підготовчий етап: креслення

Розміри рами вибираються в залежності від габаритів шлифмашинки

Одним з ключових моментів при складанні металевої станини для болгарки є розробка грамотного креслення. Це дозволить зробити пристосування максимально зручним для експлуатації, а також уникнути псування дорогого матеріалу.

В першу чергу потрібно вивчити вже готову модель станини. Для цього відвідайте будь-який будівельний магазин і подивіться на конструкції, які пропонує промисловість. Так ви зможете зрозуміти, як правильно зробити таке пристосування. Що стосується складання креслення, то тут не потрібно володіти особливими навичками. Достатньо лише правильно і максимально точно зняти розміри з готового виробу і перенести їх на аркуш паперу. Після цього можна приступити до складання станини.

Для кожної турбіни потрібен свій креслення, оскільки пристосування від різних виробників можуть сильно відрізнятися конструктивно. Можливо, буде достатньо невеликого коректування, а може, доведеться створювати ескіз з нуля.

Інструкція по виготовленню станини для болгарки своїми руками

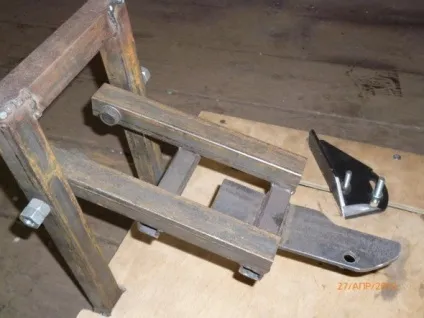

У домашніх умовах простіше всього виготовити конструкцію з двох рамок і власника

Найпростіша станина для болгарки складається з двох рам і власника. Порядок виконання робіт наступний:

Нарізаємо профільовані труби і просвердлюємо в них отвори відповідно до креслення.
За допомогою зварювання виготовляємо нижню і верхню рами майбутньої конструкції.
Вирізаємо з листа заліза або ДСП робочу платформу. Якщо турбинка потужна, то краще використовувати метал.
Закріплюємо на платформі нижню раму і приварюють до неї верхню.
До вертикальної рами за допомогою болтів кріпимо держатель. Він повинен обертатися вільно, як маятник.
Встановлюємо пружину. Вона потрібна для повернення інструменту в початкове положення. Один кінець пружини кріпиться до верхнього торця вертикальної рами, а інший до держателю.
Для зручності роботи з пристосуванням встановіть кнопку з комутацією через реле, за допомогою якого буде подаватися харчування на інструмент.
Надайте конструкції завершений вигляд, покривши її фарбою.
В кінці оснастите станину рухомий лінійкою з обмежувачем. Це дозволить обрізати вироби максимально точно.

Після складання пристосування, встановіть в нього болгарку і перевірте роботу інструменту на холостому ходу. Якщо коло нічого не зачіпає і обертається вільно, то можна використовувати конструкцію за призначенням.

Тримач для турбинки можна оснастити амортизатором. Це дозволить переміщати ріжучий інструмент по робочій платформі.

Станина для кутовий шлифмашинки - дуже корисне пристосування. За допомогою цієї нескладної конструкції ми звільняємо свої руки і досягаємо максимально рівного зрізу без використання лещат. Такий пристрій здатне замінити відрізну пилу, при цьому болгарку в будь-який момент можна повернути в мобільне стан.
