Як вибрати спліттер (дільник) для pon

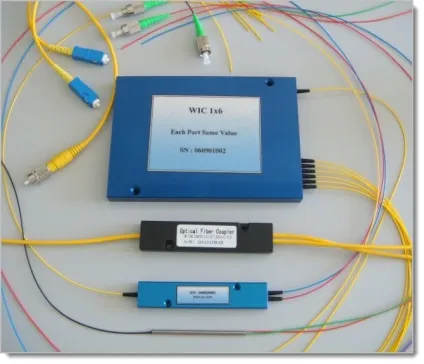

Спліттер, який також називають оптичним подільником і перехідником - головний елемент PON. Саме завдяки йому пасивна оптоволоконна мережа отримує свої переваги:

• оптимальне використання оптоволоконного кабелю - спліттер ділить одне оптоволокно на кілька, не допускаючи ситуації, коли у кінцевих споживачів пропускна здатність використовується лише частково;
• невибагливість до умов експлуатації - для оптичних подільників не потрібно електроживлення та опалення при розміщенні, не потрібна настройка і ремонт;
• економічність - сплітери і коплери дешевше активного обладнання, яке використовується в стандартних оптоволоконних мережах.

Хоча типів разветвителей не так вже й багато, в правильному виборі їх для мережі є свої нюанси. Ми спробуємо висвітлити більшість з них.

X- і Y-образна форма подільників

Якщо дільник має один вхід оптоволокна, його можуть називати сплиттером (коплером) Y-подібної форми.

Перець і коплери з двома входами класифікують як такі, що X-подібну форму:

Класика PON - Y-образні подільники. Для мереж зі складною конфігурацією використовуються X-образні, так як вони дають більше можливостей реалізації розгалуженої архітектури.

Планарні сплітери (PLC Splitters) і зварні подільники FBT (коплери, Couplers)

планарні подільники

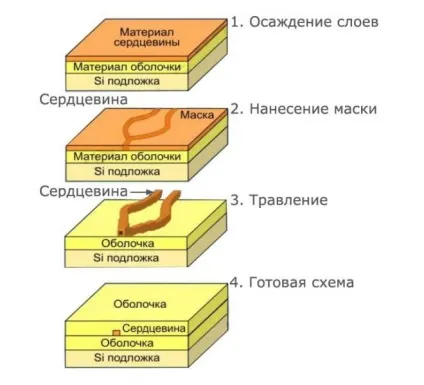

PLC Splitters виготовляються за більш складною технологією, ніж зварні, і тому їх вартість вище. Їх основа - так званий планарний чіп, який проводиться методом витравлення необхідної кількості волноводов за шаблоном в кварцовому склі або пластику. Для цього на серцевину заготовки наноситься шаблон і шляхом впливу кислоти все зайве, окрім шаблону, розчиняється:

Самі планарниє чіпи виготовляються на порівняно невеликій кількості заводів, оскільки це високоточна і складна технологія. Решта підприємств, які позиціонують себе як виробники, займаються складанням PLC спліттеров, тобто приварюванням до входів і виходів волноводов оптичних пігтейлів.

Пристрій подільника після складання.

Планарні сплітери найчастіше використовуються для побудови PON через декілька переваг.

• Загасання сигналу при проходженні через PLC розгалужувач менше. ніж при проходженні через зварений.
• Число виходів, т. Е. Відгалужень основного волокна може доходити до 128.
• Кількість хвостів-виходів найчастіше дорівнює 2k N (2, 4, 8, 16, 32 і так далі), але виробляються подільники та з вільним числом виходів (3, 6).
• Планарні разветвители ділять сигнал на рівні частини. що найчастіше і потрібно при побудові мережі.
• Показники загасання в різних примірниках спліттеров практично однакові і тому передбачувані, на відміну від зварних.
• Діапазон хвиль, який підтримує планарний чіп, досить широкий, тому в мережі із застосуванням PLC подільників можуть бути використані додаткові технології ущільнення трафіку (наприклад, CWDM).

Зварні (FBT) подільники або Couplers

Технологія виробництва зварних подільників набагато простіше. Два волокна зварюються в спеціальному апараті. Якщо потрібно отримати дільник X-подібний, залишають два входи і два виходи, якщо Y-подібний - один з входів запаюється.

У процесі зварювання досягається потрібний коефіцієнт ділення каналу (5% / 95%, 10% / 20% і так далі). Можливість нерівномірного розподілу пропускної здатності оптоволокна - головна перевага зварних подільників (їх також називають відгалужувачі або коплерамі (Coupler). Це може бути корисним, якщо в процесі побудови мережі вам необхідно зробити відгалуження для абонентів, які знаходяться на різній відстані від точки поділу, наприклад , 3 і 7 км. першому в цьому випадку дається відгалуження в 30% каналу, другого - в 70%.

Крім того, сплавні подільники дешевше. ніж планарниє сплітери.

Особливості технології дозволяють виробляти коплери тільки з двома виходами. Однак у продажу зустрічаються зварні сплітери з набагато більшим числом "хвостів". Досягається це комбінацією декількох звичайних коплеров в заводському корпусі.

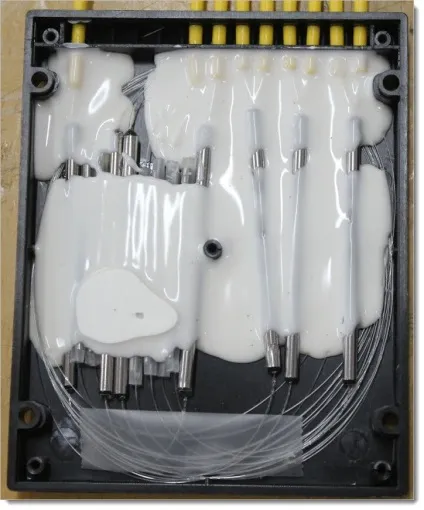

Вид коплера 1х8 всередині:

Наступна особливість зварних подільників - тільки три "вікна прозорості" для світлових хвиль: для довжини 1310нм, 1490нм і 1550нм. Це істотно звужує можливості застосування Couplers, однак так само як і планарні вони можуть використовуватися не тільки для PON, але і для мереж кабельного телебачення (1310 і 1490 займає PON, а 1550 - CATV).

Який тип роз'єму спліттера вибрати?

Перець, як планарні так і зварні, виробляються з трьома типами оформлення решт:

• оконеченние коннекторами з роз'ємом SC / UPC,
• оконеченние коннекторами з роз'ємом SC / APC,
• неоконеченние.

Подільники з коннекторами на кінцях застосовуються в PON, побудованої на механічних з'єднаннях магістральної лінії і разветвителей. При всіх недоліках такого з'єднання - більшому загасання сигналу, наприклад, - воно має одну суттєву перевагу. У разі поломки лінії через зворотного випромінювання на довжині хвилі 1310нм, джерело проблеми знайти цілком можливо - послідовно роз'єднуючи коннектори і спостерігаючи, пропало випромінювання в мережі чи ні. У разі застосування зварних з'єднань такої можливості немає.

Роз'єм SC / UPC

• Синього кольору (для багатомодового волокна - сірого).
• Сердечник (ферула) відполірований під кутом 90º до оптоволокну (дешевша і проста полірування).
• Внесені втрати - 0,2 Дб.
• Стандартно використовується для Ethernet.

Роз'єм SC / APC

• Зеленого кольору.
• Сердечник відполірований з скосом в 8º. Така полірування дозволяє відбитого сигналу виходити з волокна і, відповідно, знижує його вплив. Якщо для мережі Ethernet відображення не критично, то для кабельного ТБ воно є великою проблемою.
• Внесені втрати - 0,3 Дб.
• Завдяки низьким показникам відображення, використовується для трафіку кабельного телебачення.

Неоконеченние сплітери

Тут все просто - неоконеченние подільники застосовуються для зварних з'єднань в PON. Такий спосіб дозволяє знизити загасання сигналу і запобігти типові для механічних з'єднань проблеми - коннектор "вискочив" з гнізда, коннектор забули під'єднати і т. П.

Крім того, вони дешевші.

Про застосування зварювання адміністратору мережі доведеться пошкодувати лише в разі зворотного сигналу на хвилі 1310нм, який повністю виводить лінію з ладу. Маючи зварні з'єднання, знайти "шкідника" буде практично неможливо.

Типи корпусів спліттеров

Серце спліттера - планарний чіп для PLC або зварений дільник для FBT скоплера - може міститися:

У вузький сталевий корпус-трубу. Він компактний, так що не виникає ніяких проблем з розміщенням подільника в сплайс-касеті.

У пластиковий (або металевий) вузький короб. який все ще компактний, але вже не так, як попередній.

У досить об'ємний пластиковий короб. Найчастіше в таких випускаються коплери з великою кількістю виходів, і планарні з коннекторами на кінцях.

У металевий корпус з виходами роз'ємами для з'єднань (пігтейли заховані усередині корпусу).

Сподіваємося, що ця інформація буде корисною і допоможе вам вибрати оптимальну модель спліттера для своєї мережі!
