Кабель і муфти два нероздільних поняття, звідси і назва "кабельні муфти".

У зв'язку з тим, що протяжність кабельних ліній, як правило, в кілька разів перевищує стандартні довжини кабелю на котушках, з'являється необхідність з'єднання ділянок кабелю, а при безпосередньому підключенні кабелю до електроустановок і повітряних лініях електропередач, виникає питання: "Як це зробити?" Тоді неминучим ставати застосування кабельних муфт.

Залежно від використовуваних матеріалів і особливостей конструкції слід виділяти свинцеві. епоксидні, термонасадкові, заливні, натяжні, насувні кабельні муфти.

На сьогоднішній день термонасадкові муфти являють собою найбільш надійну конструкцію, зручну для монтажу. Виготовлені на основі термоусаджуваних виробів, муфти мають відмінні ізоляційні властивості, стійкістю до впливу навколишнього середовища і забезпечують надійне з'єднання або оконцевание кабелю і повну герметизацію. Термоусаджувані вироби, що входять до складу муфти, в процесі виготовлення, піддаються радіаційної обробці, в результаті чого, відбувається запам'ятовування первісної форми і придбання нових технологічних властивостей. Це дає можливість при роздуванні (збільшенні обсягу) зберегти форму після охолодження, а при повторному нагріванні повернутися в первісний стан.

Кабельні муфти діляться на сполучні (служать для з'єднання ділянок кабелю), кінцеві (служать для окінцювання кабелю). Сполучні муфти, в свою чергу, в залежності від конкретного призначення муфти поділяються на: просто сполучні. перехідні. відгалужувальні. ремонтні. Кінцеві кабельні муфти, в залежності від місця установки, підрозділяються на кінцеві муфти внутрішньої (сухі опалювані приміщення) та зовнішньої (вулиця, неопалювані приміщення, приміщення з високим рівнем вологості) установки.

Комплектація кінцевих заправлень безпосередньо залежить від напруги (існують низьковольтні, муфти на середню напругу і високовольтні), кількості жил кабелю (одножильний і багатожильний), перетину жил, типу ізоляції (паперова просочена, пластмасова і гумова ізоляція), а також конструктивних особливостей кабелю.

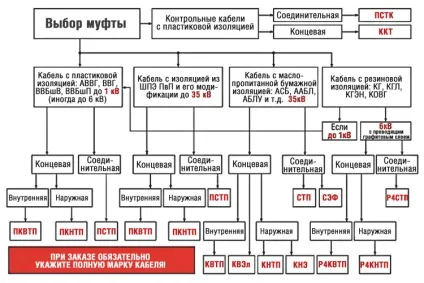

Таким чином, при виборі кабельних муфт необхідно чітко знати:

- призначення муфти (з'єднання або оконцевание кабелю);

- умови установки муфти;

- тип ізоляції кабелю;

- число і перетин жил кабелю;

- конструктивні особливості кабелю (наявність броні, тип екрану кабелю).
