Як вбудувати духову шафу

Для цього потрібно під неї спроектувати тумбу.

Спроектуємо тумбу. в яку монтується для варки поверхня і духовка. Для проектування такого модуля, головне знати ті розміри і допуски, які повинні бути незмінними. А це висота короба під саму духовку, положення корпусних планки (Якщо, звичайно, вона буде в проекті), і розмір зазору під нижній висувний ящик.

Скажу відразу, що переважна більшість духовок монтується в короб, визначеного розміру. Я чув, що є, якісь нестандартні духовки, під які потрібно робити якісь нестандартні короба, але в своїй практиці, таких я не зустрічав. Але щоб перестрахуватися, завжди заміряйте габарити вбудованого обладнання, а ще краще, переглядайте інструкції до нього. У них завжди показані габарити коробів під це обладнання.

За духовою шафою повинна бути чиста стіна, тобто без всяких розеток і труб. Інакше, він може не «стати» по глибині, а це проблема. І стільницю краще кріпити на короба так, щоб нахлест спереду був 40мм, а ззаду - 100мм (Зрозуміло, якщо це стандартна стільниця, шириною 600мм).

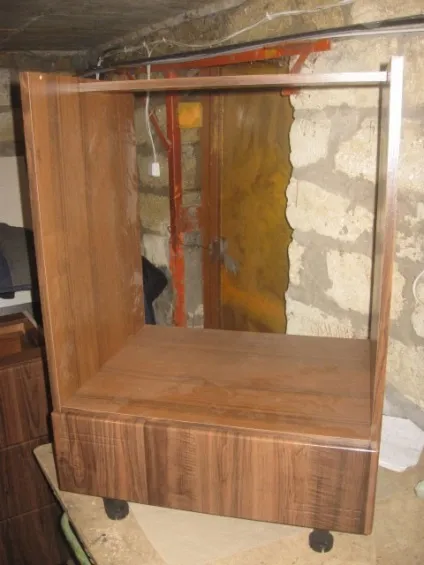

Тепер розберемо сам проект. Габаритна ширина короба повинна бути 600мм. Висота короба під сам розглянуту нами техніку, повинна бути теж 600мм, глибина 460мм.

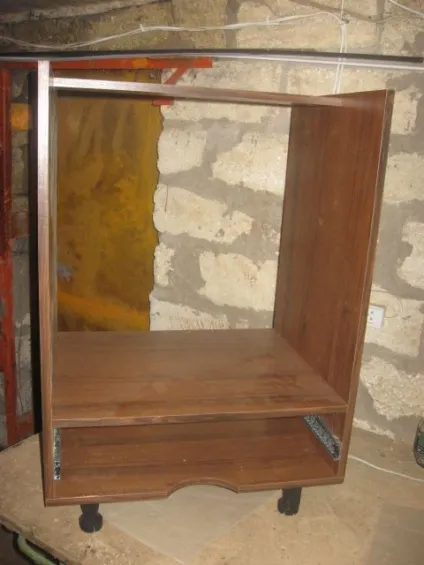

Якщо в проекті є корпусні планка, то вона одна (В іншому випадку не вийде закріпити варильну поверхню), і кріпиться посередині бочків. Мало того, її потрібно опустити вниз (Щодо верхньої межі бічній панелі) на 10мм. Це робиться для того, щоб вмонтувати варильну поверхню в стільницю. Якщо використовується стільниця товщиною 28мм, то більшість варильні поверхні виходитимуть за ці габарити. А опустивши корпусні планку, ми дамо можливість цієї «плиті» нормально «сісти» на своє місце.

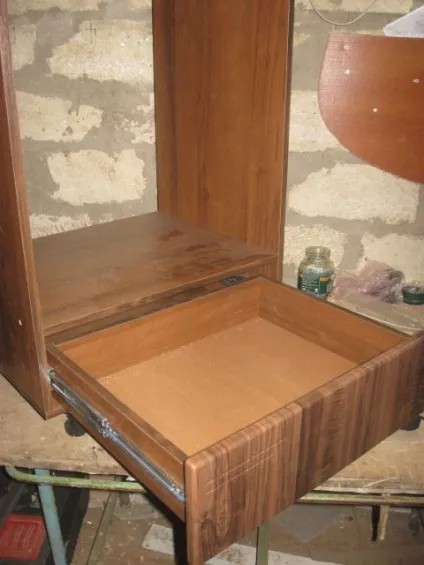

Далі, якщо внизу короба повинен бути шухляда, то загальна висота нижніх кухонних модулів повинна бути не менше 840мм. Щоб ящик був більш-менш схожий на ящик, його висота повинна бути не менше 60мм, а вільний простір по висоті, під цей ящик має бути не менше 80мм (щоб ящик взагалі можна було туди вмонтувати разом з направляючими). Ось і вважаємо:

840-100-28 = 712мм, це висота самого короба, де: 840мм - висота кухні (За стільниці) 100мм - відстань від нижнього горизонту короба до статі 28мм - товщина стільниці

Тепер віднімемо від 712мм 600мм (Висоту під духову шафу), і віднімемо 32мм (товщину двох горизонтів), і отримаємо внутрішній простір під шухляда.

Якщо висоту нижніх модулів спроектувати менше, ніж 840мм, то, швидше за все, внизу короба буде не шухляда, а обманка, тобто просто закріплений на коробі фасад. Так, на рахунок фасаду. По ширині він проектується, як і всі фасади, тобто віднімаємо від 600мм. 2-3мм, і отримуємо ширину фасаду. А ось по висоті, потрібно дати зазор в7-10мм. (Я даю зазвичай 10мм). Це робиться для того, що сам духову шафу перекриває горизонт, на якому монтується. І якщо не дати зазор, то коли шафа потрібно буде вставляти в короб, він упреться в фасад.

І не завжди на цей нижній фасад кріпиться ручка. Справа в тому, що господиня на кухні, може чіплятися за цю ручку, що не завжди зручно. З цього, можна зробити нижній ящик без ручки. Вбудувати духовку в отриманий модуль не складе проблем.

Можна записати деталировку:

Горизонт 600х460 (1шт)
Горізонт1 568х460 (1шт.)
Бок 696х460 (2шт.)
Корпусні планка 568х80 (1шт.)
Деталь ящіка1 60х510 (2шт.)
Деталь ящіка2 60х450 (2шт.)
ДВП 540х448 (2шт.)
Фасад 102х597 (2шт.)
