Як в Автокад поставити діаметр
Знак діаметра в Автокаде - необхідна умовне позначення при оформленні технічної документації, коли на кресленні присутні кругові або дугові сегменти. Проставлення розмірів в AutoCAD виконується автоматично, проте іноді виникає необхідність вручну додати той чи інший спецсимвол на креслення. Розглянемо кілька способів, як це можна зробити, на прикладі такого знака, як діаметр в Автокад.
Умовні позначення Автокад

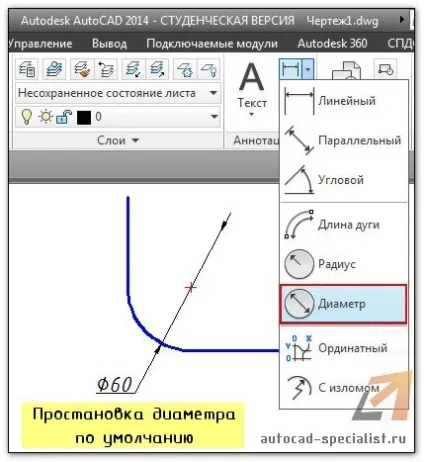

При простановке стандартного розміру «Діаметр», знак діаметру з'являється в розмірному тексті перед числовим значенням автоматично (див. Рис.).
Однак, іноді виникає необхідність виставити даний символ в звичайному або розмірному тексті. Такі позначення в Автокаде можна додавати в текст, використовуючи так звані керуючі коди. Після того як проставлений розмір або написаний текст, клацніть двічі ЛКМ, щоб можна було редагувати дане поле. Так само можна скористатися панеллю «Властивості» (Ctrl + 1), в якій слід працювати з відповідною осередком «Текст».
Обов'язково переведіть розкладку клавіатури на англійську мову і введіть в поле наступний набір символів «%% с». Автоматично ця комбінація перетворитися в знак діаметра.
Більш докладно про керуючі коди можна прочитати в довідці Autodesk (F1). Для цього в рядок пошуку довідки слід ввести «Текстові символи і спеціальні символи».
Спецсимволи так само можна вставляти при редагуванні текстового поля, натиснувши ПКМ -> «Символи».
Таким чином, в Автокад позначення є необхідним елементам креслення і, головне, вони повинні відповідати встановленим стандартам і ГОСТам. Одним з таких символів є знак діаметра Автокад. Тепер ви знаєте, як можна швидко виставити даний спецсимвол. Врахуйте, що в AutoCAD навчання буде ефективно, тільки при опрацюванні матеріалу на практиці! Тому, не лінуйтеся і виконайте вищеописані маніпуляції в програмі.
