Як укладати дренажні труби
Дренажна труба - це основою компонент дренажної системи, яка в свою чергу є спорудою, призначеною для збору і відводу відфільтрованих дощових, талих і підземних вод. Дощові і талі води викликають небажаний підйом грунтових вод, збільшуючи руйнівну дію на фундаменти будівель та елементи ландшафтного дизайну.
Застосування дренажних труб ефективно захищає будинок від пошкоджень, пов'язаних
з підвищеною вологістю, освітою цвілі і мерзлотою, запобігає затоплення
льохів, освіта калюж і весняних криги на пішохідних доріжках, запобігає загнивання садових рослин через надмірної вологості на дачних і садових ділянках.
Дренажні труби - це гофровані перфоровані труби з ребрами жорсткості і великою кількістю раціональних дрібних отворів, розташованих в западині хвилі (гофри). Ребра жорсткості дозволяють рівномірно розподіляти тиск грунту по всій довжині труби і сприймати додатково виникаючі навантаження. Дані труби призначені для укладання на глибину від 0,7 до 6 метрів. Ребра жорсткості дозволяють рівномірно розподіляти тиск по всій трубі і сприймати додатково виникаючі навантаження. Труби дренажні призначені для укладання на глибину до 6 метрів. Наявність великої кількості дрібних отворів спеціального профілю на один погонний метр виробі сприяє швидшому збору, пропуску і відведення зайвої води з осушуваної ділянки.
Наявність великої кількості оптимально розташованих дрібних отворів спеціального профілю по всій довжині труби сприяє швидшому збору, пропуску і відведення зайвої води з ділянки. Завдяки малій вазі - (бухта довжиною 50 метрів і оптимальним діаметром 110мм. Важить всього 25 кг.) - монтаж і транспортування здійснюються без особливих
Так само одна з переваг цих труб полягає у високій корозійної стійкості в агресивних грунтових водах. Термін служби дренажної системи з полімерів при правильній експлуатації становить 50 і більше років.
Ефективний дренаж не дозволяє грунтовим водам піднятися дуже високо до основи будинку, оберігає будівлю від пошкоджень, пов'язаних з підвищеною вологістю, освітою цвілі і мерзлотою. Якщо необхідно. щоб дренаж працював в холодний період року, його слід закладати на перевищує глибину промерзання грунту. фахівці
вважають, що для середньої полосиУкаіни дренаж необхідний практично завжди.
Труби дренажні гнучкі гофровані з поліетилену з фільтром використовують при
створенні меліораційних систем (дренажу), для захисту будівель або ділянки від надлишкової
вологи, сезонного підйому ґрунтових вод. Дренаж являє собою розгалужену систему
взаємопов'язаних труб, розташованих навколо або в систему надходить стікає по грунту вода.
Кожна труба (фахівці називають її дреною) має на стінках мережу отворів (перфорацію). Вони знаходяться на однаковій відстані одна від одної. Дренаж можна укладати як до, так і після гідроізоляції фундаменту і підвалу, але строго перед загальною засипанням зовнішньої сторони
фундаменту. Вода, зібрана за допомогою труб, надходить в колектор (в транспортирующую мережу), а потім в водоприймальний колодязь або в водоприймач (річку, струмок, яр). Іноді воду з водоприймального колодязя відкачують насосом в найближчу канаву, кювет або каналізаційний колодязь. В результаті грамотно виконаного дренажу знижується рівень грунтових вод, поліпшується родючість, дренированную грунт легше підготувати до посівних робіт, а ще така земля краще сприймає добрива.
Дренаж - це система підземних каналів, які називаються дренамі, за допомогою яких здійснюється відведення від будівельних споруд грунтової води і зниження її рівня, а також осушення земель під вирощування сільськогосподарської продукції. Вода з дренажної мережі виводиться за межі осушаемой території в водоприймач. Таким чином, дрена - це штучний водотік в грунті для збору і відводу грунтових вод (як правило - підземний). Системи дренажу використовуються в сільському і лісовому господарстві, при організації ландшафтів і спорудженні будівельних об'єктів.
Де використовуються дренажні системи «Рувин»?
Будівництво
Фундамент будь-яких будівельних споруд навіть на невеликій глибині в 1,5-2 м піддається впливу грунтових вод. До складу грунтових вод входять компоненти, що володіють руйнують властивостями. Навіть гідроізоляція не захищає в цій ситуації. Високий рівень грунтових вод призводить до руйнування фундаментів будівель, затоплення підвальних приміщень, виникнення грибкових утворень і т. Д. При будівництві доріг, тротуарів і відкритих рівних майданчиків також необхідно враховувати особливості і ступінь зволоженості грунту.
Меліорація і сільське господарство
Високий рівень грунтових вод призводить до загнивання і вимерзання плодових дерев, виникнення грибкових захворювань рослин і заболочування місцевості. При необхідності осушення боліт і перезволожених ділянок ефективно застосовувати поліетиленові гофровані труби, які забезпечують швидку і дешеву прокладку дренажної системи. Дренажна система, змонтована навіть на рівнинних ділянках за допомогою труби дренажної, знімає підпір ґрунтових вод і помітно знижує їх рівень.
Класифікація типів грунтів
Чи може власник ділянки самостійно укласти дренажну систему?
Укладання дренажу не складає великих труднощів при наявності підсобних засобів (лопата, водяний рівень і мотузка). Труби дуже легкі - так бухта довжиною 50 метрів діаметром 110 мм важить всього близько 25 кг. Дренажні роботи на ділянці зазвичай проводяться в комплексі з заходами по його освоєнню. Для відведення з грунту надлишку вологи слід забезпечити максимальний приплив води до дренажного трубопроводу. Фактор, що визначає доступ води до труб - водопроникність грунту. Збільшення водопроникності досягається шляхом обсипання дренажних трубопроводів фільтраційними матеріалами, такими як, щебінь, галька, гравій і т.д. Наявність фільтра також сприяє підвищенню обсягу інформації, що збирається системою води. Щоб мережа не замулилась, швидкість течії води в трубі, повинна бути не менше 0,2 метрів в секунду. Така швидкість забезпечується відповідним мінімальним ухилом закладення труби - 1 сантиметр на 2 метри довжини трубопроводу. Головна умова ефективного осушення ділянки-створення гарантованої можливості відведення води самопливом в вуличну канаву, яр, декоративний або природна водойма або колодязь (ємність), зливових каналізацію і т.д. У разі влаштування дренажних систем використовуються колодязі як із залізобетону, так і з полімерних матеріалів, спеціально призначені для цих цілей, що дозволяє істотно зменшити обсяги земляних робіт і заощадити значні кошти.
Способи укладання систем дренажу
Існують два основні підходи до спорудження дренажних систем:
- Поверхневий спосіб - основу його складає планування території з включенням робіт зі створення ухилів від будівель, влаштування водостічної мережі з нагірними канавами для перехоплення води, котлованами і траншеями;
- Глибинний спосіб - відведення грунтових вод безпосередньо із зони розташування споруд із застосуванням труб для дренажу та колодязів. На сучасних дачних і котеджних ділянках, як правило, практикують комбінований спосіб дренажу, яка не порушує вигляду території і дозволяє використовувати грунт над дренажними системами для посадки рослин або пристрою газонів.
Типові помилки при укладанні дренажних труб
Найбільш характерними помилками при влаштуванні дренажної системи є:
• використання труб, не призначених для укладання в певному виді грунту (наприклад: труба без фільтра була покладена в суглинні грунти),
• дренажний водопровід покладений без фільтруючого обсипання;
• не дотримано мінімальні ухили при влаштуванні дренажу;
• траншеї не засинає фільтрує грунтом;
• з різних причин не проводиться своєчасний відвід зайвої води зі збірного колодязя.
Рекомендації з укладання дренажних труб:
Для забезпечення ефективної роботи дренажної системи слід ретельно зробити вибір:
• діаметра труби. Вибір внутрішнього діаметра дренажних труб залежить від осушаемой площі. Чим більше внутрішній діаметр труби, тим вище її пропускна здатність. Дренаж з геотекстилем зазвичай застосовується в піщаних і змішаних грунтах, а в крупнозернистих грунтах можна використовувати трубу без геотекстилю.
• типу труб (з геотекстилем, без геотекстилю). Дренаж з геотекстилем зазвичай застосовується в піщаних і змішаних грунтах, а в крупнозернистих грунтах можна використовувати трубу без геотекстилю
• глибину закладення труб;
• кут нахилу труб.
Для цього необхідно:
• знати вертикальне планування ділянки;
• визначити рівень грунтових вод (для цього потрібне проведення гідрогеологічних досліджень на глибину до 3-4 метрів);
• встановити тип ґрунту (див. Таблицю «Класифікація типів грунтів»).
Такий комплексний підхід до вирішення проблеми дренажу дає позитивний результат у визначенні заходів щодо захисту родючого шару грунту і споруд.

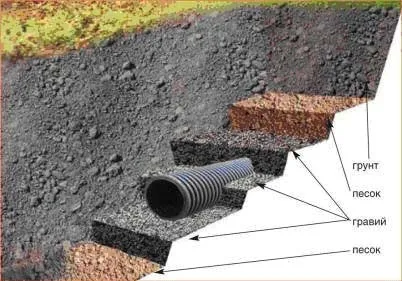

У спеціально вириті траншеї засипається шар піску, потім шар щебеню (висотою не менше 20 см). Ширина траншеї по дну дорівнює зовнішньому діаметру трубопроводу плюс 40 см. У поперечному перерізі траншея може мати прямокутне або трапециевидное обрис. Дно траншеї не повинно містити твердих грудок, цегли, каменю і т. Д. (Які можуть продавити нижню стінку покладеної на них труби).
Зверху на шар щебеню укладається дренажна труба. Верхня частина покривається засипанням - шаром щебеню (не менше 20 см), а потім знову шаром піску. Зовнішня частина грунту обкладається дерном. послідовність шарів
істотна тому, що до води повинен бути звернений не щебінь, а пісок. Подушка з піску і щебеню на дні траншеї грає роль фільтра-амортизатора і дозволяє дотримуватися ухил для самопливу води. Засипка щебенем і піском (ковдру) - це фільтруючий шар і захист дренажної труби від механічних пошкоджень. Призначення фільтру - пропустити воду і запобігти попаданню в дренажну трубу дрібних частинок грунту. В іншому випадку, дренажні отвори швидко заб'ються і систему доведеться чистити.
З метою забезпечення нормальної експлуатації, дренажні труби укладаються на теплому глибину (мінімум на 80 см).
Мінімальний ухил дренажної труби в бік дренажного колодязя або природного водотоку по будівельним нормам становить:
- 3 мм на 1 погонний метр в глинистих і суглинних грунтах; (ухил не менше 3-х градусів)
- 5 мм на 1 погонний метр - в піщаних.
Часто на практиці для гарного стоку води роблять ухил 10 мм на 1 пог. м. При цьому швидкість потоку води не повинна бути високою (не більше 1 метра в секунду).
Для обслуговування систем дренажу необхідно встановлювати оглядові колодязі на прямих ділянках не менше, ніж через 50 метрів, а також в місцях поворотів, перетинів і змін кутів нахилу дренажних труб.
Дренажна мережа виводиться у відкритий водойму через вивідну трубу з гратчастим клапаном, або в зливових каналізацію через вивідну трубу зі зворотним підпірною клапаном.
В умовах садових і дачних ділянок дренаж доцільно прокласти навколо будинку (на відстані 0,5-1 м) і відвести воду в найближчу канаву. будь-який природний водойму або колодязь. Залежно від габаритів ділянки і рівня грунтових вод можливо зробити додатковий дренаж (наприклад, по периметру ділянки).
У поперечному перерізі траншея може мати прямокутне або трапециевидное обрис. Дно траншеї не повинно містити твердих грудок, цегли, каменю, будівельних відходів, які можуть продавити нижню стінку покладеної на них труби.
Для нарощування і стикування дренажних труб між собою використовуються з'єднувальні муфти і трійники.
Найпоширеніша дренажна система укладається у формі «ялинки», т. Е. В більшу дренажну трубу-колектор з двох сторін підводиться мережу таких же дренажних труб-збирачів. За дренажній трубі-колектору грунтова вода самопливом йде в зливову каналізацію або придорожню канаву. У разі, коли місця скидання води знаходяться вище рівня ділянки, необхідний дренажний колодязь, з якого вода видаляється за допомогою насоса.
Монтаж трубопроводу проводиться при температурі навколишнього середовища до мінус 10 градусів.
Разом з дренажними роботами доцільно здійснювати монтаж інженерних мереж, починаючи від устаткування септиків (для побутової каналізації) і свердловини (колодязя) і закінчуючи трасуванням електричних кабелів до місць підключення вуличних світильників. Як кабельних трас можна використовувати двостінні гофровану трубу.
Тех.обслуживание і ремонт дренажних систем
Технічне обслуговування та своєчасний ремонт дренажних трубопроводів у високому ступені сприяють їх ефективній роботі на весь розрахунковий термін експлуатації.
Експлуатацію дренажів здійснюють служби контролю і нагляду, в завдання яких входить:
• періодичний огляд дренажних пристроїв;
• усунення дрібних несправностей;
• систематичні спостереження за рівнем ґрунтових вод на дренируемой ділянці з метою встановлення ефективності дії дренажу;
• контроль якості дренажних вод;
• проведення планово-попереджувальних і поточних ремонтів, ліквідація аварій.
• засмічення фільтруючих отворів.
Вся продукція ЗАТ "Рувин" сертифікована
