Як уберегти бетонні покриття від розтріскування за допомогою деформаційних швів

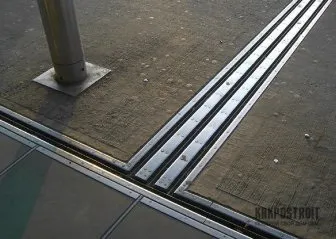

Для чого призначений деформаційний шов в конструкціях з бетону і його типи

При організації монолітних бетонних підлог даний елемент конструкції є обов'язковою умовою, здатним протистояти таким факторам, як усадка і перепади температур. Особливо це актуально для теплих підлог.
Згідно будівельним нормативам. деформаційний шов в бетоні в обов'язковому порядку виготовляється в наступних випадках:

площа стяжки перевищує 40 м²;
складна конфігурація статі;
довжина одного боку кімнати перевищує 8 м;
по периметру стін;
біля дверних прорізів;
місця з'єднання конструкцій;
висока температура статі.

Аналіз причин об'ємних деформацій, показує, що конструкції, оснащені швами здатні протидіяти таким факторам, як:

усадка;
зміна вологості навколишнього повітря;
коливання температури;
хімічні реакції, що відбуваються в бетонних сумішах;
повзучість бетону.

Класифікація

Найбільш часто застосовуються типи деформаційних швів:

Подібне розділення засноване на особливостях застосування того чи іншого типу, розглянемо докладніше кожний з них.

ізоляційні шви

Основне завдання даного деформаційного шва в конструкціях з бетону полягає у виключенні передачі деформацій від капітальних архітектурних елементів на стяжку підлоги. Основне розташування:

уздовж стін;
навколо колон;
периметр фундаменту.

Операція здійснюється методом укладання ізоляційного матеріалу вздовж стін або інших конструкцій приміщення перед нанесенням бетонного розчину.

усадкові шви

Затвердіння бетонного покриття в своїй масі відбувається нерівномірно - верхній шар висихає більш інтенсивно, ніж нижній. В результаті цього рівень стяжки по краях виходить вище, ніж в центрі, як кажуть будівельники - загортається. В результаті виникаючої напруги утворюються тріщини.

Щоб запобігти їх появі і взяти цей процес під контроль нарізаються усадочні шви. Зазвичай їх розташовують по осях колон і стикуються з кутами таких же нарізаних елементів, що йдуть по периметру колон. Нарізка проводиться на глибину, відповідну 1/3 товщини стяжки після фінішної обробки покриття. Робота виконується із застосуванням швонарізчика з функцією зрошення.

Але можливий і інший варіант - методом установки рейок певних розмірів на стадії пластичності бетонної поверхні.

конструкційні шви

Даний тип розмежувань влаштовується в місцях, де закінчується денна зміна з укладання стяжки. Форма торця повинна мати форму з'єднання «шип-паз». можна застосувати рейки, укладені поперек поздовжньої лінії, при цьому вони з одного боку повинні бути оброблені бітумом для зручності демонтажу.

При будівництві важливо мати на увазі, що деформаційний конструкційний шов в бетоні також працює і в якості усадочного. допускає незначні горизонтальні переміщення.

Вкрай бажано домогтися максимального їх збігу і відповідності проектної документації, будь-які зміни повинні бути узгоджені.

Для чого потрібна герметизація?

У приміщеннях з підвищеними вимогами по водонепроникності вдаються до герметизації швів, оскільки зайва волога сприяє відшарування покриттів. Активізація цього процесу збільшується при наявності високих температур.

Герметизація дозволяє запобігти впливу води та інших агресивних речовин, а також засмічення межшовний простору. При виборі герметика повинні враховуватися умови експлуатації і навантаження, яким піддаються бетонні покриття.

Основні види герметиків:

мастики (полібутилен);
термопласти гарячого і холодного затвердіння (бітум, бутил-каучук);
термореактопласти (вінілацетат, поліуретан, полісульфід);
силікони.

Наприклад, більшість підлогових покриттів на промислових підприємствах повинні легко митися і одночасно витримувати великі навантаження. Герметики для таких статей одночасно повинні бути і пластичними, і досить твердими, щоб перешкоджати утворенню сколів.

Будь-яке спорудження, як по окремих елементах, так і в цілому, постійно знаходиться в русі, яке пов'язане зі зміною обсягів, статичним впливом конструкцій, деформаціями фундаменту і іншими факторами. Тому рішення по облаштуванню швів повинно бути засноване на суворому визначенні їх функціонального призначення. Саме правильний вибір і реалізація потрібного виду забезпечать довговічність і надійність споруди.

За місцем розташування шва в конструктивній схемі будинку існує кілька варіантів:

в підлогове покриття;
в перекритті;
в фундаментах;
в несучих стінах;
в фасадних конструкціях.

Ущільнювальні елементи, які використовуються в роботі, повинні бути довговічними і еластичними, а в більшості варіантів і водонепроникними.
