Монтаж свердловинного адаптера (фото і відео)

Деякі власники заміських будинків в зимовий час стикаються з проблемою замерзання водопровідної лінії, що йде від власної свердловини. Це пов'язано з тим, що труби укладені вище рівня промерзання грунту. Вирішити цю проблему, помістити водопровідну магістраль на будь-якому рівні і забезпечити абсолютну герметичність всіх з'єднань можна, якщо здійснити монтаж свердловинного адаптера.

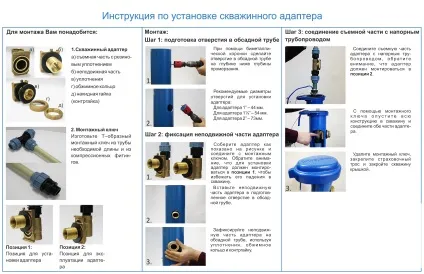

Інструкція по установці свердловинного адаптера.

Принцип функціонування пристрою

Адаптер для свердловини є єдиною альтернативою більш потужному і дорогому кесона. Пристрій складається з двох частин: основний і у відповідь.

Основна частина кріпиться до обсадної колоні і з'єднується з водопровідною трубою, яка виходить з дому. Надійна фіксація адаптера до магістралі здійснюється за допомогою кілець ущільнювачів, зроблених з гуми, і накидної гайки, яка угвинчується з зовнішньої сторони пристрою.

Схема водопостачання з свердловинним насосом і адаптером.

Відповідна частина свердловинного адаптера з'єднується з трубою, яка постачає воду безпосередньо від глибинного насоса. Герметичне з'єднання досягається завдяки наявності клинових санчат.

Адаптер для свердловини має таку конструкцію, завдяки якій його установка можлива всередині обсадної колони. Саме дана характеристика пристрою робить можливим розташовувати трубу нижче точки замерзання грунту.

Відразу слід згадати про те, що в процесі експлуатації свердловинний адаптер буде схильний до невеликої вібрації, що виходить від глибинного насоса. З цієї причини більшість фахівців настійно рекомендують використовувати металеву обсадних колон. Звичайно, можна адаптер приєднати і до пластикової труби. Але термін служби такого оснащення свердловини буде значно нижче.

При виборі адаптера враховується розмір труби. Всі виступаючі елементи пристрою для свердловини повинні без проблем розміщуватися в обсадної колоні.

Свердловинний адаптер в сукупності з герметичною кришкою на обсадної колоні.

У більшості випадків при виробництві адаптера використовується високоміцний матеріал (латунь, мідь), який характеризується підвищеною стійкістю до корозії. Незважаючи на це, один раз на рік внутрішні елементи пристрою слід обробляти спеціальним засобом. Завдяки цьому збільшується експлуатаційний період ущільнювачів і запобігає занадто щільне з'єднання елементів.

Серед багатьох позитивних якостей адаптера потрібно виділити його наступні характеристики:

Можливість експлуатації при підвищеному рівні ґрунтових вод.
Для розміщення пристрою не потрібно викопувати додатковий приямок.
Простота обслуговування насосного обладнання. Щоб витягти для ремонту насос зі свердловини, досить від'єднати лише відповідну частину адаптера.
Імовірність монтажу в безпосередній близькості до підземних комунікаційних ліній.
Можливість швидкого зливу води з водопровідної системи. Це особливо актуально при настанні морозів.

Нюанси монтажу пристрою для свердловини

Схема підключення свердловинного насоса.

Щоб якісно здійснити монтаж адаптера, нам будуть потрібні наступні матеріали й інструменти:

монтажна трубка;
трос;
металеві кілочки;
фітінг;
коробка;
перехідник для кріплення до водопроводу;
биметаллическая фреза;
лопата;
розвідний ключ;
стрічка ФУМ.

Перш ніж почати монтаж адаптера, слід здійснити попередню збірку всього обладнання. Для роботи вибирається сухе і чисте приміщення. До глибинного насосу під'єднується труба. Перевіряється працездатність кабелю і надійність страхувального троса. Шланги з фітингами і кабель акуратно згортаються в бухту і укладаються в коробку біля свердловини. Не можна допустити, щоб в обсадних колон потрапила бруд або сміття.

Монтажні роботи починаються з підготовки отвору для основної частини адаптера. Для цих цілей краще скористатися біметалічною фрезою, яка оснащена спеціальною коронкою. Діаметр коронки повинен відповідати розміру адаптера.

Основна частина пристрою укладається в обсадних колон, поміщається в зробленому отворі і фіксується обтискним кільцем.

Встановлення базової частини проводиться з обов'язковим застосуванням гумових ущільнювачів. Для якісного затягування гайок використовується розвідний ключ.

Водопровідна труба з'єднується з основною частиною адаптера за допомогою перехідника. Максимальна герметичність всіх різьбових з'єднань досягається шляхом їх обмотки стрічкою ФУМ. Заздалегідь зібране обладнання опускається в свердловину на оптимальну глибину. Водопровідна труба обрізається і за допомогою фітинга приєднується до відповідної частини пристрою.

Здійснюється складання монтажної трубки, за допомогою якої відповідна частина пристрою поміщається в обсадної колоні. Відповідна частина з'єднується з основним елементом адаптера. Зазвичай після закінчення монтажу насосного обладнання трубка знімається. Але деякі фахівці рекомендують залишити частину трубки в пристрої, обрізавши зайвий шматок до горловини колони. Це робиться для того, щоб запобігти пошкодженню різьбових з'єднань в результаті вібрації глибинного насоса.

Обов'язково слід передбачити наявність страхувального троса, який підтримує глибинний насос і знижує навантаження на адаптер. Трос виводиться в зовнішню частину свердловини і надійно фіксується за допомогою металевих кілочків. До кабелю насоса підводиться електрику. Перевіряється працездатність обладнання.

Багато фахівців відзначають, що монтаж адаптерів є найефективнішим способом запобігання свердловин не тільки від замерзання водопровідної магістралі, а й при захисті пристрою від негативного впливу ґрунтових вод, потрапляння сміття та інших сторонніх предметів.
