Як своїми руками виготовити якісний теплообмінник для банної печі

Гарна піч в лазні не вимагає використання додаткових нагрівальних систем для підігріву води в приміщенні мийної. Ця функція буде покладена на теплообмінник, основним призначенням якого є підігрів що надходить рідини з подальшою її передачею в навісну ємність. Системи з якісним теплообмінником виконують відразу кілька функцій - забезпечують наявність гарячої води, а також підігрів не тільки парилки, а й приміщення передбанника.

Основні критерії вибору теплообмінника

Вибираючи твердотопливную систему на дровах для підігріву води, слід визначитися з типом теплообмінника. оптимально підходить в конкретно взятому випадку. Одним з конструктивно простих є змійовик, який виконаний з труби зігнутою кільцем і розміщеної в баку.

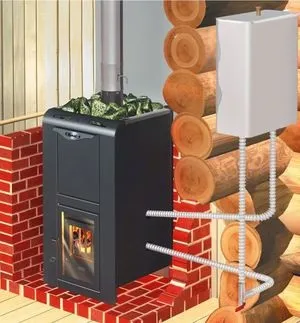

Однак в якісній банної печі найчастіше використовують складнішу систему, яка складається з двох ємностей з'єднаних між собою трубами. Паливо, що горить нагріває нижню ємність і тепло надходить у верхній циліндричний бак. Така конструкція печі не тільки нагріває воду, а й опалює приміщення парилки і передбанника.

Особливості роботи печі з теплообмінником

Більшість різновидів печей з теплообмінником, заповнюються водою або антифризом. Принцип функціонування таких пристроїв заснований на природній циркуляції рідини за рахунок різниці температур. Однак існують системи, які для циркуляції води облаштовуються електричним насосом. При цьому ефективність роботи будь-яких печей буде залежати від певних нюансів.

• За порадами професіоналів в лазні краще використовувати відкриту систему підігріву води, в якій не нагнітається високий тиск.
• Найбільш ефективними в плані експлуатації вважаються системи підігріву, при облаштуванні яких протяжність прокладених труб не перевищує 3-х метрів. Такого відстані цілком достатньо щоб розмістити бак в передбаннику.
• Також дуже багато залежить від діаметра труб, який повинен бути мінімум 1 дюйм. В іншому випадку циркуляція рідини в системі буде сильно утруднена і без використання додаткового електронасоса піч для лазні з теплообмінником не справлятиметься зі своїми прямими обов'язками.

Монтаж печі з теплообмінником - особливості проведення робіт

Щоб монтаж печі з теплообмінником для лазні пройшов без особливих проблем потрібно слідувати певній послідовності дій.

1.
   Конструкція повинна бути встановлена ​​на фундаменті, залитому вглиб до півметра.
2. Опалення огороджується кладкою з вогнетривкої цегли на розчині з глини і піску.
3. У приміщенні, де встановлена ​​піч, розміщують основний теплообмінник, а топку виводять в заздалегідь облаштоване в стіні лазні отвір.
4. Гаряча рідина надходить по трубах, обмотаним теплоізоляційним матеріалом в ємність для води або радіатори опалення.
5. Димохід виводять через облаштоване в даху отвір.
6. Всі місця стиків якісно герметизують.

Виготовлення теплообмінника своїми руками

Щоб своїми руками виготовити теплообмінник для печі в лазні, потрібно використовувати листовий метал. товщина якого становить 2,5 мм. Верхню ємність у вигляді циліндра приєднують до нижньої прямокутної ємності за допомогою труб. В даному процесі найголовніше, щоб шви в місці стиків окремих елементів мали мінімальні зазори. Безпосередні розміри печі, а також товщина труб повинні розраховуватися відповідно до площі лазні.

Підготовлені металеві заготовки прихоплюють один до одного за допомогою зварювання і тільки після перевірки, що всі деталі на своїх місцях, проводиться остаточне зварювання теплообмінника. Після закінчення зварювальних робіт проводиться перевірка якості швів для цього:

• заварюється нижня труба теплообмінника.
• в систему заливають воду.
• на виходi приєднується ємність.
• для перевірки в систему подають повітря під тиском.
• в разі якщо зварювання виконана якісно, ​​то в місцях швів течі бути не повинно.

Перевага банної печі з теплообмінником

Найважливішими достоїнствами печей з теплообмінником можна вважати наступні параметри:

• Банна система з теплообмінником виконує відразу дві функції - нагріває воду, а також опалює приміщення парилки і передбанника.
• Бак такої системи може розташовуватися в приміщенні, сусідньому з парною.
• Печі такого виду, вартість яких не така вже й велика, виробляються з якісного матеріалу з великим експлуатаційним ресурсом.
• Топка сучасної печі забезпечується вогнетривким склом, завдяки якому можна насолоджуватися горінням вогню, при цьому контролюючи сам процес.
• Зовнішній вигляд досить привабливий, а сама система невибаглива в догляді.
• Хочеться відзначити, що печі такої конструкції прості в плані установки. яка можлива власними руками.
• Незначні габарити такої банної печі дозволяють економити простір в парильні.
• Також потужність такої системи прекрасно справляється з швидким прогріванням приміщення відведеного під парну до потрібної температури.

Як безпечно експлуатувати банну піч з теплообмінником

Напевно, безпеку для кожної людини знаходиться на першому місці, тому потрібно правильно вміти експлуатувати систему:

1. Труби, що з'єднують частини системи з баком не можна нерухомо прикріплювати до поверхні стіни, так як вони змінюють лінійні параметри в процесі нагрівання.
2. Характеристики потужності теплообмінника не повинні бути більше 10% потужності печі.
3. Вибір обсягу бака для води повинен, проводиться відповідно до того, що час прогріву останнього повинно відбуватися протягом 2-х годин після розпалу палива в топці. В іншому випадку вода перетворитися на пару.
4. Не можна заповнювати систему водою, коли вона розігріта до високих температур.
5. Для ущільнення різьбових з'єднань системи потрібно використовувати прокладки здатні витримати високу температуру.

На будівельному ринку існує величезний асортимент опалювальних систем для лазні з теплообмінником і без нього. Однак і самостійно можна спорудити теплообмінник для банної печі при наявності необхідних інструментів і навичок проведення зварювальних робіт.
