Як створити оптимальну систему вентиляції в гаражі схема, розрахунок, монтаж

Щоб уберегти кузов від корозії, необхідно забезпечити хорошу систему провітрювання в приміщенні, де зберігається автомобіль. Як зробити вентиляцію в гаражі, піде мова даній статті. Але для початку розберемося, до чого призводить відсутність циркуляції повітря «гаража».

Навіщо потрібна вентиляція?

• Підтримка нормальної вологості. Взимку разом з автомобілем в гараж подає лід і сніг. У теплому приміщенні вони розморожують, виділяючи водяні пари. Вологість підвищується, що негативно позначається на стані автомобіля.
• Просушка кузова машини після їзди під дощем або снігом. Висушити автомобіль можна тільки методом вентиляції.
• Видалення конденсату зі стелі / стін, просушка оглядової ями. Волога руйнує будь-які будматеріали, тому гараж без провітрювання довго не прослужить.
• Провітрювання парів, шкідливих для людини. Бензин, вихлопні гази, випаровування від автохімії - ось далеко не повний список отруйних речовин, якими дихає автовласник, перебуваючи в гаражі.

Який буває система обміну повітря

• Природна - грунтується на природній циркуляції повітряних мас через температурного градієнта між вулицею і приміщенням. Природну вентиляцію можна легко облаштувати своїми руками.
• Механічна - повітрообмін забезпечується штучно, за допомогою спеціальних пристроїв для відтоку / припливу повітря. Система може бути одно- або двоканальної.
• Комбінована - свіже повітря надходить в приміщення природним шляхом, а видаляється механічно, за допомогою вентилятора.

Який метод провітрювання вибрати, залежить від конструкції гаража і ваших фінансових можливостей.

Розробка схеми

Принципова схема повітрообміну створюється на етапі проектування приміщення. Вона повинна передбачати кількість і розташування вентиляційних отворів. Якщо є підсобні приміщення, потрібно подбати, щоб і в них була достатня циркуляція повітря.

При розробці схеми необхідно брати до уваги висоту і площу гаража, кількість зберігаються в ньому автомобілів. Планується розміщення підземних і наземних трубопроводів, оцінюється ефективність циркуляції повітря.

Розрахунок вентиляційних отворів

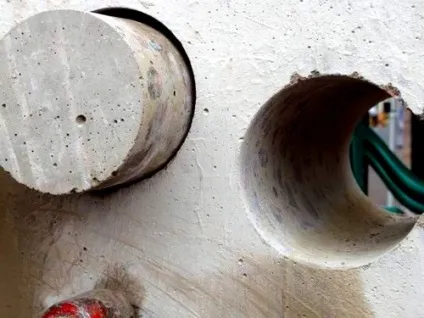

Розрахунок вентиляційних отворів

Перед тим, як зробити вентиляцію в гаражі, необхідно розрахувати діаметр отворів. Це можна виконати двома способами:

• За формулою 15 мм діаметру труби = 1 м2 площі. Так, для гаража загальною площею 10 м2 знадобляться 150-міліметрові труби.
• Сума площ всіх отворів дорівнює 0,3% площі. Зазвичай цю формулу застосовують при облаштуванні одноканального механічного провітрювання.

Згідно вітчизняним СНиП, в будівлю з 1-й легковиком має надходити 180 м3 свіжого повітря в годину. В зарубіжних країнах дане число більше в 2 рази.

Розрахунок природної вентиляції

Щоб забезпечити природний повітрообмін, має бути 2 вентиляційних отвори: витяжний і припливно. Не потрібно володіти спеціальними знаннями, щоб облаштувати таку схему припливу повітря своїми руками. Головне - дотримуватися простих правил:

• Припливний отвір роблять з навітряного боку на висоті близько 10 см від підлоги, витяжний - на 10 см нижче стелі. Розміщувати їх слід в діаметрально протилежних кутках.
• Повітропровід піднімається на 30 см від землі, виходячи на дах. «Грибок» повинен підніматися над дахом приблизно на 50 см. Від комах та інших шкідників повітропровід захищають сіткою.

Недоліки схеми природного провітрювання:

• залежність швидкості повітрообміну від температурного градієнта, чим обумовлена ​​неефективність в літню пору;
• залежність від правильності розміщення припливних і витяжних отворів, перепаду висот між ними (бажано більше 3-х м);
• обмерзання повітропроводів в зимовий період через велику різницю температур, надмірне охолодження гаража. Щоб уникнути цього, слід встановити засувки на труби.

Незаперечною перевагою такої системи повітрообміну є її дешевизна, простота облаштування.

Облаштування комбінованої вентиляції

Облаштування комбінованої вентиляції в гаражі

Зробити систему, нормально функціонуючу весь рік, можливо тільки з використанням штучних способів повітрообміну, що рятують ситуацію при несприятливих погодних умовах. Подібні схеми називаються комбінованими і функціонують за принципом:

• Приплив повітря забезпечується природним шляхом: залишається описана вище схема природної вентиляції.
• Відтік повітряних мас виконується через повітропровід, оснащений електровентилятором.

Перевагами комбінованої схеми є її відносна незалежність від погоди і простота монтажу, недоліками - швидке охолодження приміщення взимку, необхідність періодично контролювати працюючий вентилятор.

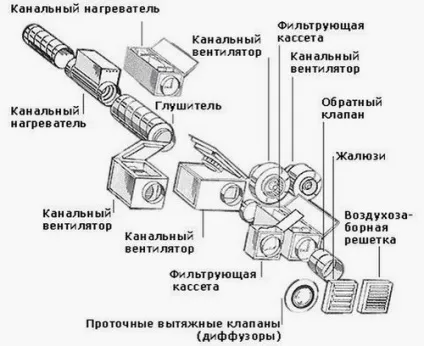

Як зробити механічну вентиляцію

Механічна вентиляція в гаражі

Повітряний вихор створюється штучно, за допомогою витяжного і припливного пристрою. Механічна схема вважається практично ідеальною, тим більше що вона може частково або повністю замінити опалювальну систему. Подібна система управляється спеціальним ПО, який має декілька режимів.

До переваг механічної схеми в гаражі також відноситься фільтрація повітря від пилу, незалежність від клімату. Виконуючи розрахунки, враховуйте конструкцію і площа гаража, наявність додаткових приміщень, довжину повітроводів, кількість збережених машин.

За конструкцією механічна вентиляція може бути моноблочною (витяжка і приплив забезпечуються одним блоком) і модульної (зазначені функції виконують 2 різних блоку).
