Як розрахувати забежних сходи з поворотом на 90 і 180
Найчастіше в приватних будинках сходи можуть бути поворотною Г-образної, з поворотом на 90 градусів або П-образної, з поворотом на 180 градусів. У зазначених типах конструкцій можуть бути передбачені проміжні майданчики, які для економії місця замінюються поворотними (забежнимі) сходинками. Це так звана забіжних сходи, для якої необхідно розрахувати основні параметри. Відзначимо також, що в гвинтових сходах також використовуються забіжні щаблі.

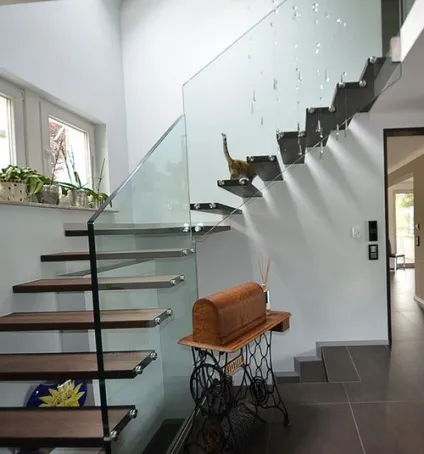

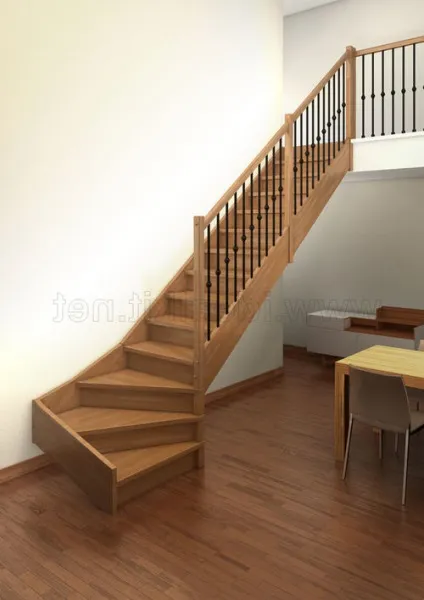

Сходи з поворотом в будинку
Основні параметри
Забіжних сходи - складна конструкція, що обумовлює складний розрахунок основних характеристик. Існує кілька базових методик.
Можна розрахувати основні параметри, використовуючи:
- математичні формули (для пересічної людини, не пов'язаного з опору матеріалів, важко для розуміння);
- графічні методи - це найбільш простий варіант, який ми розглянемо більш докладно.
Щоб зробити розрахунок для сходових конструкцій з поворотом на 900 і з поворотом на 1800, потрібно визначитися з цілою низкою параметрів, серед яких відзначимо:
- середня лінія сходового маршу (лінія, що проходить посередині сходового маршу на прямих відрізках, а на відрізках криволінійної форми по умовній лінії, яка паралельна краю конструкції з внутрішньої сторони, на відстані, що дорівнює половині його загальної ширини, тобто в даному випадку середня лінія - це крива, або ламана, або кругова, все залежить від конструкції);
- радіус заокруглення позначеної середньої лінії забежние (поворотною) сходинки, даний параметр безпосередньо залежить від радіуса кола, яка розташовується між сходовими маршами;
- кут повороту формується на проекції в горизонтальній площині сходового прольоту між зовнішніми гранями крайніх ступенів.
Гвинтові сходи і, зокрема, ширина її сходинок, вважається по середній лінії і є постійною на всій протяжності сходового маршу.
Методика розрахунку четвертьоборотние і напівоборотні сходів
Якщо ваша забіжних сходи з поворотом на 900 (четвертьоборотние), то для того, щоб розрахувати її параметри, можна використовувати методику пропорцій (пропорційної розбивки).
- S - ширина, яку має сходовий марш;
- I - загальна довжина проекції в горизонтальній площині сходового маршу від останньої сходинки до вершини кута повороту;
- R - радіус всередині конструкції;
- B - ширина сходинок (проступей).
Кут повороту, як зазначено вище, 90 градусів.
Потрібні лист спеціального паперу - міліметрівки, розрахунки також можна виконати в комп'ютері з використанням спеціальних програм. Вам потрібно накреслити план в проекції, розташованої горизонтально, ваших сходів в масштабі, обраному довільно, який дозволить точно визначити всі необхідні розміри, зокрема, ширину сходинки.
Спочатку вам потрібно накреслити середню лінію, а потім позначити вісь симетрії, яку необхідно провести безпосередньо через середину кругової або кривої лінії безпосередньо з вершини кута повороту.
Коли у вас забіжних сходи з поворотом на 1800 (напівперевертня), то вісь симетрії чертится безпосередньо через центр криволінійної або кругової кривої і точку, що розділяє конструкцію з зовнішнього краю на дві рівні частини.
Потім можна робити розкладку на нашому плані поворотних ступенів.
Головне щоб ширина забежних (поворотних) ступенів збільшувалася рівномірно.
Існує кілька основних правил, відповідно до яких виконується розрахунок. Забіжних сходи повинна мати від семи до дев'яти поворотних ступенів в одному сходовому марші для того, щоб отримати гармонійний вигин і забезпечити оптимальні розміри.
Так, мінімальна ширина проступи забежние ступені в найвужчому місці повинна становити 120 мм по європейським нормам або 150 мм за американськими. Причому різниця в ширині між найширшої і самій вузькій поворотною щаблем не повинна перевищувати 10 мм, на цьому і заснований розрахунок.
