Як розрахувати кут нахилу односхилим даху - мінімум і максимум

Односхилий тип дахів стають все більш популярними. Це обумовлено багатьма факторами. Серед них низька ціна, висока практичність, оригінальний зовнішній вигляд. Кут нахилу у них найчастіше відрізняється від інших типів. Скат менше. Саме про мінімальний кут нахилу односхилим даху, з чим пов'язаний розрахунок і чим обмежується, будемо говорити в цій статті.

Види односхилих дахів

Класифікувати подібні покрівлі можна по наявності вентиляції. Виходячи з цього бувають наступних типів:

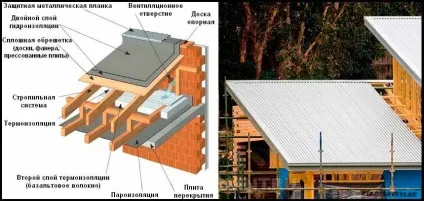

• Вентильовані. Застосовуються при будівництві споруд закритих типів. Рівень ската буде коливатися в межах 3-20⁰. Облаштування вентиляції передбачає наявність пустот в проміжках між гідро-і теплоізоляцією. Вона дозволяє значно підвищити термін експлуатації. З боків споруди на одному рівні з покрівлею облаштовуються отвори, що забезпечують постійний приплив повітря.

• Чи не вентильовані. В основному застосовуються під час будівництва терас. Скат становить 3-6⁰. Спорудження відкритого типу вимагає до себе особливого догляду, особливо взимку.

Можливий ще третій варіант, поєднаний. В цьому випадку нахил односхилого даху створюється мінімальний. Досягається економія матеріалу на будівництво. Однак є свої недоліки. При великій кількості снігу потрібно його постійне прибирання, щоб знизити навантаження на покрівлю.

вимоги СНиП

Зарахувати конструкцію до односкатной можна по вживаним матеріалом. Плоскі в основному криються матеріалами на основі бітуму.

Визначення оптимального кута

Щоб розрахувати кут нахилу односхилим покрівлі слід врахувати архітектуру споруди. Оптимальний нахил буде в основному залежати саме від цього. Для невеликих будівель вона буде більш економічною і буде досить ската від 10 до 15 градусів.

З односхилим дахом створити мансарду проблематично. Особливості конструкції накладають свої обмеження. Повноцінно використовувати простір проблемно. Однак, якщо необхідно приміщення горищного типу, то виконувати схил більш 30⁰ не бажано. Навіть при наявності пологої покрівлі з невеликим ухилом 10-20⁰ можна створити кілька приміщень з різною висотою стелі. Правильно розподіливши кімнати можна повноцінно експлуатувати простір під кроквяної системою.

Буває так, що планування передбачає наявність поверхів, зміщених щодо один одного. В цьому випадку для використання мансардного приміщення оптимальним буде кут від 20 до 35⁰.

Як розрахувати мінімальний ухил?

Факторами, які будуть найбільшим чином впливати на максимальний і мінімальний кут, є вимоги до покрівельних матеріалів. У кожного з них є свої обмеження. Однак односхилий дах є похилою, тому варто докладніше розглянути, як розрахувати кут нахилу для мінімального рівня.

Рулонні бітумні матеріали забезпечують можливість перекриття будь-якого типу. Є лише обмеження, що стосується максимального значення - 25⁰. На практиці з кутом більше 15⁰ краще не працювати подібними матеріалами. Робота помітно ускладнюється. Найбільш довговічними є покриття, у яких верхні шари покриті кам'яною крихтою. В основній своїй масі вони укладаються шляхом нагрівання на бітумну основу.

Для раніше популярного шиферу потрібно значний кут. При використанні посилених листів необхідна наявність нахилу від 25⁰, при використанні звичайного - від 35⁰. Тут звернемо увагу, що значення нахлеста в верхньому ряді буде прийматися виходячи з цього значення. Чим більше, тим значніше повинен бути нахлест.

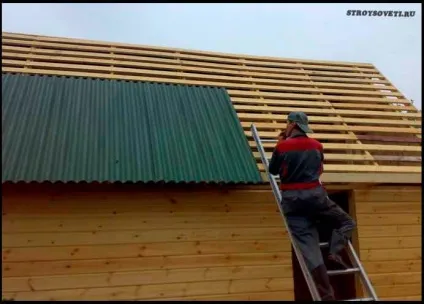

Єврошифер не вимагає подібного крутого схилу. Укладання допускається від 6⁰. Під час кріплення бітумного шиферу ухил буде впливати на величину нахлеста і конструкцію обрешітки:

• Скат від 6 до 10 градусів - суцільна;
• Від 10 до 15 - по осях крок 45 сантиметрів;
• Від 15 і вище - крок 60 сантиметрів.

Металочерепицю можна укладати при нахилі від 10⁰. Однак під час роботи з кутами від 10 до 20 градусів місця стиків доведеться обробляти і герметизувати їх. Це складно. Найбільш оптимальним рішенням буде використання металочерепиці на конструкціях зі значеннями від 20 градусів.

З профнастилом можна працювати з нахилом від 5 градусів. В цьому випадку поверхню нахлеста збільшується, а місця стиків ущільнюються і герметизуються.

Фальцева покрівля. не залежно від типу виготовлення, може використовуватися з кутами від 8⁰. Якщо забезпечується повноцінна гідроізоляція стиків, то нахил можна зменшувати до трьох градусів.

Бітумна гнучка черепиця повинна укладатися на спорудах зі скатом від 11⁰. Коли кут складає до 18 градусів підкладковий шар необхідно виконувати суцільним. Коли більш 18⁰ рулони цього шару можна розгортати тільки за зовнішніми контурам кожної площині і на додаток провести ізоляцію отворів.

Цементна і керамічна черепиця може укладатися на даху з нахилом від 22 градусів. Можна знижувати до 10, але під нею доведеться створювати ще один шар гідроізоляції. На практиці рідко використовується на односхилих покрівлях через свою вагу.

Формула для розрахунку необхідних значень

Так як односхилі покрівлі володіють упором на стіни, які знаходяться на різному рівні висоти, то ухил забезпечується ще на стадії зведення стін, коректуючи висоту. В цілому для зведення в будівельних правилах приймаються значення 5-60 °. У районах, в яких підвищений рівень снігового покриву значення вже варіюються в межах 45-60 °. Під час розрахунку кута нахилу навантаження від атмосферних опадів враховуватися повинні обов'язково. Особливо це стосується односхилих з їх нюансами будови і міцності використовуваних матеріалів.

У розрахунках можна використовувати наступну формулу:

L стіни = L довжина × tgA,

L стіни - значення висоти фронтону;
L довжина - значення довжини стіни;
А - кут нахилу

В процесі будівництва односхилого даху потрібно розраховувати довжину кроквяних ніг. Використовується така формула

L крокв = L стіни ÷ sinA.

Для визначення sinA і tgA слід використовувати дані з такої таблиці:

Для прикладу проведемо розрахунок.

Стіна має довжину 6 метрів. Lдліна = 6 метрів;

Нахил покрівлі становить 25 градусів. А = 25 °;

Визначаємо висоту стіни: Lстени = 6 × tg25 ° = 6 × 0,47 = 2,82 метра;

Визначаємо довжину крокв: Lстропіл = 2,82 ÷ sin25 ° = 2,82 ÷ 0,42 = 6,7 метрів.

Для того, щоб отримати найбільш достовірні значення до довжини стопи потрібно додати значення звисів. Саме вони послужать додатковим захистом.

Переваги односхилого даху

Подібна конструкція має велику кількість переваг. Вони вивели цю конструкцію на лідируючі позиції в будівництві споруд господарського призначення. До них відносяться:

• Простота процесу проектування;
• Необхідно меншу кількість матеріалів;
• Простота монтажу;
• Не висока вартість зведення;
• Короткий термін зведення.

недоліки

Однак, природно, є недоліки.

• Під час будівництва немає вийде облаштувати повноцінну мансарду;
• Зробити повноцінну ізоляцію можливості менше, ніж у випадку з іншим типом. Це пояснюється мінімальних обсягів корисного простору під покрівлею.

Проведення правильного розрахунку в результаті призведе до створення будівлі з найкращим зовнішнім виглядом. В основній масі приватні забудовники вибирають більш високі варіанти, які здатні надати будівлі більш стрункий зовнішній вигляд. Та й мансарду більш простору можна облаштувати. Однак з фінансової сторони зведення односхилим пологої даху обійдеться набагато дешевше, ніж гострих.
