Перед розрахунком параметрів вентилятора необхідно виконати попередню компоновку ОУ: розташувати розраховану кількість радіаторів по сторонам шахти і вибрати число радіаторів.

Розрахунок вентилятора виробляють з метою визначення діаметра колеса, максимальної частоти обертання і витрат потужності на його привід, при яких забезпечується необхідна продуктивність і напір. Продуктивність і натиск вентиляторного колеса повністю залежать від геометричних розмірів і конструкції шахти ОУ. Так натиск Н, створюваний вентилятором, повинен бути достатнім для подолання аеродинамічного опору повітряного тракту, а продуктивність вентилятора Q повинна дорівнювати витраті повітря через радіатори ОУ. Виходячи з вищесказаного, наводяться формули для визначення зазначених величин:

де H - напір, створюваний вентилятором, Н / м 2; hр - опір жалюзі ОУ, Н / м 2; hс - опір радіаторів, Н / м 2; h - опір шахти ОУ, Н / м 2; h - динамічні втрати за вентилятором, Н / м 2.

Напір, створюваний вентилятором при дворядному розташуванні радіаторів, визначається як

При однорядном розташуванні радіаторів

Значення hP визначаються за формулами (16) і (17). Далі розраховується продуктивність вентилятора, яка дорівнює витраті повітря, що проходить через радіатори, м 3 / с,

де GB - витрата повітря, кг / с, визначений за формулою (27); gВЗ - питома маса повітря перед вентилятором, кг / м 3,

де RB = 287 - газова стала повітря (робота, що здійснюються 1 кг газу, якщо його температура підвищується на 1 ° С, при постійному тиску), 287 Дж / кг К.

Для забезпечення максимального ККД (hB) вентилятора необхідно визначити кут установки (нахилу) його лопатей. Це завдання вирішується за допомогою аеродинамічних характеристик вентилятора:

де `Н - коефіцієнт напору,` Q - коефіцієнт продуктивності.

На рис. 4 представлені аеродинамічні характеристики осьового вентилятора типу УМ - 2М.

Переймаючись декількома значеннями частоти обертання вентилятора колеса ni визначають значення окружної швидкості wI, м / с, по величині якої розраховують значення `Нi і` Qi

де Н - напір, Н / м 2; QB - продуктивність, м 3 / год; FB - площа вентиляторного колеса по зовнішньому діаметру, м 2,

За знайденим значенням `Нi і` Qi на аеродинамічні характеристики будується характеристика мережі (рис. 4) і знаходяться точки перетину її з кривими Н = f ( `Q): точки 1, 2. 3, 4. Знайдені точки перетину переносяться на криві hB = f ( `Q), побудовані для різних кутів установки лопатей (точки 1 1. 2 1. 3 1. 4 1). За максимальної ординате визначається кут установки лопатей, при якому вентилятор буде працювати з максимальним ККД.

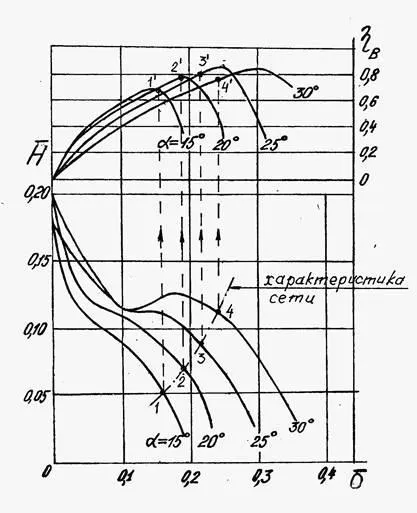

Мал. 4. Аеродинамічні характеристики

вентилятора КК - 2М

Після цього визначаються параметри вентиляторного колеса: діаметр DB. м, максимальна частота обертання, nB. 1 / c, і витрати потужності на його привід, NB. кВт. Для цього спочатку визначають значення `Н і` Q, відповідні максимальному ККД, для чого точка, на кривій hB = f ( `Q), по якій було визначено оптимальний кут установки лопатей, переноситься на залежність Н = f (` Q), a з неї - на ординату і абсциссу. Потім за нижченаведеними формулами визначаються значення вимірювача напору КН. м 3 / с і вимірювача продуктивності КQ. м 3 / с:

де - ККД вентилятора при оптимальному куті установки лопатей.
