Як розібрати WD My Book

WD My Book - звичайний external drive, всередині якого стоїть звичайний SATA гвинт. Але ось заміна цього гвинта і розбирання цього зовнішнього носія, як виявилося, - завдання нетривіальне.

Ось такий от носій. За первинними даними - здох всередині нього гвинт. Тобто потрібно його змінювати. Але, як виявилося завдання це нетривіальна.

На корпусі цього носія немає жодного болтика. Засувки теж приховані.

Як виявилося приховані вони під гумовими ніжками (які, собака, приклеєні досить сильно).

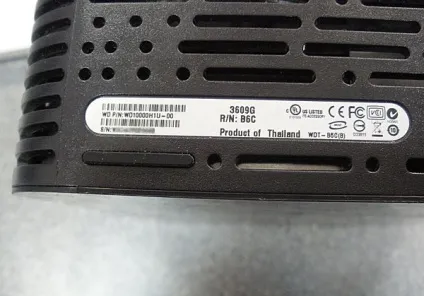

Віддираємо їх нафіг. До речі, я по-незнання відірвав їх все, виявилося, що ті які ближче до наклейки з серійників можна було і не знімати :)

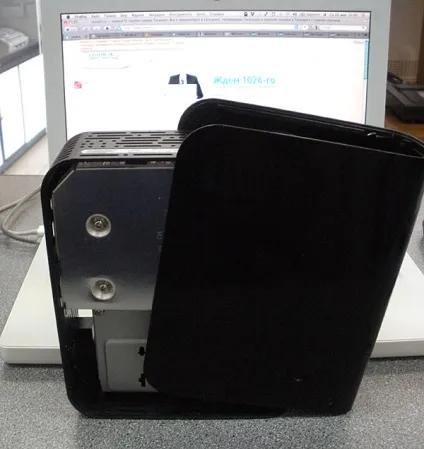

Під цими ніжками в пазах знаходяться засувки, які потрібно змістити вниз і вбік від центру до країв, а після цього з помітним зусиллям зрушити "нутрощі книжки":

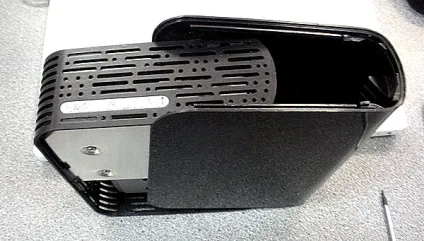

А далі все тепер зрозуміло - знімаємо верхній кожух:

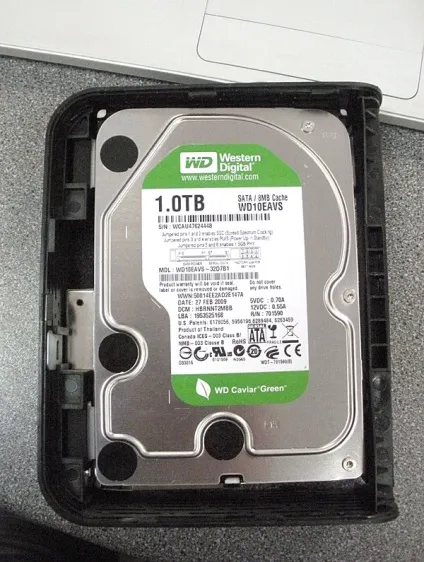

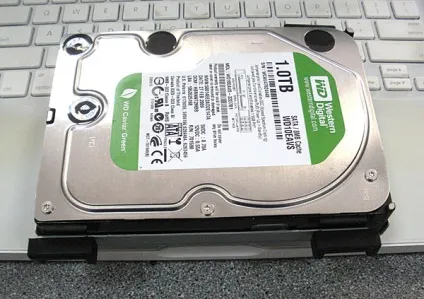

Усередині WD My Book, як і передбачалося, знаходиться найзвичайніший SATA-гвинт, а саме WD10EAVS

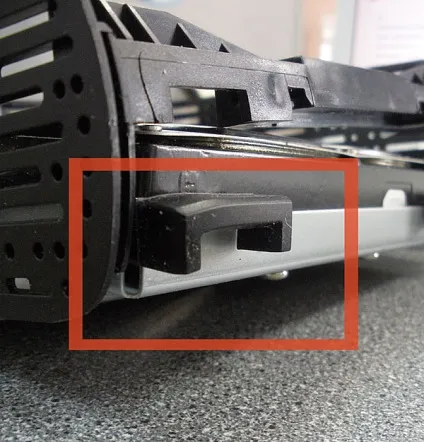

До речі, до корпусу він кріпиться дуже хитро - сам гвинт прикручений до пластини, яка кріпиться до пластикового кожуха через ось такі гумові П-подібні проставки, тим самим мінімізуючи передачу вібрацій на кожух:

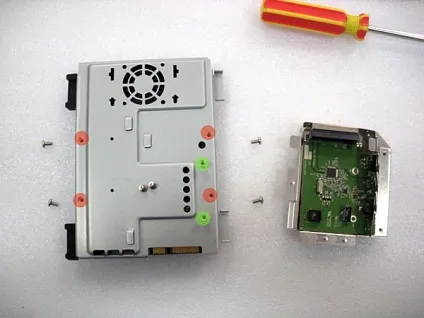

Для того щоб зняти гвинт потрібно відкрутити всього 6 болтів - 2 коротких, які тримають контролер (зелені) + 4 червоних, якими жорсткий диск кріпиться до сталевої пластині:

Ось, власне і все. Сподіваюся, той хто буде розбирати WD My Book після мене вже не буде так довго з ним мучаться :)

P.S. Якщо кому цікаво - пробував запхати в цей external drive десткое диски від Samsung і Seagate по 500 і по 1000Гб - ні фіга не запускаються, так як стартовий струм у них більше ніж WD, а ось 320, 500, 640 і 1000Gb від Western Digital ( зелені і сині) - без проблем.
