Як розібрати ноутбук lenovo ideapad s9e

Розбираємо ноутбук Lenovo IdeaPad S9e / S10e / S10.

попередження

використовувані інструменти

Перш ніж почати розбирання, необхідно зробити наступне:

1. Спочатку вимкніть живлення системи і всіх периферійних пристроїв.

2. Від'єднайте шнур блоку живлення від мережі змінного струму і всі кабелі живлення та сигнальні кабелі системи.

3. Покладіть ноутбук на рівну поверхню.

4. Вийміть акумулятор.

ПРИМІТКА: Деякі кабелі в ноутбуках IdeaPad S9e, S10e і S10 мають самофіксірующіймся роз'єм. Щоб його відкрити, потрібно підняти фіксатор, як показано на зображенні:

ПРИМІТКА: використовуйте тільки перелічені виробником в списку запасних частин акумулятори. Будь-які інші можуть спалахнути або вибухнути.

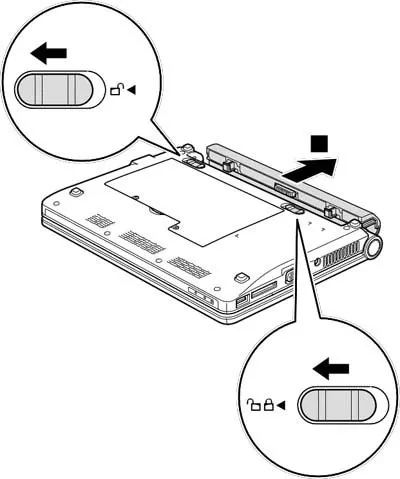

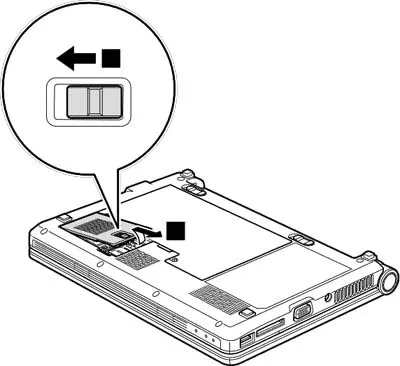

1. Посуньте засувку акумулятора у відкрите положення.

2. Посуньте перемикач фіксації у відкрите положення.

3. Утримуючи фіксатор і зніміть акумуляторний відсік в напрямку, зазначеному стрілкою.

Знімаємо дверцята відсіку для бездротової мережевої карти WAN / SIM-карти.

1. Посуньте засувку дверцята відсіку для SIM-карти / WAN у відкрите положення.

2. Зніміть дверцята відсіку для SIM-карти / WAN в напрямку, зазначеному стрілкою.

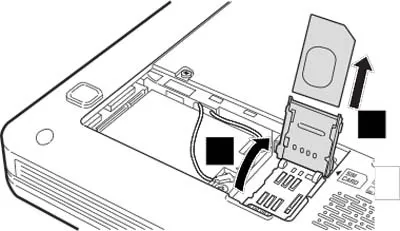

1. Зігніть тримач SIM-карти в напрямку стрілочки.

2. Вийміть SIM-карту з тримача.

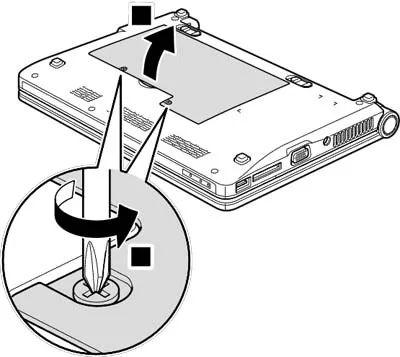

Знімаємо жорсткий диск.

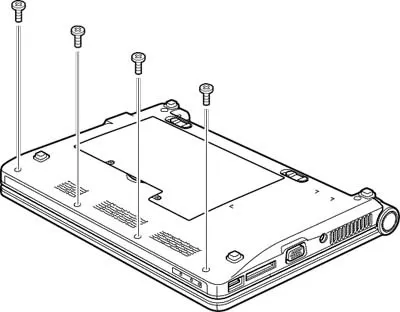

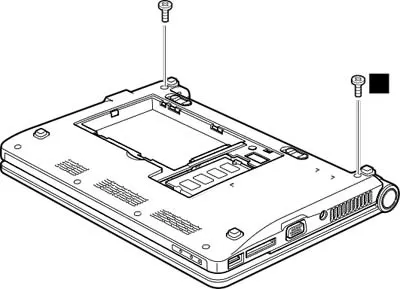

1. Викриття шурупи з нижньої кришки системного блоку.

2. Зніміть нижню кришку системного блоку.

ПРИМІТКА: звільніть шурупи кріплення кришки, але не виймайте їх.

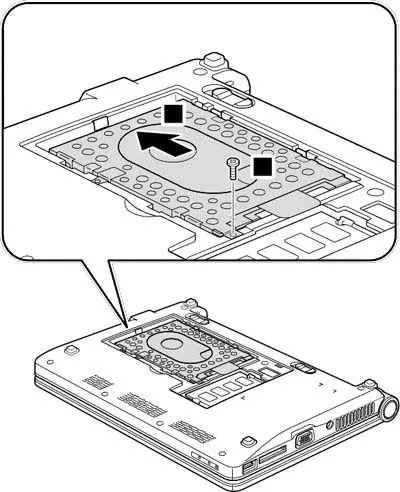

3. Для моделі IdeaPad S10. викрутити гвинт кріплення держателя жорсткого диска. Для моделей IdeaPad S9e і S10e. пропустіть цей крок.

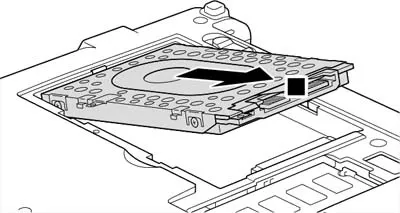

4. Вийміть модуль жорсткого диска з відсіку.

Витягуємо модуль пам'яті.

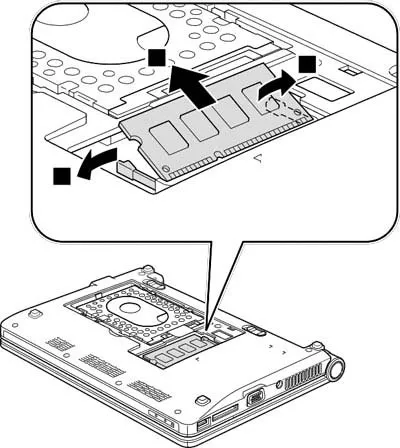

1. Зігніть в різні боки засувки з обох сторін роз'єми DIMM, щоб модуль пам'яті висунувся.

2. Витягніть модуль пам'яті DIMM в напрямку, зазначеному стрілкою.

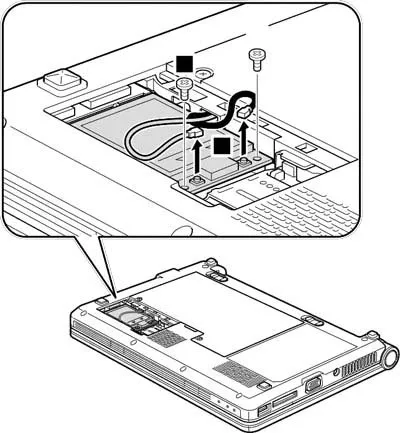

Витягуємо карту PCI Express Mini Card (для моделі IdeaPad S10)

1. Відключіть 2 антенних кабелю від карти PCI Express Mini Card, одягнувши їх штекером антени або пальцями.

2. Викриття 2 сріблястих гвинта кріплення карти PCI Express Mini Card.

3. Вийміть карту PCI Express Mini Card із гнізда.

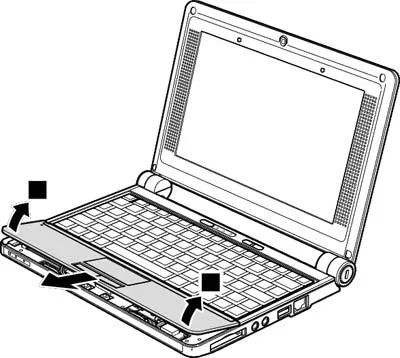

Знімаємо упор для рук.

1. Викриття 4 чорних шурупа в днище корпусу.

2. Переверніть ноутбук і ріподніміте зовнішні куточки упору для рук.

3. Посуньте упор для рук у напрямку назовні.

4. Від'єднайте кабель.

5. Підніміть фіксатор шлейфу.

6. Відключіть шлейф.

7. Зніміть упор для рук з корпусу.

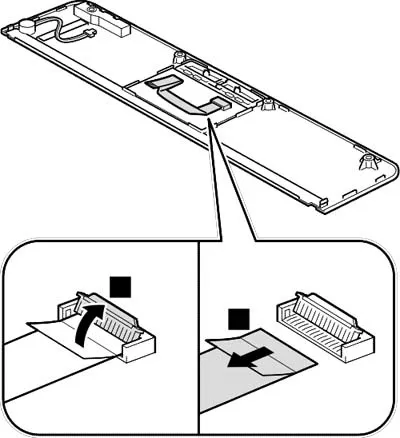

8. Переверніть упор для рук і підніміть фіксатор самофіксуються роз'єму з його зворотного боку.

9. Витягніть шлейф із гнізда.

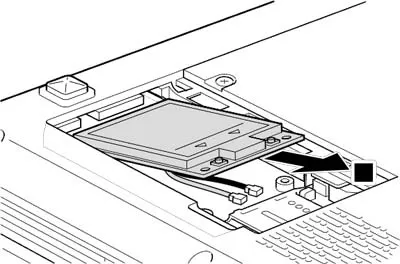

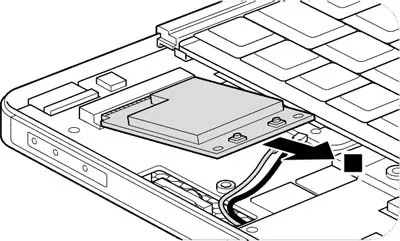

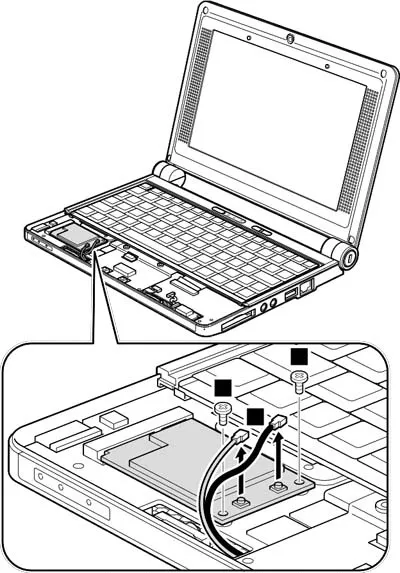

Витягуємо карту PCI Express Mini Card бездротової локальної мережі (WLAN).

1. Відключіть 2 антенних кабелю від плати WLAN, одягнувши їх штекером антени або пальцями.

2. Викриття 2 сріблястих гвинта кріплення плати WLAN.

3. Вийміть плату WLAN із гнізда.

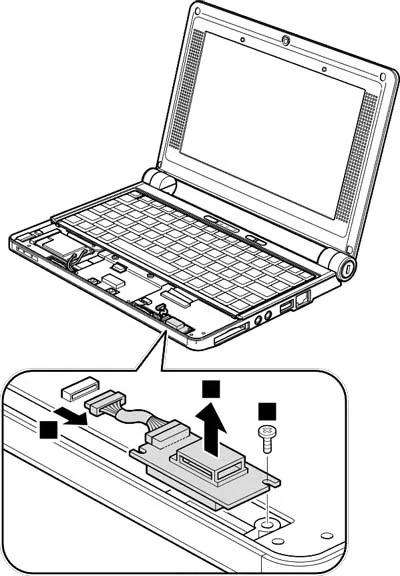

Знімаємо модуль Bluetooth і кабель Bluetooth.

1. Викриття 1 сріблястий гвинт кріплення плати Bluetooth.

2. Від'єднайте кабель Bluetooth.

3. Зніміть модуль Bluetooth з пристрою.

3. Від'єднайте кабель від плати Bluetooth.

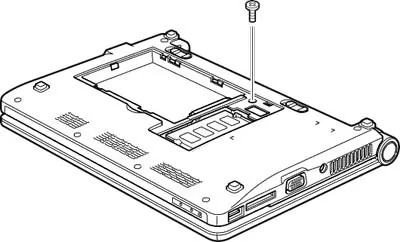

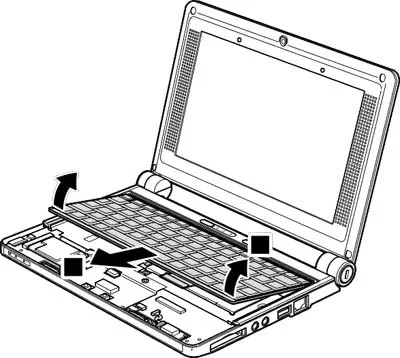

1. Переверніть ноутбук і викрутити 1 чорний гвинт кріплення клавіатури з днища корпусу.

2. Переверніть ноутбук і викрутити 2 сріблястих гвинта з верхньої панелі.

3. Підніміть фіксатор шлейфу клавіатури.

4. Від'єднайте шлейф клавіатури.

5. Підніміть нижні кути клавіатури.

6. Закрийте клавіатуру у напрямку стрілочки і зніміть.

Знімаємо рамку клавіатури.

1. Переверніть ноутбук і викрутити 2 чорних гвинта кріплення рамки клавіатури з днища корпусу.

2. Зніміть заглушки 2 сріблястих гвинтів на петлях дисплея і викрутити ці гвинти.

3. Переверніть ноутбук і викрутити 4 чорних гвинта кріплення рамки клавіатури.

4. Відкріпити накладки петель дисплея.
5. Зніміть рамку клавіатури в напрямку стрілочки.

Знімаємо вентилятор, батарею незалежній пам'яті і материнську плату.

1. Викриття гвинт кріплення модуля охолодження.
2. Вимкнути смужку скотча від кабелю.
3. Підніміть фіксатор кабелю іншим кінцем.
4. Від'єднайте кабель вентилятора.

5. Відключіть 4 кабелі від материнської плати (для моделі IdeaPad S10). Для моделей IdeaPad S9e і S10e від'єднайте 3 кабелю.
6. Викриття 1 сріблястий гвинт кріплення материнської плати.

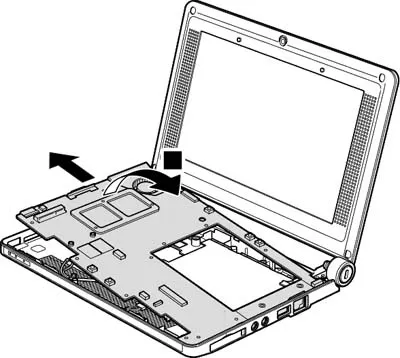

7. Підніміть лівий край материнської плати.
8. Зніміть материнську плату разом з модулем охолодження у напрямку стрілочки (вліво).

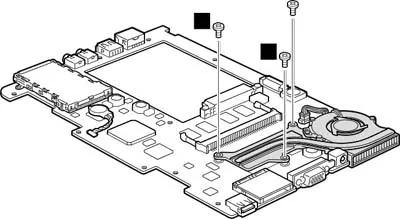

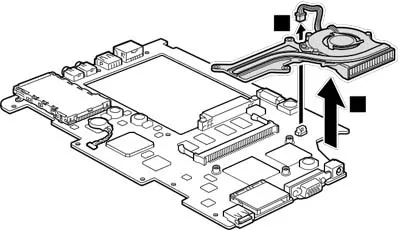

9. Переверніть материнську плату і викрутити 3 сріблястих гвинта кріплення модуля охолодження.

10. Від'єднайте кабель вентилятора.
11. Зніміть модуль охолодження.

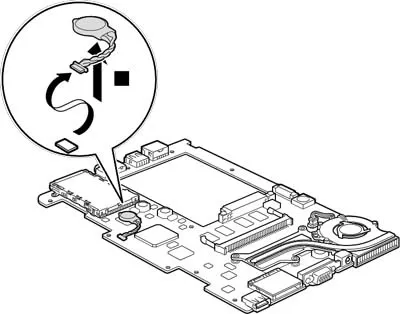

12. Відкріпити батарею е нергонезавісімой пам'яті.
13. Від'єднайте кабель батареї.

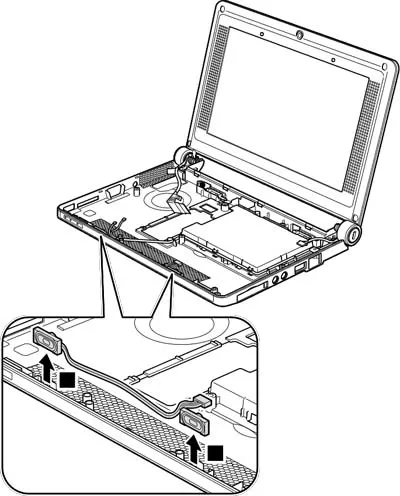

1. Зніміть динаміки з корпусу разом з кабелями.

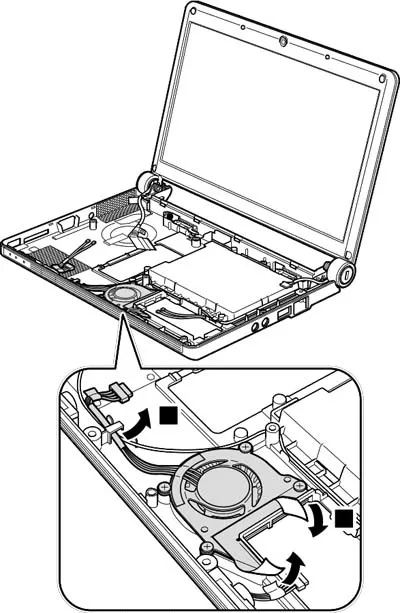

Знімаємо другий модуль вентилятора (для моделі IdeaPad S10).

1. Витягніть кабелі вентилятора з пазів задній панелі.
2. Вимкнути смужку скотча.

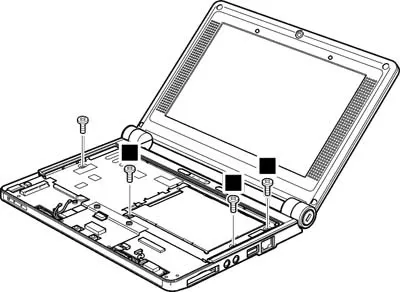

3. Викриття 4 сріблястих шурупа кріплення модуля вентилятора.
4. Зніміть модуль вентилятора з пристрою.

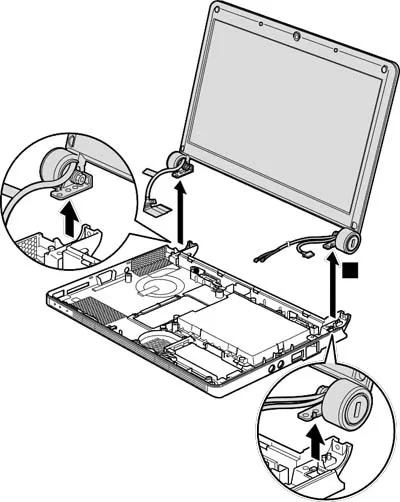

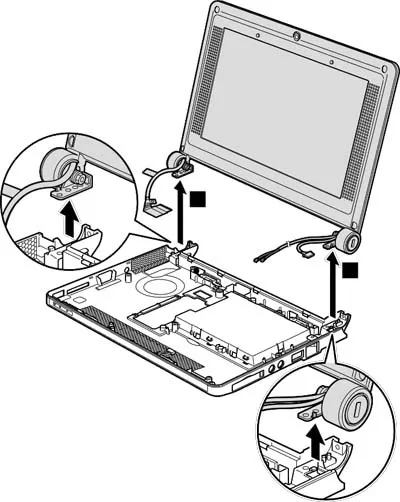

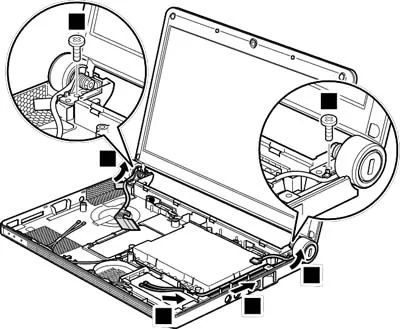

Знімаємо модуль ЖК-монітора (для моделей IdeaPad S9e і S10e).

1. Витягніть кабелі з пазів на нижній панелі.
2. Викриття 2 сріблястих гвинта кріплення петель монітора.

3. Зніміть модуль монітора з пристрою.

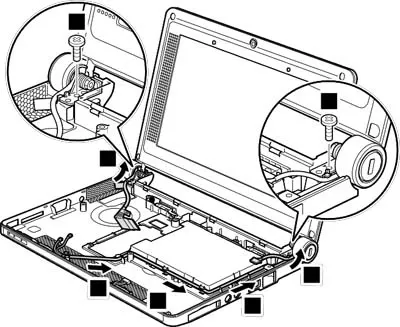

Знімаємо модуль ЖК-монітора (для моделі IdeaPad S10).

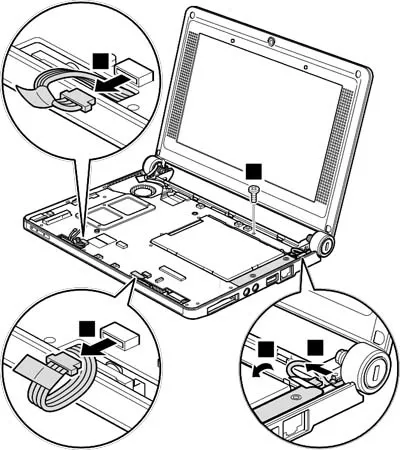

1. Витягніть кабелі РК-монітора, веб-камери та бездротового антени WAN з пазів на нижній панелі.
2. Викриття 2 сріблястих гвинта кріплення петель монітора.

3. Зніміть модуль монітора з пристрою.

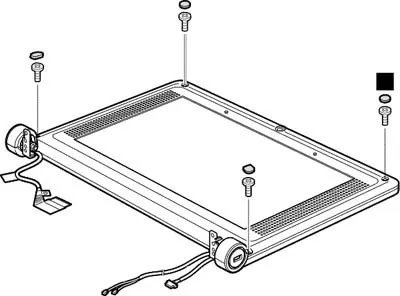

Знімаємо рамку РК-екрану.

1. Зніміть 4 заглушки гвинтів кріплення рамки ЖК-екрану.
2. Викриття 4 гвинта сріблястих гвинта кріплення рамки ЖК-екрану (спочатку верхні, потім нижні).

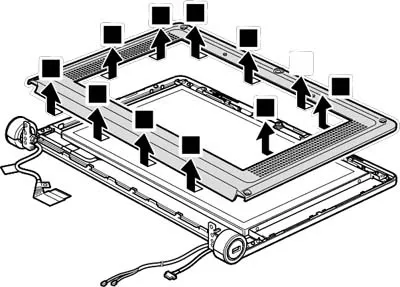

3. Відкріпити засувки по периметру рамки.
4. Зніміть рамку РК-екрану.

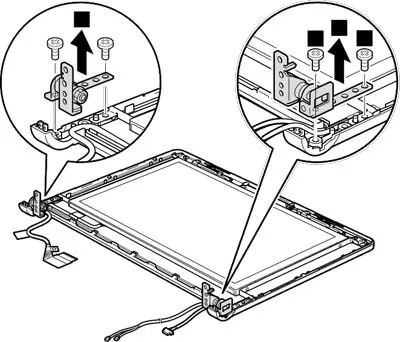

Знімаємо петлі монітора.

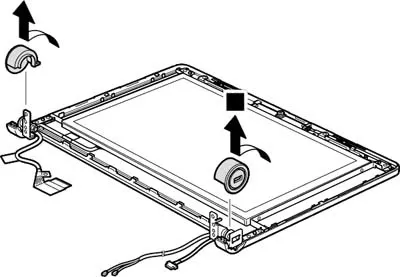

1. Зніміть накладки петель монітора.

2. Викриття 4 сріблястих шурупа кріплення петель монітора (по 2 з кожного боку).

3. Зніміть петлі монітора.

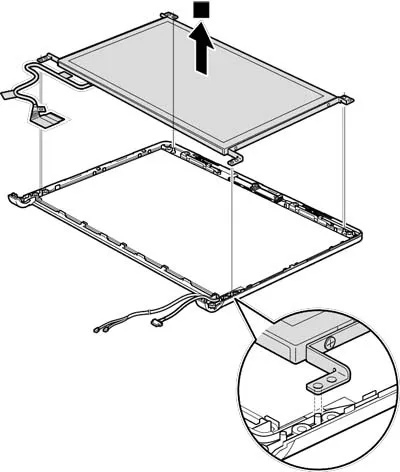

Знімаємо ЖК-панель і кабель РК-монітора

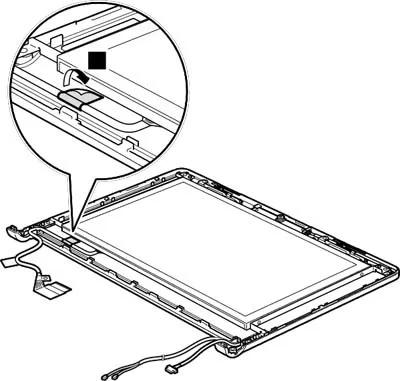

1. Вимкнути смужку скотча від кабелю РК-монітора.

2. Зніміть ЖК-панель.

3. Викриття 4 сріблястих гвинта кріплення власників РК-панелі (по 2 з кожного боку).

4. Зніміть утримувачі ЖК-панелі.

Для моделей IdeaPad S9e і S10e:

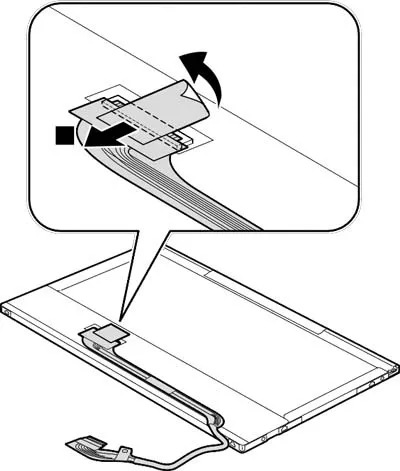

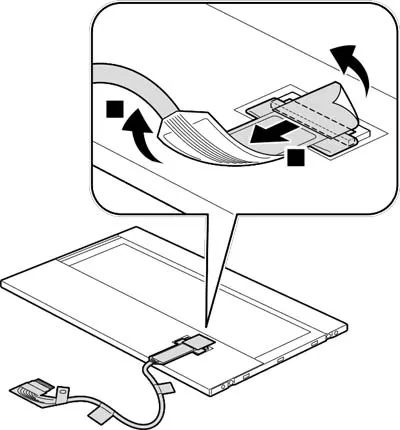

5. Переверніть ЖК-панель. Вимкнути смужку скотча від роз'єму кабелю РК-монітора.

6. Вимкнути кабель монітора від клейкою основи.

7. Від'єднайте кабель РК-монітора.

Для моделі IdeaPad S10:

5.Переверніте ЖК-панель. Вимкнути смужку скотча від роз'єму кабелю РК-монітора.
6.Отсоедініте кабель РК-монітора.

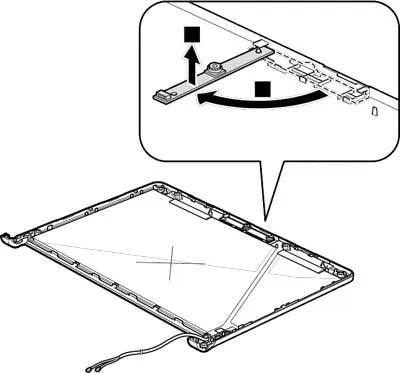

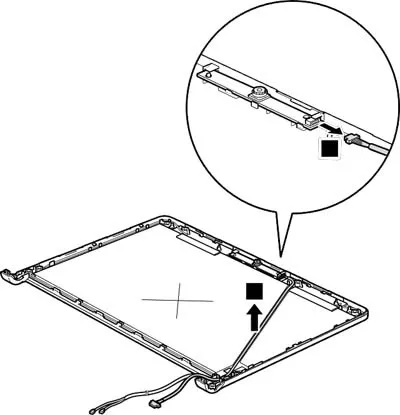

Знімаємо веб-камеру, кабель веб-камери і кришку РК-монітора (для моделей IdeaPad S9e і S10e).

1. Витягніть кабель веб-камери з пазів на кришці монітора.

2. Від'єднайте кабель від модуля веб-камери.

3. Поверніть модуль веб-камери в напрямку стрілочки.

4. Зніміть модуль веб-камери.

Знімаємо веб-камеру, кабель веб-камери і кришку РК-монітора (для моделі IdeaPad S10)

1. Витягніть кабель веб-камери з пазів на кришці монітора. Примітка: кабель закріплений двостороннім скотчем.
2. Від'єднайте кабель від модуля веб-камери.

3. Поверніть модуль веб-камери в напрямку стрілочки.
4. Зніміть модуль веб-камери.

Розбирання завершена. Збірку проводити в зворотному порядку.
