Наші друзі з сервісного центру MacPlus постійно готують для нас матеріали про те, як правильно зробити ті чи інші дії по ремонту вашої улюбленої техніки Apple. На цей раз майстрам вдалося розібрати останнє покоління iPhone - iPhone 5. Покрокова інструкція вже тут.
Щоб підтримувати свій високий рівень по ремонту техніки Apple, ми купуємо нову продукцію практично відразу після виходу на ринок і розбираємо її. Новий iPhone 5 не став винятком.
Що потрібно для розбору:
- Викрутка Pentalobe, як і для iPhone 4s (не може не радувати)
- Присоска для підняття екрану
- Маленька хрестова викрутка
- лопатка
- Акуратність і залізні нерви (все-таки девайс коштує чимало)
Отже, піддослідний готовий до розбору, приступаємо.
Насамперед відкручуємо зовнішні гвинти Pentalobe викруткою. Нічого нового.
Беремо присосок і піднімаємо екран. Тут включаємо уважність і акуратність. Швидше за все при першому розборі необхідно буде підчепити дисплей чимось тонким, але можна подряпати алюміній.
Відкручуємо гвинти захисту / кріплення шлейфів.

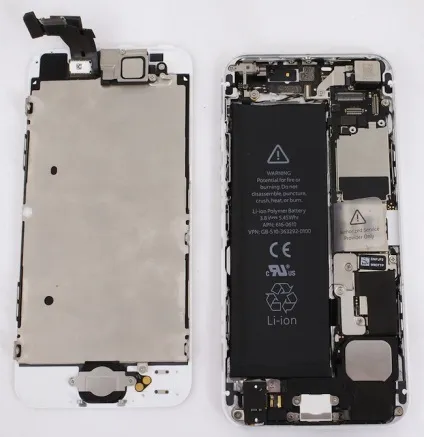

Від'єднуємо всі шлейфи та роз'єми антени і знімаємо дисплей. При роботі зі шлейфами краще використовувати пластмасову лопатку.
Відкручуємо ще одну захист шлейфів - на цей раз посередині материнської плати.
При будь-якому розборі перш за все варто відключати акумулятор. У п'ятому iPhone відразу це зробити не вийде, тому відключимо його зараз.
Витягуємо акумулятор. Він приклеєний до корпусу, тому його треба підчепити лопаткою.

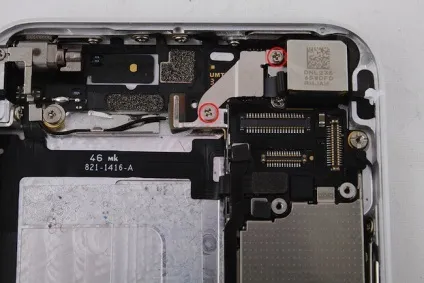

Ми дійшли до материнської плати. Спочатку відкрутимо два гвинти, що кріплять камеру.
Від'єднуємо шлейф динаміка, мікрофона, виходу на навушники і роз'єму Lightning (т.зв. «Цар-Шлейф»).
Від'єднуємо шлейф антени.
Від'єднуємо шлейфи, що з'єднують материнську плату і задню панель (у верхній частині панелі).

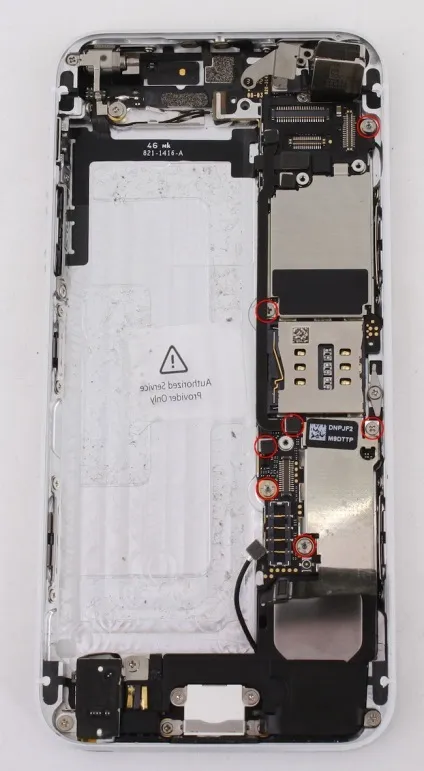

Майже все готово для того, щоб витягти материнську плату. Від'єднуємо шлейфи, які заважають, відкручуємо 5 гвинтів.

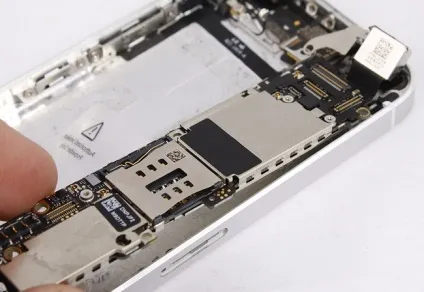

Акуратно витягуємо материнську плату.

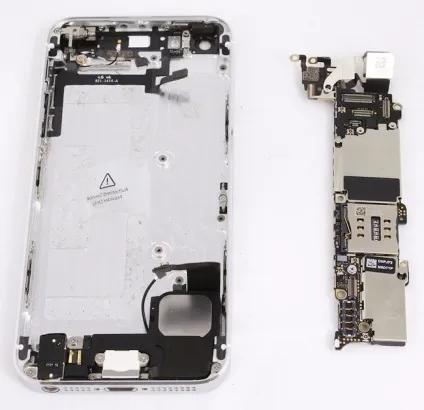

Та-дам! Материнська плата від'єднана від задньої панелі.

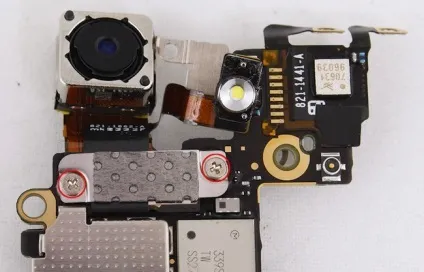

На материнській платі відкручуємо два гвинти від захисту камери і від'єднуємо камеру.

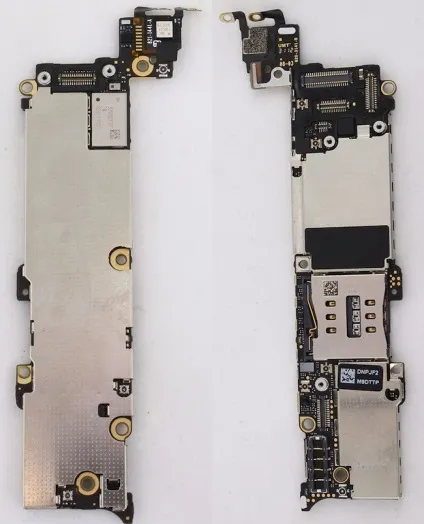

Так виглядає материнська плата без інших деталей. Злегка нагадує 4s.

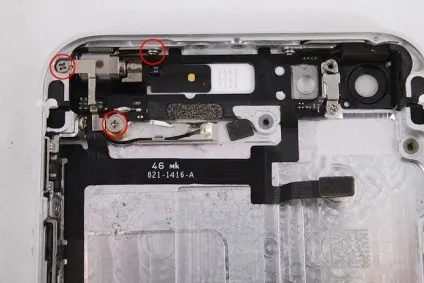

Відкручуємо три гвинта, які тримають вібро, і від'єднуємо його. Вібро, знову ж таки, дуже схожий на той, який був у 3gs, 4 і 4s.

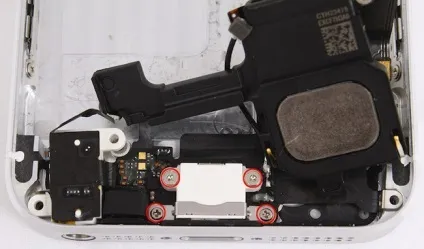

Відкручуємо два гвинти поруч з роз'ємом під навушники і один в правій частині нижнього шлейфу.
Відкручуємо залишилися 4 гвинта нижнього шлейфа і витягаємо його.
Хочеться сказати, що всередині новий iPhone є певним синтезом 3g / 3gs і 4 / 4s. Він розбирається набагато легше ніж попередня модель, тому, ймовірно, ремонт iPhone 5 Не буде дуже дорогим. Придбати запчастини і зробити ремонт вашого iPhone 5 завжди можна в Сервісному центрі MacPlus!
