Прилади нічного бачення

4. Пристрій і робота ПНВ;

5. Опис складових частин ПНВ;

6. Технологія виготовлення,

Прилади нічного бачення (далі ПНВ) призначені для ведення спостереження за об'єктами в умовах малої освітленості. Область застосування: спостереження за життям тварин, охорона об'єктів у темний час доби, проведення рятувальних, пошукових, будівельно-монтажних робіт, туризм, керування транспортним засобом, приховане спостереження, ураження неосвітлених цілей і т. Д. ПНВ може мати одноразове збільшення (якщо потрібно правильна орієнтація в просторі) або може бути використаний спільно з лінзовим об'єктивом, тобто служити біноклем (підзорної трубою). ПНВ так само може бути укомплектований ІК - освітлювачем (додаткове джерело підсвічування).

Вимоги до ПНВ: забезпечення високої якості зображення з рівномірним дозволом по всьому полю зору, достатня яскравість зображення, правильний розподіл яскравості по області зображення, наявність автоматичного регулювання яскравості для захисту від сильних засвічень, достатня дальність спостереження, міцність, захист від бруду і вологи, універсальність харчування, зручність і простота експлуатації приладу, прийнятна вартість.

2.ОБЩЕЕ ОПИС ПНВ

(На прикладі приладу ПНВ-10Т; див. Рис.1 на слід. Стор.)

1 - псевдобінокуляр; 2 - обід;

3 - ремені оголовья; 4 - об'єктив;

5 - механізм регулювання окулярів по базі очей;

6 - кільце діоптрійної установки;

8 - вбудований ІК-освітлювач;

9 - кришка об'єктива;

4.УСТРОЙСТВО І РОБОТА ПНВ

Виріб ПНВ-10Т є пасивний прилад нічного спостереження з вбудованим ІК джерелом підсвічування (освітлювачем), побудований за псевдобінокулярной схемою: з одним об'єктивом, одним ЕОП і розведенням зображення з екрану ЕОП на два ока спостерігача за допомогою окуляра, виконаного у вигляді компактного бінокулярного мікроскопа , що складається з коллиматорного об'єктива (пристрій, що дозволяє отримати пучок паралельних променів), розділової призми і двох однакових телескопічних систем з окулярами. Принцип дії нічного приладу заснований на посиленні яскравості і перетворення спектрального складу зображення можна побачити об'єктів за допомогою малогабаритного ЕОП.

рис.2 Структурна схема вироби ПНВ-10Т

(Умовні позначення схеми: виріб ЕПМ-53Г-В - тип ЕОП, ВІП - вбудоване джерело живлення, ПНН - перетворювач напруги низьковольтний)

1 - об'єктив; 2 - ЕОП (вакуумний блок вироби ЕПМ-53Г-В);

3 - приціл об'єктив (лупа); 4 - розділова призма;

5 - телескопічна система; 6 - ВІП; 7 - автономне джерело живлення;

8 - УП; 9 - ПНН; 10 - кабель; 11 - перехідник; 12 - насадка (знімна)

Об'єктив 1 формує зображення об'єктів і місцевості на фотокатоде ЕОП 2. Посилена по яскравості (ЕОП) і перетворене по спектрального складу (люмінофор) це зображення відтворюється на екрані ЕОП і розглядається спостерігачем через окуляр вироби за допомогою лупи коллиматора 3, розділової призми 4 і двох телескопічних систем 5, які можуть зрушуватися щодо призми або розсуватися в залежності від величини очної бази спостерігача. У конструкцію вироби ЕПМ-53Г-В входять вакуумний блок і ВІП 6. який має пристрій автоматичного регулювання яскравості (АРЯ) екрана (в залежності від освітленості на місцевості) і схему захисту ЕОП від світлових перевантажень. Для забезпечення роботи ВІП і освітлювача використовується автономне джерело живлення 7 або бортова мережа транспортного засобу.

5. ОПИС Складовою частиною ПНВ

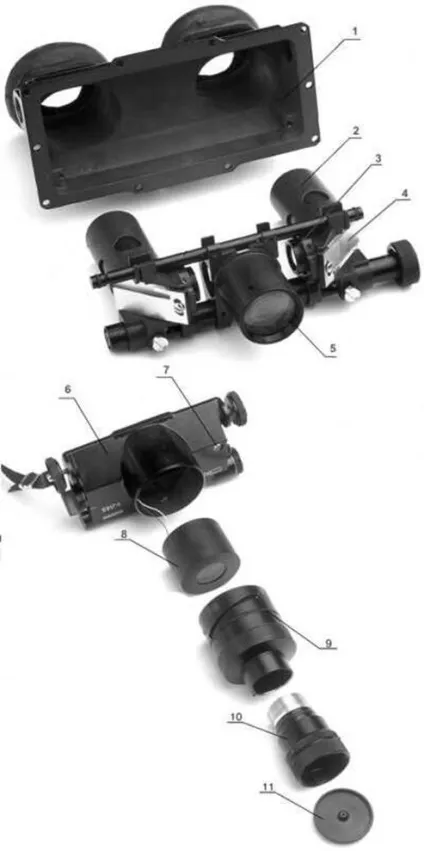

рис.3 ПНВ в розібраному стані

1 - корпус ПНВ; 2 - окуляр
3 - обертається об'єктив;

4 - дзеркало; 5 - коліматор (лупа) з призмою; 6 - корпус ОНВ;
7 - ИктПідсвічування; 8 - ЕОП; 9 - корпус об'єктива; 10 - об'єктив;
11 - кришка об'єктива.

Головним елементом приладу нічного бачення є ЕОП. Дія всіх ЕОП засновано на явищі зовнішнього фотоефекту - емісії електронів у вакуум із тонких шарів металу (фотокатода) під впливом квантів випромінювання.

Принцип дії ЕОП на основі МКП:

Вдруге-емісійним підсилювачем в ЕОП є микроканальная пластина (МКП). Цей елемент являє собою «сито» з регулярно розташованими каналами діаметром близько 10 мкм і товщиною не більше 1 мм. Число каналів дорівнює числу елементів зображення і має порядок 10 6. Обидві поверхні МКП поліруються і металлизируются, між ними прикладається напруга в кілька сотень (або тисяч) вольт. Принцип дії ілюструє рис. 4. Потрапляючи в канал, електрон відчуває зіткнення зі стінкою і вибиває вторинні електрони. У тягнучому електричному полі цей процес багаторазово повторюється, дозволяючи отримати коефіцієнт посилення Nх10 4 раз. Для отримання каналів МКП використовується різнорідне за хімічним складом оптичне волокно. Після отримання шайби серцевини волокон розчиняються в хімічних реактивах, утворюючи безліч мікроканалів.

рис.4 Один канал МКП (схематично)

Рис.5 Конструкція плоского ЕОП (значення напруг може відрізнятися від наведених на малюнку)

1 - фотокатод
2 - микроканальная пластина
3 - екран з люмінофором

Псевдобінокуляр ПНВ-10Т є що носиться наглядова прилад пасивного типу з вбудованим ІК джерелом місцевої підсвічування, що забезпечує можливість спостереження об'єктів і місцевості в нічний час за рахунок використання ЕОП. ПНВ-10Т (рис.3) має модульну конструкцію, в основу якої покладена схема вакуумного ЕОП. У псевдобінокуляр вбудований освітлювач, що представляє собою самостійну складальну одиницю, головними елементами якої є ІК діод і лінза, що формує енергетичний пучок випромінювання. Харчування ЕОП і ІК діода може здійснюватися від бортової мережі транспортного засобу через ПНН.

У корпусі ПНВ є патрон осушення. Він призначений для вбирання вологи в разі її потрапляння у внутрішню порожнину псевдобінокуляра. Конструктивно патрон осушування складається з втулки, в яку насипають силікагель-індикатор. Ненасичений силікагель має синюватого забарвлення. У міру насичення вологою забарвлення силікагелю змінюється і при повному насиченні має блідо-рожевий або брудно-білий колір. Стан силікагелю можна контролювати через оглядове скло на бічній частині ПНВ.

Оптична насадка призначена для спостереження віддалених об'єктів на місцевості і утворює разом з нічними окулярами малогабаритний спостережний прилад зі збільшенням 2,5х. Конструктивно являє собою окрему складальну одиницю: корпус з оптичною системою з лінз.

Перетворювач напруги низьковольтний (ПНН) призначений для харчування вироби від бортової мережі транспортного засобу, ПНН є стабілізованою джерелом живлення, який перетворює напругу бортової мережі транспортного засобу 12 В або 27 В (є перемикач режиму харчування) в постійну напругу 3 В, необхідне для харчування ПНВ . Електрична схема ПНН являє собою стабілізатор напруги, виконаний на базі інтегральної мікросхеми напруга на виході якої регулюється налаштування. Електрична схема кріпиться гвинтами до залізного (теплоотводних) основи і розміщується в пластмасовому корпусі. ПНН комплектується кабелем і набором перехідників.

ПНВ-10Т поставляється з перехідним пристроєм. призначеним для роботи з виробом при знижених температурах навколишнього повітря і застосовується тільки при роботі від автономного джерела живлення (батарейок). Батарейки розміщуються в корпусі пристрою, який кріпиться в кишені одягу. Тим самим досягається підігрів елементів живлення.

ПНВ-10Т комплектується зарядним пристроєм. призначеним для зарядки акумуляторних батарей від бортової мережі транспортного засобу 12 В або 27 В до 1.5 В.

Весь комплект ПНВ-10Т розміщується в сталевому футлярі. на кришці якого вказується найменування вироби і його заводський номер.

Випробування приладу проводяться з метою оцінки відповідності параметрів вироби пропонованим вимогам, виявлення дефектів, визначення величини допустимих експлуатаційних навантажень. Порядок і обсяг типових випробувань зразків виробів встановлюється спеціальною програмою випробувань. Типові випробування (ТІ) проводяться на підприємстві-виробнику - ФГУП «Альфа». Випробування приладу проводиться на спеціальному оборудоваеніі, що імітує вплив температури (спеціальні печі і холодильні установки), вологи, не стукайте. вібрації. Порядок випробування приладу на такому обладнанні регламентується відповідними пунктами програми випробувань.

2) Технологічні карти з виготовлення корпусу і окуляра ПНВ;
