Іноді, здавалося б, новий ноутбук починає сильно шуміти, сам по собі перезавантажуватися, підвисає, гріється. Найчастіше, в таких випадках - ми розбираємо ноутбук, чистимо всередині від пилу і він повертається до життя. У цій статті, ми розглянемо: як розібрати ноутбук НР650, змінити клавіатуру або жорсткий, додати оперативної пам'яті або просто почистити:

Перевертаємо ноутбук і витягуємо батарею: на рис.1 позиція 9, тягнемо фішку вправо

Можна відразу викрутити всі інші болтики, по всіх позиціях. Коли будете скручувати назад, пам'ятайте: в позиції 1 і 2 болтики найдовші.

На рис.2 під позицією 1 болтик відкриває шлях до оперативної пам'яті - викручуємо його, знімаємо кришку і перед нами пам'ять. Якщо ми будемо добиратися до системи охолодження-решта болтики теж викручуємо:

Якщо нам потрібно просто дістатися до жорсткого - викручуємо позицію 2 і знімаємо кришку, якщо ми хочемо зняти клавіатуру - позиція 3, якщо привід - позиція 1. Щоб зняти схему вай фай - викручуємо болтик 4 і знімаємо провід 7. Щоб зняти пам'ять розсовуємо засувки 5 і 6. Якщо йдемо до системи охолодження, відкручуємо все ...

Знімаємо жорсткий: тут все просто, викрутили чотири болтика і зняли шлейф

На тому місці, де був жорсткий - викручуємо два болтика і знімаємо один шлейф (щоб зняти шлейф, потрібно підняти чорну засувку):

Тепер шукаємо скріпку, і вирівнюємо її як на малюнку (можна і рівніше, або використовувати голку)

Ставимо на бік ноутбук, і вставляємо цю скріпку в дрібну дірочку, щоб відкрити привід:

При натисканні скріпкою висувається привід, ми беремо за нього і витягуємо його повністю

Тепер доберемося до клавіатури: нам потрібна картка або медиатр для гітраи, на наступному малюнку червоним позначені засувки, вставляємо карту (краще медиатр, але за відсутністю піде і карта) і поступово ведемо, не забуваючи за засувки ...

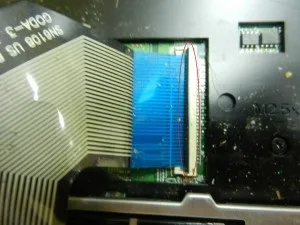

Від'єднуємо шлейф клавіатури, якщо нам потрібно дістатися до системи охолодження - від'єднуємо всі три шлейфу. Спочатку піднімаємо засувку, а потім витягуємо шлейф, силою шлейф тягнути ну потрібно

Викручуємо три болтика, якщо ви ще не зняли шлейфи - знімаємо

Нам знову потрібна Карочка або медиатр, будемо знімати кришку, вставляємо карту як на малюнку і ведемо по колу, поступово будуть отсоединятся засувки:

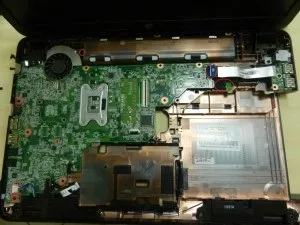

Знімаємо кришку, на схемі викручуємо залишилися болтики і знімаємо шлейфи, на малюнку обведено червоним

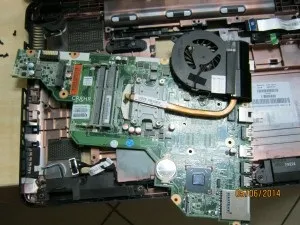

Знімаємо схему, далі проблем не повинно бути. Та й показувати в картинках, як знімати систему охолодження - не впевнений, що потрібно, на малюнку видно, що тримає її шлейф і чотири болтика. Удачі вам!
