Як розбити блок в Автокад
Блоки для AutoCAD - інструмент корисний і потрібний! У даній статті висвітлено основні нюанси і часто задають питання, пов'язані з розділення блоків на складові частини. Тут мова піде про те, як підірвати блок в Автокаде.
Команда, що дозволяє розбити блок в Автокаде.
Що робити якщо раптом потрібно, щоб блок, який вже використовується в кресленні, знову перетворився на окремі елементи? Адже заново описувати не раціонально.

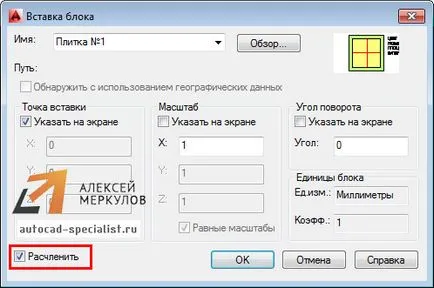

Отже, давайте більш детально розглянемо, як розчленувати блок в Автокаде. По-перше, при вставці блоку. можна поставити галочку «Розчленувати», як показано на рис. 1.
ПРИМІТКА: Врахуйте, що при подальшій вставці блоку дана настройка зберігається.

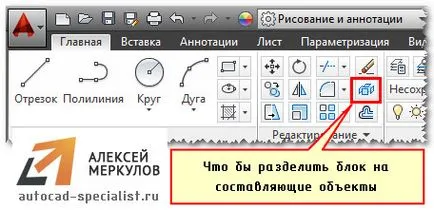

Якщо блок вже присутній на кресленні, то необхідно застосувати команду редагування «Розчленувати» (див. Рис. 2).
Досить активізувати цю команду і вибрати блок, який слід розбити на складові елементи. Тому питання, як зруйнувати блок в Автокаде, не повинен викликати у вас труднощів. До того ж, саме опис блоку залишається незмінним, а розчленований об'єкт перетворюється в початковий набір примітивів.
Однак дана команда не завжди може виконуватися коректно. І на це є свої причини. Давайте їх розглянемо більш докладно.
Чому не вибухає блок в Автокаде?
Існує 4 основні причини, чому блок AutoCAD може не вибухати вищеописаним способом:
1. При створенні блоку не було вибрано властивість «Дозволити розчленовування» (див. Рис. 3).
2. При виконанні команди «Розчленувати" не був обраний сам об'єкт, тобто блок, який потрібно розбити.
3. Блок складається з інших блоків. Ви намагаєтеся розчленувати Мн-блок (читайте про Мн-блоки Автокад).
Де включити властивість «Дозволити розчленовування»?
Як було сказано раніше, при створенні блоку слід переконатися, що встановлена галочка навпроти властивості «Дозволити розчленовування». як показано на рис. 3. Але що робити, якщо блок уже створений і неодноразово використовується на кресленні?
В цьому випадку потрібно зробити наступне:
2. Нічого не виділяючи з об'єктів блоку на кресленні, викликати палітру «Властивості» (поєднання клавіш Ctrl + 1).
3. У самому низу цієї палітри в розділі «Блок» знайти властивість «Дозволити розчленовування» і встановити значення «Так», як показано на рис. 4.
Майстер-клас: розширюємо функціонал роботи з блоками!
На жаль, не всі поставлені завдання вдається вирішити стандартними інструментами. Але завдяки додатковим Lisp-додатків можна створювати унікальні команди для AutoCAD, які можуть істотно оптимізувати роботу в програмі.

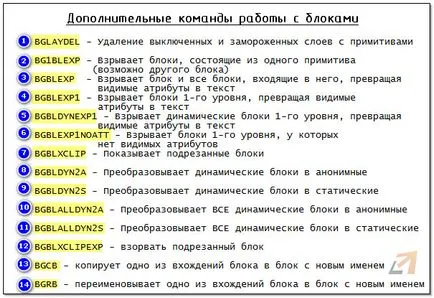

Так програмістами розроблений специфічний набір команд для роботи з блоками, зокрема, для їх розбиття на окремі елементи. На рис. 5. представлений перелік деяких з них:
Щоб дані команди були вам доступні, скачайте Lisp-програму та завантажте їх в AutoCAD. Про те, як завантажувати і працювати з такими файлами, детально розглянуто в статті «Заміна блоків в Автокаде». Після того як файл успішно завантажений, просто введіть у командному рядку найменування команди і виконайте відповідні запити.
Щоб розчленувати Мн-блоки AutoCAD скачайте Lisp-додаток ux.lsp і завантажте його в Автокад. Викличте команду "ux" (через командний рядок або динамічний введення). Вкажіть багатоваріантний блок. Цей об'єкт буде розчленований.
Примітка: команда "ux" ефективна не завжди! Багато що залежить від принципу створення Мн-боки.
Що ж, колеги, ми розглянули основні аспекти, пов'язані з підриванням блоків. Тепер ви знаєте причини, чому блок в Автокаде не розбивати і можете з легкістю впоратися з цією проблемою!
P.S. Окреме спасибі LISP інженеру Смелау Азарко (VVA from dwg.ru) за розробку даного Лиспа.
