Як проектувати фундамент у програмі archicad

У цьому уроці ви навчитеся будувати стрічковий дворівневий фундамент, закладати в основу фундаментні плити, а верхню частину будувати з монолітного бетону.

Наступним етапом проектування є фундамент. Для будівель малої поверховості, які будуються на нормальному ґрунті в сейсмічно спокійній місцевості, застосовують стрічкові фундаменти.

Для роботи з фундаментом потрібно на панелі Navigator виділити поверх «Фундамент». Так як фундаментні плити і блоки, як правило, мають прямокутний перетин, то для створення фундаменту можна скористатися інструментом Wall (Стіна). Зліва на панелі інструментів виділіть Wall.

Для подальшої роботи інструмент Wall потрібно налаштувати. На інформаційній панелі (зверху) клацніть на кнопку Settings Dialog (Вікно параметрів). Випаде віконце параметрів стін. Спочатку потрібно укласти широкі фундаментні плити. В області Geometry and Positioning (Форма і розташування) задайте параметру Wall Height значення 300 (Висота стіни). У групі з трьох кнопок, які задають положення базової лінії, натисніть середню кнопку, щоб базова лінія розташувалася по центру стіни. В поле Wall Thickness встановіть товщину стіни рівну 1300. В області Floor Plan and Sections (Вид в плані і перетину) виберете в якості матеріалу стіни кам'яний блок (Block Masonry).

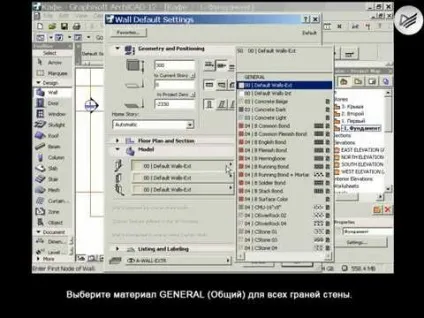

Тепер перейдіть в область Model. Тут потрібно натиснути кнопку Link Materials (Зв'язати матеріали). Виберете загальний матеріал (General) для всіх граней стіни. Тисніть кнопку «Ок», і віконце закриється.

Потім потрібно вибрати метод побудова стіни. На інформаційній панелі потрібно натиснути першу кнопку в групі з чотирьох кнопок, які визначають метод побудови. Відкриється меню з кнопками, нас цікавить кнопка зі значком трикутника. Тепер можна переходити до побудови стіни.

Для початку будуємо контур фундаменту. Підведіть покажчик миші до перетину нижньої і лівої ліній конструкторської сітки. Зверніть увагу, при цьому змінюється форма покажчика. Клацніть кнопкою миші. Переміщайте курсор миші до перетину верхньої і правої ліній конструкторської сітки. Клацніть кнопкою миші. Таким чином, ви побудували зовнішній контур фундаменту.

Далі потрібно побудувати стіни фундаменту. Перш за все, налаштовуємо інструмент. Клацаємо кнопку Settings Dialog. Відкриється діалогове вікно параметрів стін. В поле Wall Height встановіть висоту стіни 1880. В поле Relative Base Height (Піднесення щодо рівня поверху) задайте значення 300. У полі Wall Thickness встановіть товщину стіни 500. Натисніть «Ok», і вікно налаштувань стіни закриється.

У наступному уроці ви дізнаєтеся про наступний етап - перекритті фундаменту.
